DLTZ3系列电磁失电制动器产品详细说明：DLTZ3系列电磁失电制动器为电磁脱离（释放），断电弹簧施压的摩擦式制动器，可实现快速停车和准确定位，能用在不断电时安全（防险）制动等场合。

制动器由磁轭、励磁线圈、弹簧、制动盘、衔铁、齿轮套、手动释放装置、安装螺钉等零件组成。当制动器线圈通电时，线圈产生磁场使衔铁吸向磁轭，衔铁与制动盘
脱离（释放）；当线圈断电时，磁通消失，衔铁被释放，弹簧施压于衔铁，将制动盘上的摩擦片压紧，从而产生制动力矩达到制动的目的。

DLTZ3系列电磁失电制动器技术参数

	04	05	08	15	30	40	80	150	200	300	450	600	850	2000
额定制动力矩Me(Nm)	4	5	7.5	15	30	40	75	150	200	300	450	600	850	2000
励磁功率P20℃（W）	25	35	50	60	80	110	130	150	150	200	200	210	340	400
接通时间T1(ms)	60	63	87	110	140	152	165	214	252	303	359	385	435	495
断开时间T2(ms)	50	55	75	95	120	130	140	180	210	250	270	285	320	375
励磁电压DC(V)	99					170
允许转速n(min)	3000

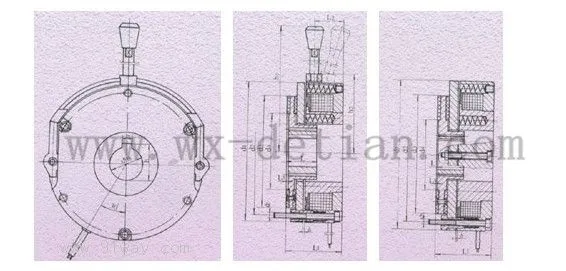

                      注： 图一为05-150规格手动释放形式，  图二为200以上螺钉释放形式。

下表中"δ"值为正常工作气隙

	d1	d2	d3	d4	d5	d6	d	L1	L2	L3	L	h1	h2	h	b	δ
DLTZ3-04	84	72	61		3*M4	8	12	40	9	1.8	18	98	53	13.8	4	0.2
DLTZ3-05	101	90	78	53	3*M5	10	14.8	47.2	25	2	20	104	59	16.2	5	0.2
DLTZ3-08	117	105	93	65	3*M5	10	19.8	54.3	31	3	20	124	71	21.6	6	0.3
DLTZ3-15	127	114	98	65	3*M6	10	24.8	60	36	3	25	126	73	28.1	8	0.4
DLTZ3-30	147	133	118	80	3*M6	10	29.5	60	36	3	30	134	83	32.8	8	0.4
DLTZ3-40	166	150	131	90	3*M8	12	29.5	62	39	3	30	162	96	32.8	8	0.5
DLTZ3-80	187	170	151	104	3*M8	12	39.5	75.2	48	3	30	175	105	42.8	12	0.5
DLTZ3-150	222	202	181	120	4*M10	12	44.5	90.2	58	3.5	35	232	130	47.8	12	0.6
DLTZ3-200	265	244	220	150	4*M10		49	103		3.5	40			52.8	14	0.6
DLTZ3-300	310	280	248	155	4*M12		59	118		3.5	50			63.4	18	0.8
DLTZ3-450	330	300	268	165	4*M12		65	128		3.5	56			69.4	18	0.8
DLTZ3-600	380	350	305	180	4*M16		64	133		4	56			68.4	18	0.8
DLTZ3-850	422	390	350	195	6*M16		68	134		4	62			72.4	18	0.8
DLTZ3-2000	580	550	510	350	8*M16		80	140		7.5	62			85.4	22	1.2

德田销售部
电话：0510-81088971
　　　0510-82626336
传真：0510-81088970
手机：18961869323
      18961869583
公司主页：

公司常年备有大量库存，***，供货快捷，并可以为广大客户提供高质量的技术咨询服务。
以上为部分型号，如有什么需要或疑问可来电垂询，谢谢合作！

使用说明：

该制动器属干式，必须在无油状态下工作，以免影响力矩；制动器在安装时通过安装安装螺钉调整到规定δ值，然后将空心螺栓旋出锁紧电机的后盖端或设备的固定板；该制动器应水平安装；制动器δ值不能超过工作气隙，否则应重新调整δ值到规定值。
1.电机端盖5.手动释放装置9.弹簧
2.齿轮套6.衔铁10.风罩
3.制动盘7.磁轭组件11.风叶
4.空心螺栓8.安装螺钉
