产品简介

1产品概述

千喜智能开关是在基于全球通用协议zigbee的***智能开关。

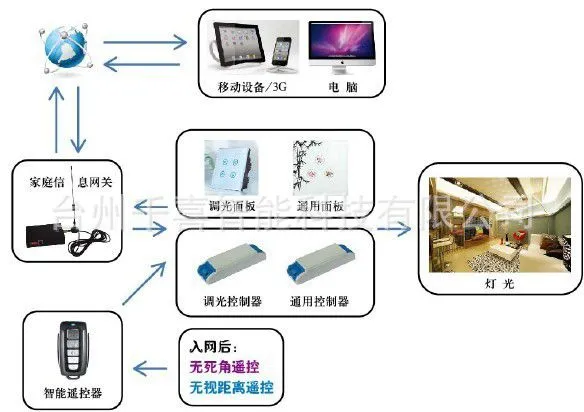

智能面板在加入智能网络后成为网络的一个信号中转站，实现智能网络信号接力传递功能。

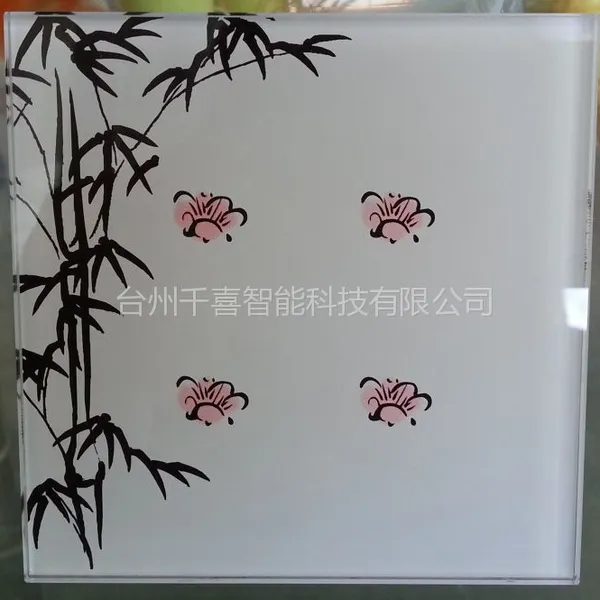

智能面板提供4个电容感应型触摸按键，按键默认和本设备的回路控制是二比一对应关系，即12键控制回路34键控制***回路；并且可以通过PC随意修改它的控制目标，目标除本设备的输出回路外，还包括智能网络内其他设备的输出回路；所有按键均为万能型按键，控制功能包括了普通控制，调光控制，窗帘控制，红外设备控制，安防控制和场景控制；

智能面板有2个功率调节控制回路，每个回路可以被本设备的感应按键控制，也可以被智能网络内其他输入设备控制。

2接线和安装

通用回路控制面板接线方法如下：

3指示说明

按键背光LED：

    1闪烁à设备启动，开始寻找智能家居网络

    2亮 à成功加入一个智能家居网络

    3灭 à继续寻找网络中，但设备运行超过500秒

按键指示LED：

延时关指示：越闪越快

按键指示：亮

长按指示：闪烁

定位模式指示：按键循环点亮

复位模式指示：按键循环点亮，越来越快直到复位

4使用说明

（1）12键控制回路34键控制***回路，短按开关控制，长按输出功率调节

（2）按键1234全都按下，设备重启

（3）磁铁感应按键5为复位/定位按键，短按进入定位模式，长按超过7秒设备恢复出厂设置

5参数

工作电压：AC100V~250V
操作方式：数字遥控、手动触摸、第三方软件、WEB页面

按键个数：4个

输出回路数：2个

网络覆盖：空旷室外50米/可视室内10米/穿墙后5米

回路负载：350W

待机功耗：0.35W
面板部分尺寸：86㎜×86㎜×8㎜

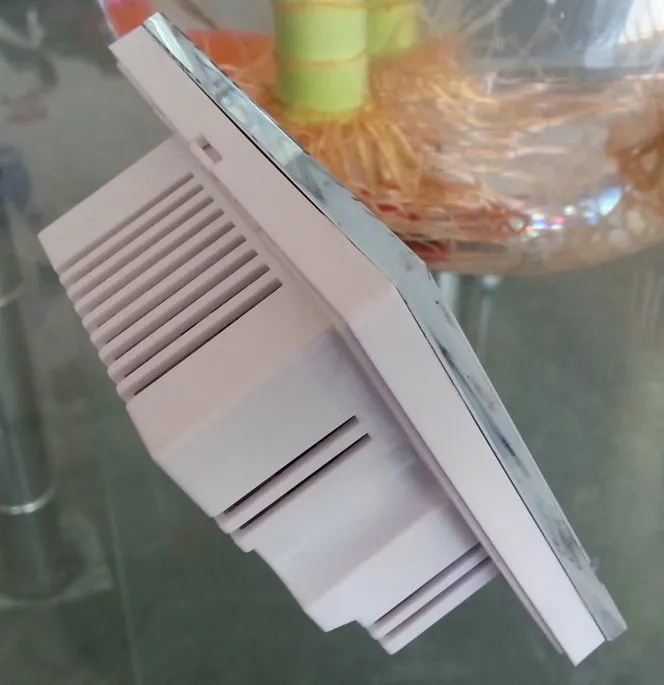

嵌墙部分尺寸：64㎜×58㎜×28㎜

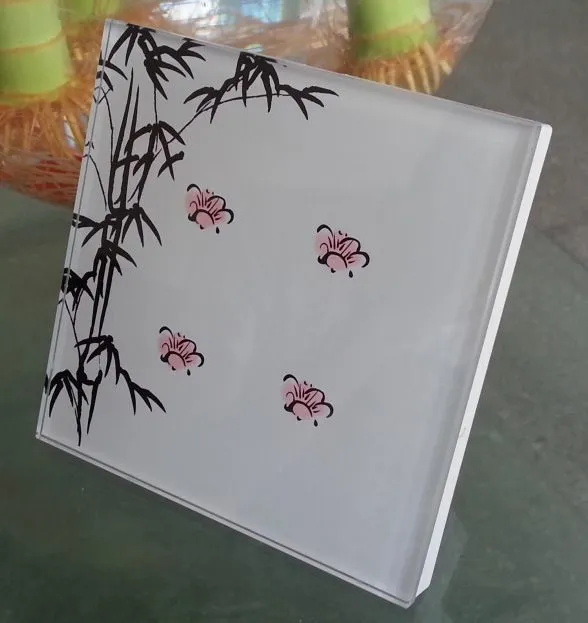

外壳材料：阻燃ABS外壳+钢化玻璃面板
工作温度：-20℃～80℃

6功能说明

6.1设备基础功能：

设备恢复出厂设置

循环向主机发送定位命令

6.2按键功能：

           1按键支持向反馈目标发送本次按键的执行信息

2按键可识别动作：

短按

长按

短按松开

长按松开

6.3功率调节控制回路功能：

           1向主机发送改变后新的状态

           2普通灯光控制模式的输出回路可执行的命令

回路开

回路关

回路延时开

回路延时关

回路状态反转

输出功率单步调高

输出功率单步调低

输出功率持续调高

输出功率持续调低

输出功率调节到***值

停止调高调低

场景调出：执行保存在相应场景号上的动作
