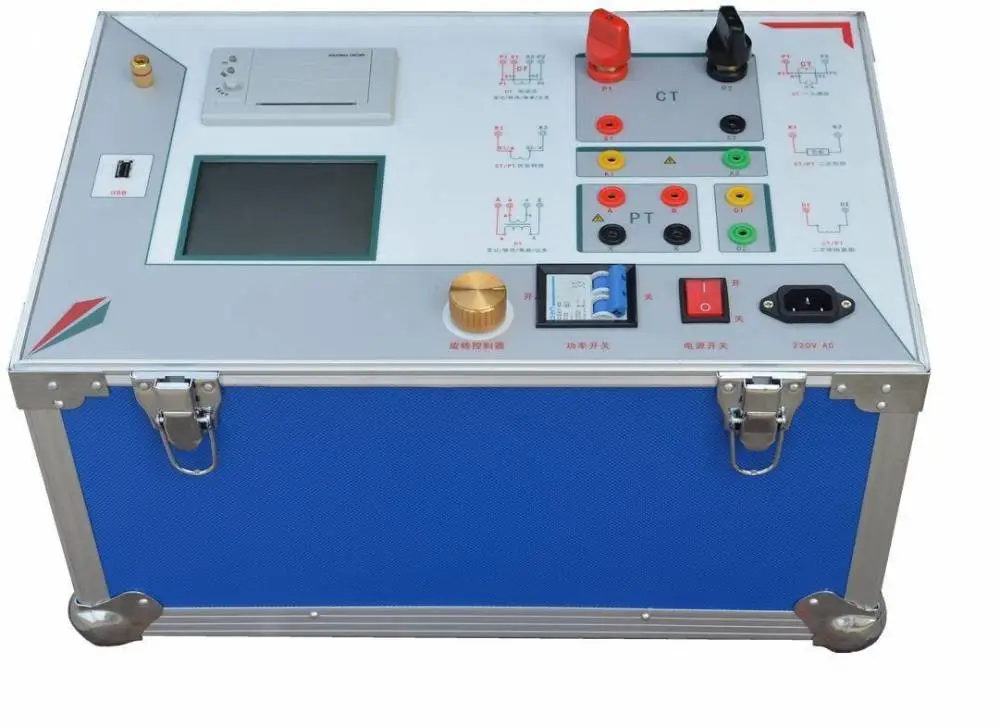

电流互感器二次回路负载测试仪

电流互感器二次回路负载测试仪 极宽阔的二次工作电流/电压范围。在50mA的工作电流下，能分辨1mΩ的电阻和电抗，能测试二次额定电流为***的S级电流互感器的在线实际负荷；在5V的工作电压下，能分辨0.001mS的电导和电纳

电流互感器二次回路负载测试仪 产品概述

　可以实现三相三线，三相四线、单相全自动测量；
　使用工程塑料机箱，结识耐用，有效保障测试人员及系统安全；
　仪器具有量程自动切换功能，***测试精度；
　采用电子式原理线路结合DSP技术是使测试稳定性好，抗干扰能力强；
 测量完毕，自动计算和负荷相关的各项参数，便于客户分析和试验。
采用大屏幕汉字液晶显示，所有操作均由汉字菜单提示； 数据具备掉电存贮及浏览功能，能与计算机联机传送数据。
采用大容量7.2V11Ah锂电池供电，对测试回路不产生任何影响，避免系统出现保护的情况。同时在现场无供电电源的情况下使用。
    次负荷测试，采用钳型电流表采样电流，不需要断开二次回路。可以实现不
　停电在线测量。自动切换量程：测量过程中可以根据测试对象数值的不同切
  换到不同的位置，使测量精度和显示位数得到***。
   作时间可以长达24小时（最长）。
   附有轻巧充电器，方便测量，在电池电量不足的情况下可以外接充电器测量。
   仪器体积小，重量轻。
    极宽阔的二次工作电流/电压范围。在50mA的工作电流下，能分辨1mΩ的电阻和电抗，能测试二次额定电流为***的S级电流互感器的在线实际负荷；在5V的工作电压下，能分辨0.001mS的电导和电纳
    能存储480组测量数据，断电后能保持十年
中文界面大屏幕显示，带有RS-232通讯接口

电流互感器二次回路负载测试仪 技术指标

1). PT二次负荷测试
⊙导纳测量准确度：
DX=±(X×2%+Y×2%)±2个字
DY=±( Y×2%+ X×2%×34.38)±2个字
2个字——仪器的量化误差
电压表头：0.5%
⊙电阻测量范围：0.1Ω-50.0Ω
⊙阻抗测量准确度：
DX=±(X×2%+Y×2%)±2个字
DY=±( Y×2%+ X×2%×34.38)±2个字
2个字——仪器的量化误差
电流表头：1%
2. 3 CT二次负荷测试时仪器主要技术指标
——阻抗测量范围：0.1Ω—50.0Ω
——阻抗测量准确度：
DX=±(2%×X+2%×Y±2个字)
DY=±(2%×X+2%×Y±2个字)
2个字——仪器的量化误差
电流表头：1%
