一、概述

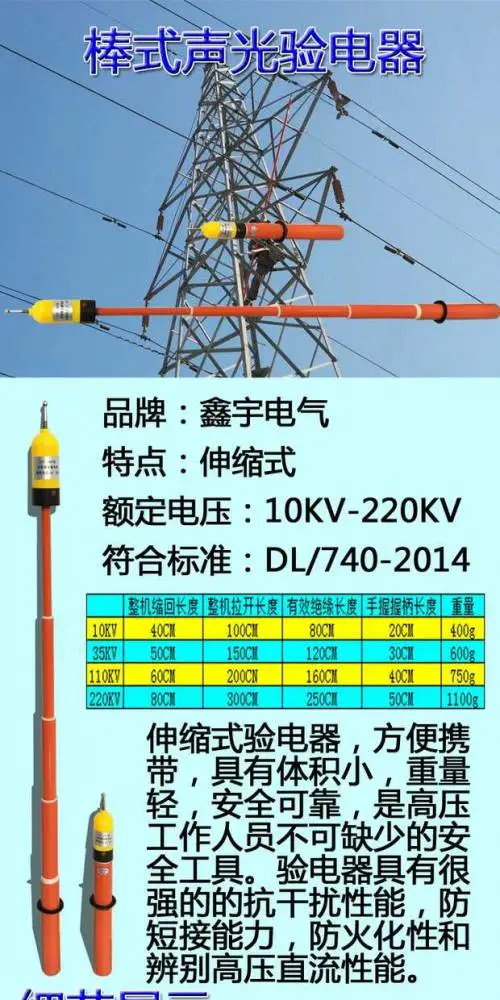

1.1伸缩式声光交流验电器（语言验电器）（以下简称验电器）是一种携带方便、重量轻、验电方便准确的新型验电器。验电器适用于额定频率为50HZ，电压等级为0.1-10KV、 10KV、35KV、66KV、110KV、220KV、500KV的交流电压，作直接接触式验电用。验电器适用于发电、输电、变电系统和工矿企业的电器操作检修,是检修人员用于验证有无电压的理想安全工具。使用环境温度为-25-55；相对湿度为20%~96%,使用场合为户内和户外良好天气.指示器工作电源为四节SR44(AG13)纽扣电池,静态电流<=10ua,测电寿命>=5000次。

1.2高压验电器主要用来检验设备对地电压在250V以上的高压电气设备。目前，广泛采用的有发光型、声光型、风车式三种类型。它们一般都是由检测部分(指示器部分或风车)、绝缘部分、握手部分三大部分组成。绝缘部分系指自指示器下部金属衔接螺丝起至罩护环止的部分，握手部分系指罩护环以下的部分。其中绝缘部分、握手部分根据电压等级的不同其长度也不相同。

1.3声光讯号指示强度:报警发声指示强度(1m处70Dd,25m处可闻),超高亮度红色闪光指示强度(红色闪光,15m外直接光照可见).验电器始终处于备用状态,当电池电压降低不足时,本指示器声光讯号微弱,即应更换电池.验电器接触及电极上突然接触电压时起至指示器清晰无线电台示之间的延迟时间(即响应时间)<=1秒,返回系数>=0.95

1.4验电器具有很高的抗干扰性能,防短接能力,防电火花性能和辨别直流高压性能(对直流无反应,只是接触时短促响一声)。自检测功能：本验电器电路处连续监控状态，只要一按自检测按钮，如声光讯号正常，就具有全电路自检测功能，即证明验电器指示器处于正常临近状态，可进行验电操作。

二、使用方法
　

2.1 为***人身和设备的安全，确保验电器的完好性,验电器与发生器应在空气流通环境干燥的专用地点存放。
　   2.2 电气设备上使用验电器进行验电操作，应遵照电业安全工作规程的有关规定进行。
　   2.3 使用前，应根据被验电气设备的额定电压，选用合适型号的验电器。以免危及操作者人身安全或产生误判。
　   2.4 操作人员必须手握操作手柄并将操作杆全部拉出定位后方可按有关规定顺序进行验电操作。(注意操作中是将验电器渐渐移向设备，在移近过程中若有发光或发声指示，则立即停止验电。)

　   2.5 在非全部停电场合进行验电操作，应先将验电器在有电部位上测试，再到施工部位进行测试，然后回复到有电部位上复测，以确保安全。不得以验电器的自检按钮试验替代本项操作。自检按钮试验仅供参考。
　   2.6 在全部停电场合进行验电操作时，应在验电操作前使用本公司生产的相应电压等级的“验电信号发生器”对该验电器进行完好性的验证后，方可进行验电操作。
　   2.7 若发现验电器欠压指示灯点亮时，则提示需立即更换新电池后再继续试验。若出现验电器损坏时，切勿擅自处理，请及时与我公司联系修理或更换。
　   2.8 验电器的电子元件有自然老化的过程，为确保验电操作的***，保障电网设备及验电操作人员的人身安全，验电器如遇损坏,切勿擅自处理,请及时与我厂联系维修调换,只要不是人为原因造成的,验电器自身质量问题而出现故障的,一年内免费维修或更换。

      注:

1验电操作前应对验电器进行自检，方法是：按下自检按钮验电指示器应发出清晰的声光报警信号。若自检无声光指示信号时不得进行验电操作。验电操作前还须检查接地引下线是否完好，接触点是否可靠。连接接地引下线的顺序为: (1) 将接地引下线的地轧，可靠地夹在良好的接地轨或极上。(2) 将接地引下线上端的插头可靠地插进首节杆末端的插孔内。

2在使用高压验电器进行验电时，首先必须认真执行操作监护制，一人操作，一人监护。操作者在前，监护人在后。使用验电器时，必须注意其额定电压要和被测电气设备的电压等级相适应，否则可能会危及操作人员的人身安全或造成错误判断。验电时，操作人员一定要戴绝缘手套，穿绝缘靴，防止跨步电压或接触电压对人体的伤害。操作者应手握罩护环以下的握手部分，先在有电设备上进行检验。检验时，应渐渐地移近带电设备至发光或发声止，以验证验电器的完好性。然后再在需要进行验电的设备上检测。同杆架设的多层线路验电时，应先验低压，后验高压，先验下层，后验上层。

3需要特别说明的是，在使用高压验电器验电前，一定要认真阅读使用说明书，检查一下试验是否超周期、外表是否损坏、破伤。例如，GDY型高压电风验电器在从包中取出时，首先应观察电转指示器叶片是否有脱轴现象，警报是否发出音响，脱轴者不得使用，然后将电转指示器在手中轻轻摇晃，其叶片应稍有摆动，证明良好，然后检查报警部分，证明音响良好。对于GSY型系列高压声光型验电器在操作前应对指示器进行自检试验，才能将指示器旋转固定在操作杆上，并将操作杆拉伸至规定长度，再作一次自检后才能进行。注意，交流高压验电器不能检测直流电压。

三、定期检验

       3.1 为***人身和设备的安全，验电器必须根据电业安全工作规程规定的期限，定期进行预防性试验。
　

3.2 预防性试验前，应***行外观检查，当发现验电指示器的外壳有缺损，绝缘杆有裂纹等明显缺陷时，不宜进行预防性试验，应及时送交修理或更换。

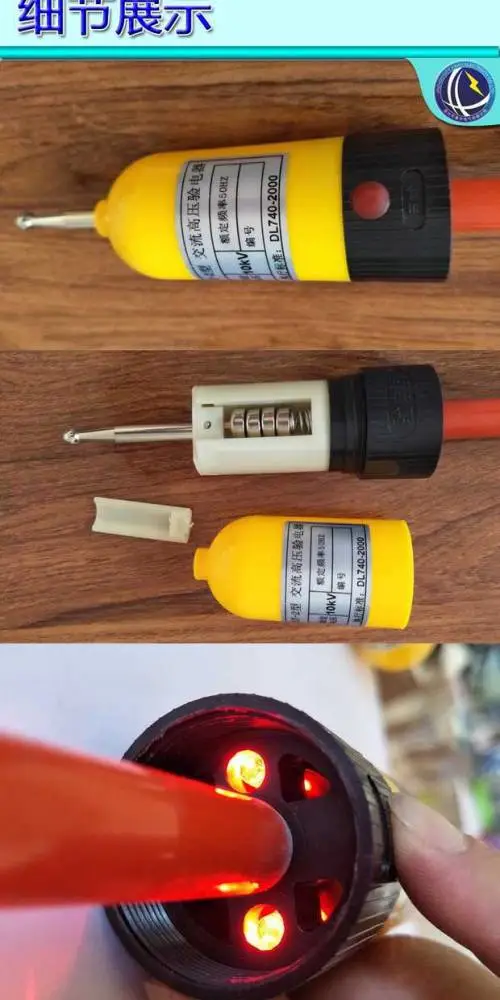

3.3本验电器（指示器SR44钮扣电池节，当按动自检形状时，如指示器指示强度变弱（包括异常），应及时更换电池。打开电池盖板后，应先判明正、负极性再更换。

注意：电池质量不好或久置不用时请取出电池,防止电池漏液损坏指示器！

   四、携带与保管

      要避免跌落，挤压，强烈冲击振动，不要用带腐蚀化学溶剂和洗涤剂等溶液擦拭。不要放在露天烈日下暴晒，经常保持清洁，存放于干燥处
