钢结构组立机性能特点及工作原理

钢结构组立机技术参数

 适用工件腹板高度：   200—1800mm

  适用工件腹板厚度：   6—40mm

  适用工件翼板宽度：   200—800mm

 适用工件翼板厚度：   6—40mm

  适用工件长度：       4000—15000mm

钢结构组立机 性能特点

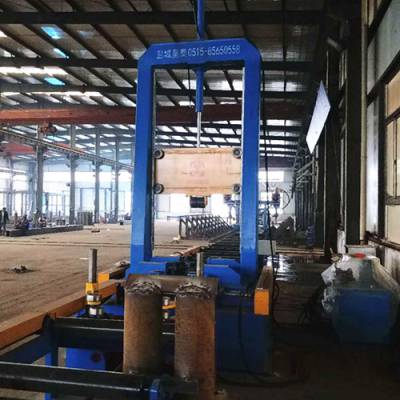

    Z1500型H型钢自动组立机组立精度高，速度快，成熟稳定，已在大批量生产应用。

   主机的翼板腹板对中夹紧分别采用联动机构同步动作，翼板腹板对中夹紧装置各有两套，分别由液压缸驱动，液压缸推动齿条带动齿轮转动，齿轮又带动其他传动机构（链轮链条），***通过丝杠螺母转化为直线运动，在两侧同步推拉翼板腹板夹紧轮，完成翼板腹板的对中夹紧。翼板腹板夹紧采用液压缸推动，不仅力量较大，而且增加了翼板腹板夹紧的柔性，在翼板宽度因为切割或其他原因不规则时，以及腹板接长焊缝造成厚度变化时，可以自动伸缩避免影响工件的通过。

    H型钢组对时端部设有液压自动升降的挡料架，能确保组对时幅板、翼板端部对齐，上压梁采用左右四组导轨副导向，确保压紧时的稳定性。自动点焊导弧机构由轻型油缸带动，无须压缩气源，输入输出辊道及输入端拉杆系统采用分段式设计, 可根据用户要求及工件长度任意加长及减少辊道数量。主电机采用交流变频调速器控制速度，液压系统采用中外合资企业标准液压系统产品，并设有精滤器，确保电磁阀长期可靠运行。
