| 加工定制：是 | 品牌：普雷沃POV | 型号：PO8976-16P |
| 结构形式：偏置板式 | 材质：碳钢 | 连接形式：对夹 |
| 适用介质：蒸汽 | 压力环境：高压 | 工作温度：高温 |
| 标准：德标 | 流动方向：单向 | 驱动方式：电子 |
| 零部件及配件：配件 | 用途：截止 | 类型(通道位置)：直通式 |
| 口径：DN250 | 公称通径：DN50-DN800 | 安装尺寸：68 165 621 |
| 规格：50-600 |

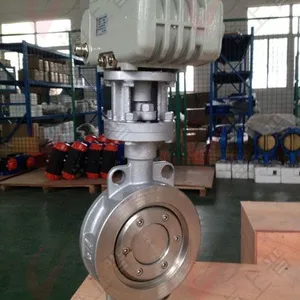

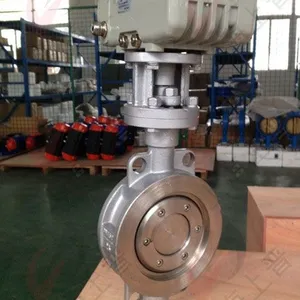

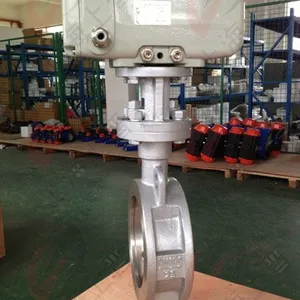

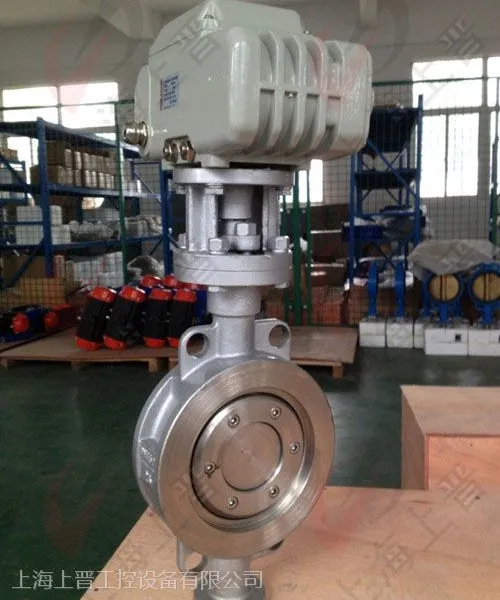

电动硬密封蝶阀 概述
硬密封电动蝶阀金属密封三偏心蝶阀的密封原理利用偏心结构，做到了阀门启闭时蝶板与阀座间几乎无磨擦现象发生。阀杆的扭矩通过蝶板直接传递至密封面，从而***了打开普通阀门时所常见的跳跃现象。这意味着偏心蝶阀几乎可以从0开度开始即进入可调控区域，直至90开度。其正常调控比是一般蝶阀的2倍以上，调控比可高达100:1以上。这为偏心蝶阀作为调控阀使用创造了良好的条件。■金属密封可适用于带稍许颗粒、浆液的介质中
■适用温度可达425℃,压力6.4MPa
■密封时几乎无摩擦，***扭矩更小，密封性更好
■法兰对夹孔连接适用多种标
电动硬密封蝶阀 参数
电动执行器普通开关型、无源触点开关型电位计型带电阻输出电位计型带4-20mA调节型输入输出4-20mA
防爆电动执行器EX dⅡBT4 EX d11 CT6调节型、开关型
电压AC220V AC110V AC380DC12V DC24V DC110V
公称通径DN50-1000mm
公称压力1.6-4.0MPa
适用温度合金:-30~+420℃
连接方式对夹式 法兰式
阀体结构三块式
阀体材质304、316、316L
阀板材质304、316、316L
阀座衬里PTFE、PPL
适用介质蒸汽、水液，气体等电动阀门接线图及工作原理
电动硬密封蝶阀 设计标准
设计长度GB12238、API1609、EN593、BS5155结构长度***5752/EN558、API609、GB12221-89法兰标准PN6/10/16、ANSI CLASS 125/150硬密封电动蝶阀 主要零部件材质序号NO零件名称Accessory name材质MaterialCPR1内六角螺丝Mild Sleel Hex Socket Screw1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni12Mo2Ti2阀盖CoverWCB1Cr18Ni9TiZG1Cr18Ni12Mo2Ti3垫片Gasket不锈钢+柔性石墨Stainless Steel+Graphite4阀座Seat1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni12Mo2Ti5垫片Gasket不锈钢+柔性石墨Stainless Steel+Graphite6蝶板Butterfly PlateWCBZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti7圆柱削Straight Pin451Cr18Ni9Ti1Cr18Ni12Mo2Ti8下盖Bottom CoverWCBZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti9垫片Gasket不锈钢+柔性石墨Stainless Steel+Graphite10衬套BushingPTFE+不锈钢PTFE+Stainless Steel11阀体BodyWCBZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti12阀杆Stem1Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti13支架YokeWCB14键Key4515衬套BushingPTFE+不锈钢PTFE+Stainless Steel16填料Packing柔性石墨Graphite17压盖GlandWCBZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti18位置指示器Location lndicator塑料Plactic硬密封电动蝶阀 尺寸图硬密封电动蝶阀 尺寸数据通径(mm)尺寸（mm）LL1H1.6Mpa2.5MpaD14-?dD14-?d50431082451254-181254-1865461122501454-181454-1880461143501604-181604-18100521273801804-181904-22125561404102104-182204-26150561404902404-222504-26200601525602954-223104-26250681656213554-263704-30300781786804104-264304-30350781907574704-264904-334001022168255254-305504-364501142229255854-306004-3650012722910106504-336604-3660015426711807704-367704-39
