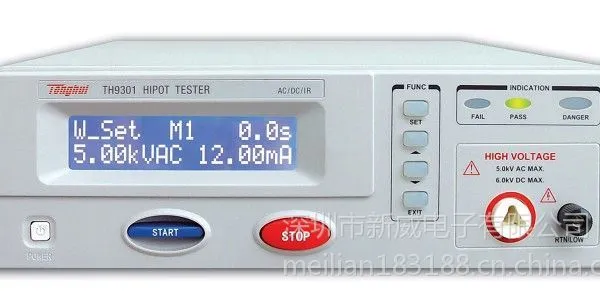

TH9301：交流/直流耐压/绝缘电阻测试

TH9301A：交/直流耐压测试仪

TH9301B：交流耐压测试仪

16×2字符型LCD显示

快速放电和电弧侦测功能

任意设定电压上升时间，测试时间，电压下降时间。针对绝缘电阻可随意设定等待时间。

可存储5个测试步骤，4种测试模式可选

全新的面板和简洁的界面操作设计

锁键盘功能

PLC接口

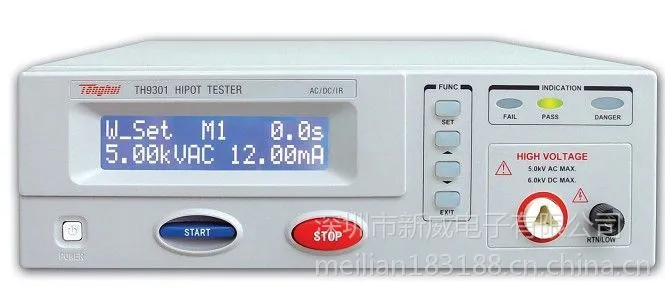

常州同惠H9301/A/B交直流耐压绝缘测试仪 技术参数

品型号： TH9301  TH9301A TH9301B

耐压测试

输出电压 AC  0 -5.00kV±(2%y读数+5个字)（50、60Hz可选）

DC  0-6.00kV±(2.0%y读数+5个字) ------

电压调整率   ≤（1%+5V）（额定功率）

电流测试范围 AC  0mA-12.00mA±(2%y读数+2个字)

DC  0mA-5.00mA±(2.0%y读数+2个字)   ------

放电功能 测试结束后自动放电（DCW） ------

绝缘电阻测试

输出电压 0.10kV—1.00kV±(2.0%读数+2V)    ----    ----

电阻测试范围 1MΩ—9999MΩ   ----    ----

电阻测试精度 500V—1000V 1MΩ—1000MΩ±（5%读数+2个字）

1000MΩ-10GΩ±（10%读数+2个字） ----    ----

100V—500V  1MΩ-1000MΩ±(10读数+2个字)    ----    ----

放电功能 测试结束后自动放电   ----    ----

电弧侦测

测量范围 AC  1—9级（出厂默认值为5）

（对应电流20mA、18 mA、16 mA、14 mA、12 mA、10 mA、7.7 mA、5.5 mA、2.8 mA、）

DC  1—9级  -----   -----

一般参数

存储器  5组

电压上升时间 0.1s—999.9s

电压等待时间 0.2 s—999.9s

测试时间设定 0.2 s—999.9s

尺寸 280mm×89mm×372mm/10kg

接口

标配 PLC
