慧彤电子 HTA17051A 交流轴流散热风扇 —— 机柜/电力设备专用双滚珠大风量散热方案

一、产品概述

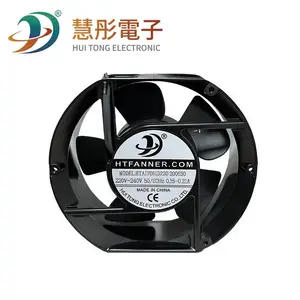

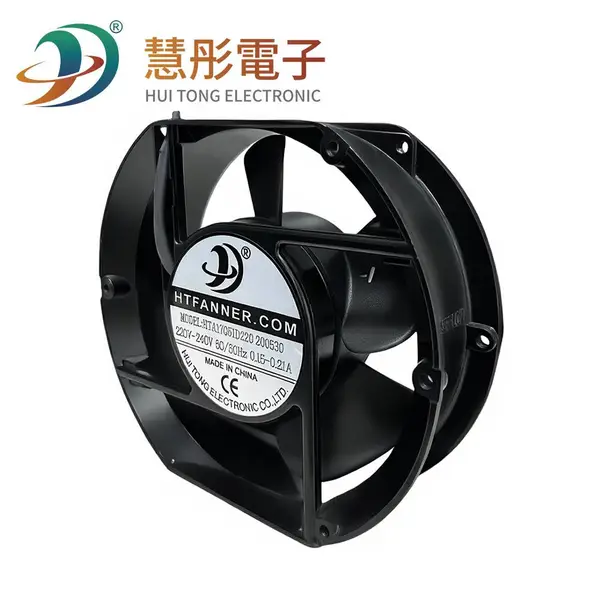

慧彤电子HTA17051A是一款尺寸为170×150×51mm的交流轴流散热风扇，采用AC 220V直驱供电，标配双滚珠轴承，专为配电柜、工控机柜、通信机柜、UPS电源柜等工业机柜设备设计。

机柜散热的核心矛盾在于：设备需要7×24小时连续运行，而机柜内部空间封闭、元器件排布密集，风扇一旦因轴承磨损或润滑干涸而转速下降、异响甚至停转，柜内温度会迅速攀升，直接威胁设备可靠性。HTA17051A以170×150×51mm的大尺寸规格、181.08 CFM的大风量和双滚珠轴承方案，针对性解决工业机柜长期连续运行场景下的散热可靠性问题。

慧彤电子（东莞市慧彤电子有限公司）成立于2000年，拥有26年以上的散热风扇研发与制造经验，是国家高新技术企业，月产能达150万套以上，并通过***、CE、欧盟RoHS等多项***。

二、核心参数

注：具体转速、风量、风压、噪音等性能参数可根据客户需求定制。

三、机柜散热的核心挑战与适配方案

挑战一：机柜风扇“半年就坏”，轴承结构是根本原因

机柜风扇的常见失效模式是：新装后前几个月运行平稳，半年左右开始出现“咔哒咔哒”抖动异响，随后转速下降直至停转。问题往往不在电压或灰尘，而在于轴承结构——含油轴承依靠润滑油膜支撑，在高温和长期连续运行下润滑油易挥发、干涸，摩擦加剧、噪音增大，最终卡死。工业场景多为7×24小时连续运行工况，轴承选型直接决定了风扇的更换频次和运维成本。

慧彤适配方案：HTA17051A标配双滚珠轴承。双滚珠轴承采用精密钢珠和保持架滚动摩擦，不依赖润滑油膜维持运转，耐温性、抗振动性和启停响应均优于含油轴承。在40℃条件下，滚珠轴承设计可***风扇运行长达50,000小时。对于机柜这种“装上去就不想再拆”的场景，双滚珠轴承的长期稳定性直接降低了停机风险和更换人工成本。

挑战二：元器件密集、风道曲折，风压不足等于白装

机柜内部元器件排布密集，线缆、导轨、模块之间的间隙构成曲折风道。如果风扇风压不足，即使标称风量再大，气流也无法穿透风道到达核心发热元器件，实际散热效果会明显衰减。17051规格的大尺寸扇叶在风量输出上具有先天优势，但能否把风“送进去”同样关键。

慧彤适配方案：HTA17051A在2500 RPM转速下提供181.08 CFM的风量和5.9 mmAq的风压。5.9 mmAq的静压水平配合170mm大直径扇叶，能够在机柜内部形成较强的气流穿透力，将热量从元器件密集区域导出，避免“只吹表面、底层闷热”的情况。

挑战三：AC 220V直驱，简化机柜电气接线

工业机柜的辅助供电通常为AC 220V，直流风扇需要额外配置电源转换模块，增加了接线复杂度和故障点。机柜风扇作为易损件，更换时也需要尽可能简化操作。

慧彤适配方案：HTA17051A采用AC 220V / 50Hz直接供电，可直接接入机柜标准交流回路，无需外置电源适配器或转换模块。标准170×150×51mm安装尺寸和170mm安装孔中心距，便于在主流机柜结构中快速拆装维护。

挑战四：铝合金框架+PBT阻燃叶轮，兼顾结构强度与安全性

机柜内部环境温度可能因设备负载波动而升高，风扇材料需要在长期高温下保持结构稳定。同时，机柜属于电气设备，材料的阻燃等级直接关系到整机安规。

慧彤适配方案：HTA17051A采用铝合金框架，结构坚固、散热性好，在长期高温环境下不易变形；叶轮采用PBT材料，UL94V-0阻燃等级，在满足结构强度要求的同时兼顾电气安全。整机重量约850g，在同规格交流风扇中处于合理水平。

挑战五：机柜噪音控制，47 dBA的平衡点

机柜风扇的噪音来源包括轴承噪音和气流噪音。含油轴承在润滑油干涸后噪音会逐渐增大，而滚珠轴承的噪音表现更加稳定，不会随运行时间***劣化。

慧彤适配方案：HTA17051A在2500 RPM转速下噪音为47 dBA。双滚珠轴承的滚动摩擦噪音稳定可控，配合PBT叶轮的气动设计，在181 CFM大风量输出下保持了合理的噪音水平，适合配电室、机房等常规工业环境。

四、应用场景

机柜与电力设备（核心应用）

• 配电柜/控制柜：为断路器、接触器、母排系统提供强制通风散热，控制柜内温升

• 工控机柜/PLC控制箱：变频器、伺服驱动器、自动化控制模块的散热保障

• 通信机柜/基站：高密度电子元件的持续散热，双滚珠轴承适应长期连续运行

• UPS电源柜/电源机箱：大功率电源模块的通风冷却

• 服务器机架/19英寸机柜：170mm大尺寸风扇适配机架式设备的通风需求

五、产品核心优势

1. 双滚珠轴承，为长期连续运行设计

标配双滚珠轴承，不依赖润滑油膜维持运转，在高温、振动和频繁启停工况下保持稳定性能。预期寿命50,000小时（25℃条件下），适合机柜设备7×24小时连续运行场景，减少因轴承失效导致的停机维护。

2. 181 CFM大风量，满足机柜级散热需求

在2500 RPM转速下提供181.08 CFM的风量。170mm大直径扇叶配合5片叶轮设计，能够在机柜内部形成***气流循环，将热量从元器件密集区域快速导出。

3. 5.9 mmAq风压，穿透密集机柜风道

5.9 mmAq的静压水平，配合大风量输出，使气流能够克服机柜内部线缆、导轨和模块堆叠带来的风阻，到达核心发热区域，避免“风量虚高、实际吹不透”的问题。

4. AC 220V直驱，接线简便可靠性高

直接接入机柜标准交流供电回路，无需额外电源转换模块。减少了电气连接环节，降低了系统故障点，也简化了更换维护的操作。

5. 铝合金框架与阻燃叶轮，结构安全兼顾

铝合金框架提供坚固的结构支撑和良好的耐温性能；PBT叶轮达到UL94V-0阻燃等级，满足电气设备对材料安全性的要求。

6. 标准安装尺寸，便于机柜集成与备件管理

170×150×51mm标准规格和170.0±1.0mm安装孔中心距，适配主流机柜的安装结构。标准化的尺寸也便于客户统一备件规格，降低后期维护的管理成本。

六、定制化服务

七、企业实力

慧彤电子（HuiTong Electronic）

• 成立时间：2000年（上海）→ 2008年迁至东莞

• 工厂地址：东莞市东坑镇黄屋工业路26号慧彤高新科技产业园

• 员工规模：181人

• 月产能：150万套以上

• 制造经验：26年以上散热风扇研发与制造经验

• 认证体系：***、CE、欧盟RoHS、UL、CUL、TUV、CCC、SGS、REACH等

• 生产能力：涵盖产品设计、模具开发、注塑成型、自动化绕线、SMT贴片、成品组装全流程

• 产品线：交流风扇、直流风扇、EC风扇、鼓风机、横流风扇、蝶形风扇、罩级电机、马达、扇叶等全系列产品

核心优势

1. 源头厂家：研发、模具、注塑、组装全产业链自主可控，东莞散热风扇厂家直供

2. 品质保障：26年以上制造经验，***齐全

3. 产能充足：月产150万套以上，批量订单交期有保障

4. 机柜散热经验：在配电柜、工控机柜、通信机柜等场景中积累了轴承选型、风压匹配、长期可靠性设计的工程经验

5. 灵活定制：参数、功能、结构均可按需定制
