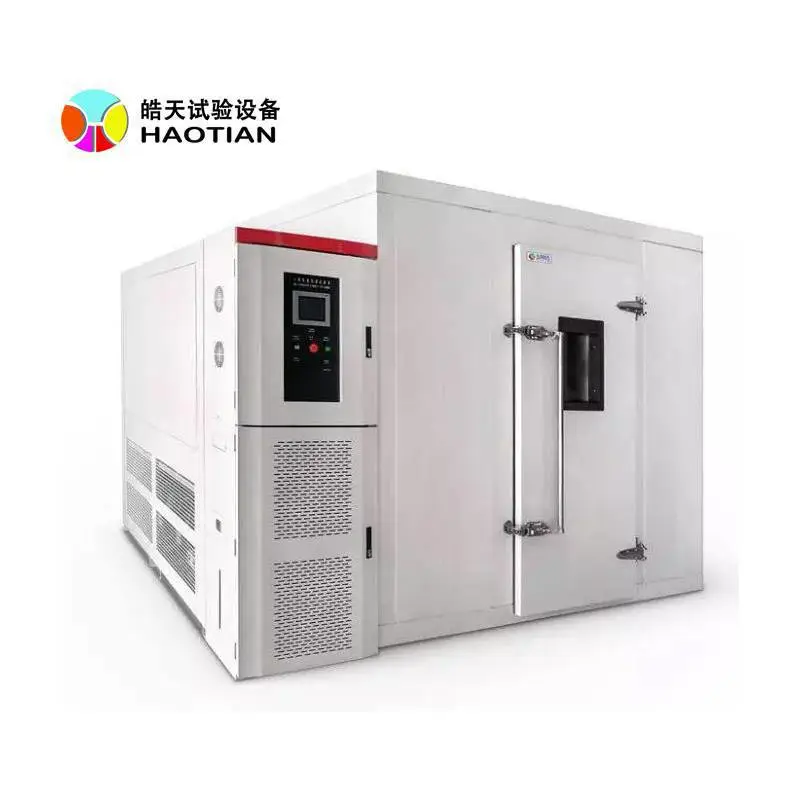

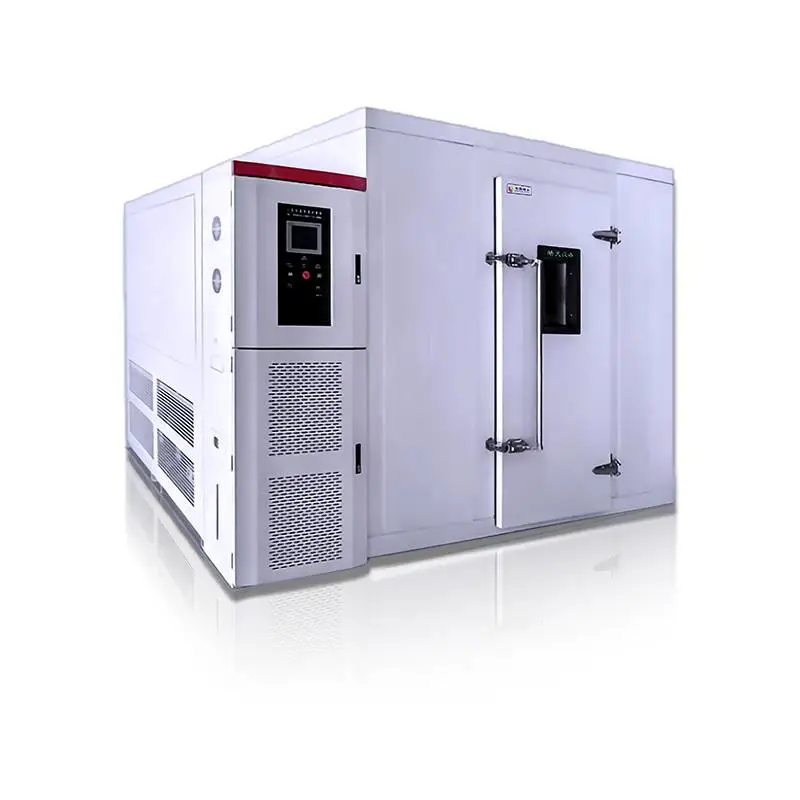

技术规格

产品用途：

电池、LCD、主板机、扫描器、监视器、、LED，生物器材等介面卡等做负载或温度老化测试的一种设备

一、产品特点：

• .平衡调温控制系统（BTC）,以P.I.D.方式控制SSR,使系统之加热量等于热损耗量,故能长期稳定使用.

A: 型号：R-BIR-30。

B: 性能:

1. 温度范围: 常温+10～60℃.

2. 温度波动度:±0.5℃.

3. 温度均匀度:±3℃.（空载，30分钟以后测量）。

4. 升温时间:由常温升至60℃   小于45分钟非线性.

• 温度变化速率为空气温度平均变化速率,而非产品温度变化速率.

注:

1. 在无试验负荷、无层架情况下稳定60分钟后测定的性能。

2. 以上数据性能，测量，计算方法参照GB5170.2、GB5170.5的方法测定。

C. 实验室结构: 散件运输，现场组装方式。（如工程图）。

1．工作室内尺寸:W4000×H2500×D3000㎜。

外尺寸:W4450×H2700×D3100㎜。

2．结构:

a. 外箱材质: 彩钢板。

b. 内箱材质: 彩钢板。

c. 保温材质: 50㎜盐棉板。

d. 底板:  无。

1. 实验室箱门:

双片门，双开。

（门洞尺寸:W1400×H2100㎜,每门装上有观测视窗H450×W300㎜）。

1. 材质: 同箱体材料。

2. 把手:不锈钢把手。

3. 后钮:SUS#304。

4. 送风循环系统:  风道式***送风循环方式。

 a.  马达: AC380V  2HP 2台。

                     b. 加长轴心。

c. 多翼式风轮。

5． 加热系统: 不锈钢电热器加热空气循环方式。

6. 温度平衡系统：

        采用进风口补鲜风方式。

1. 风导负压侧补鲜风口1个。

2. 鲜风口有过滤装置。

7.  控制系统:

温度控制器: 采用日本进口, LED双数显，按键型PID控温仪表。（其优点：稳定性好，耐用可靠，操作简单）。

1. 控制器规格:

2. 精度:温度±0.3%1digitF.S。

3. 分辨率:温度±0.1。

4. 具有上下限待机及警报功能。

5. 多种温度入力信号选择。

6. P.I.D控制参数设定及P.I.D自动演算。

b. 画面显示功能:

• 按键输入数据。

• 温度设定（SV）与实际（PV）值直接显示。

七段LED高亮度显示SV，PV及各种参数值。

满足标准：

1、GB/T2423.1-2001低温试验方法；

2、GB/T2423.2-2001高温试验方法；

3、GB/T2423.22-1989温度变化试验N；

4、国军标GJB150.3-86；

5、国军标GJB150.4-86；

6、国军标GJB150.5-86；

7、GJB150.5-86温度冲击试验；

8、GJB360.7-87温度冲击试验；

9、GJB367.2-87405温度冲击试验。

10、SJ/T10187-91Y73系列温度变化试验箱——一箱式

11、SJ/T10186-91Y73系列温度变化试验箱——二箱式

12、满足标准IEC68-2-14_试验方法N_温度变化

10、GB/T2424.13-2002试验方法温度变化试验导则

11、GB/T2423.22-2002温度变化

12、QC/T17-92汽车零部件耐候性试验一般规则,

13、EIA364-32热冲击（温度循环）
