一、无纸记录仪概述：

    随着微电子技术、计算机技术和通信技术的飞速发展，在工业上使用的显示记录控制仪表的技术更新越来越快，旧的控制室仪表不断被新的、性能更可靠、功能更强大、使用更方便的控制室仪表取代。HJ-R3000/R4000系列无纸记录仪广泛应用的化工、炼油、冶金、制药、造纸、建材等各行业中，随着企业规模的扩大、自动化程度的提高，对控制室仪表也提出了更高的要求。

    HJ-R3000/R4000系列无纸记录仪具有日常维护工作量小、运行费用低、可靠性好、应用灵活等与现代自动控制相适应的特点。

二、无纸记录仪功能特点：

    HJ-R3000/R4000系列无纸记录仪显示信息量大、操作简单、界面友好，下面是无纸记录仪主要的功能特点：
◆无笔、无纸记录，日常维护工作量非常小，运行费用低；
◆采用进口5.6 英寸320*240点阵TFT高亮度图形液晶显示屏，具有画面清晰、性能稳定、色彩绚丽、视角宽，使用寿命长等特点；
◆采用高速、高性能32位ARM微处理器，画面响应时间小于0.2秒，可同时实现16路信号采集、记录、显示和12路报警；
◆采用256M 大容量的FLASH闪存芯片存贮历史数据，掉电***丢失数据；
◆全隔离万能输入，可同时输入多种信号，无需更换模块，通过软件组态即可；
（1）Ⅱ型标准信号：0～5V 、0～10mA；
（2）Ⅲ型标准信号：1～5V 、4～20mA（可配电）
（3）热电偶：B、E、J、K、S、T、WRE25；
（4）热电阻：Pt100、Cu50；
（5）电压小信号：0～20mV、0～100mV；
（6）电阻信号：0～400Ω；
（7）频率信号：0～10KHZ；
（8）提供标准4-20mA 输出；
（9）根据用户要求定制各种特殊信号(如热工行业的氧碳势0-2V输入)；
（10）频率：PI（0～30kHz，高电平：8.5～30V，低电平：0～4.5V）（订货时要说明）
（12）隔离阻抗：20MΩ @ 500V
◆ 显示工程量数据的数值范围更宽，可显示4 位数值：-999~9999；
◆ 可以组态显示,工程位号、工程单位、流量累积；
◆ 剪贴板的复制和粘贴功能方便用户的参数设置；
◆ 12路继电器报警输出，具有闪光报警显示，同时指示各路报警的下下限、下限、上限、上上限报警；
◆ 显示精度基本误差为±0.2%FS ；
◆ 16 路温压补偿，支持补偿信号输入、常数可选，提供多种补偿模型，如过热蒸汽，饱和蒸汽、压力补偿等常用补偿模型；
◆ 支持外接微型打印机，手动打印数据、曲线，满足用户现场打印的需求；
◆ 配备标准USB 接口，支持USB 1.1 、2.0 优盘，支持FAT16/FAT32 文件系统，历史数据转存快捷方便；
◆ 标准串行通讯接口： RS485 和RS232C；
◆ 采用新型开关电源，能在交流电源85VAC～265VAC、45～65HZ范围内正常工作；
◆ 提供变送器+24VDC隔离配电，简化了系统，节约了费用；
◆ 集成硬件实时时钟，掉电情况下时钟也能准确运行，仪表硬件时钟方便企业计量管理；
◆ 全铝密封外壳及内部屏蔽板，***仪表在恶劣的环境中正常工作。

三、无纸记录仪主要技术指标：

屏幕： 5.6 英寸TFT真彩图形液晶显示屏、320*240点阵、LED背光；
精度： 实时显示：±0.2% F.S.；曲线显示：±0.5% F.S.；追忆精度：±0.2% F.S.；
注：热电偶应去掉冷端误差；
输入规格：全隔离万能输入，1～16通道信号输入，通道间全隔离，隔离电压大于1000V；
隔离阻抗： 20MΩ @ 500V；
记录容量： 64/128/192/248MB（FLASH 容量可选择）；
电压输入：0-5V、1-5V、0-20mV、0-100mV （ >1MΩ）；
电流输入：0-10mA、4-20mA（阻抗250Ω）；
热电阻： PT100、Cu50（要求三线电阻平衡，引线电阻<10ω）；
热电偶：S、B、K、T、E、J、F2、WRE25；
电阻：0~400Ω，

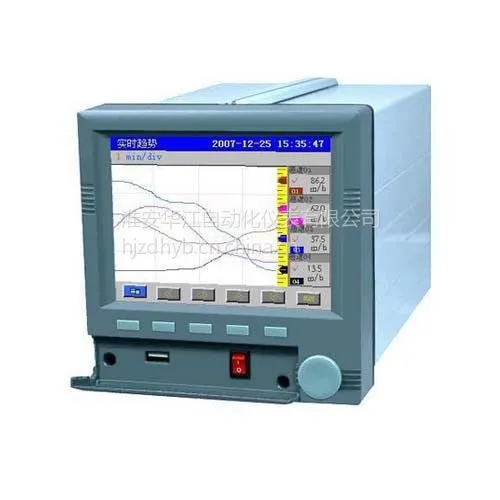

无纸记录仪图解

输出规格： 传感器配电24VDC，负载能力≤700Ω，单独隔离配电≤40mA/路，最多16 路隔离配电；
模拟量输出：4-20mA；负载能力750Ω（）；
报警输出：12 路继电器触点输出，触点容量0.***@125VAC/1A@30VDC，可组态上上限、上限、下限、下下限；
补偿运算： 蒸汽----根据IFC67 公式计算蒸汽密度补偿饱和蒸汽与过热蒸汽的质量流量或热流量；一般气体----温度、压力补偿测量标准体积流量；天然气----温度、压力补偿测量标准体积流量；液体----温度补偿测量标准体积流量或质量流量；
补偿范围：蒸汽----压力0.1-4.5MPa，温度100-500℃，密度0.1-100Kg/m3；一般气体----压力0-60Mpa，
温度-100-500℃，液体----温度－100-500℃，累积范围： 0～9999999999；
通讯、打印：通讯接口----RS232C 或RS485，波特率----（1200、2400、9600、19200），打印接口----RS232C直接连接微型打印机；
记录间隔：1 秒至240 秒，共分11 档：1/2/4/8/12/24/36/60/120/180/240 秒可选；
记录时间：各通道记录时间的长短与FLASH 存储器容量、输入点数及该通道的记录间隔有关数据备份和转存： 128M、256M 、512M、1G 及其它可以兼容的U 盘；
热电偶冷端补偿误差： ±2℃ ；
断电保护时间： 内置FLASH 存储器保护参数和历史数据，断电后可***保存；
集成硬件时钟：掉电后也能准确运行；
时钟误差： ±1 分/月；
供电电源： 85VAC-265VAC，45～65HZ；
环境温度： 0-50℃、避免日光直晒；
环境湿度： 0-85%RH；
