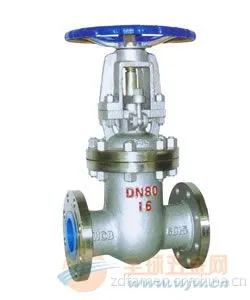

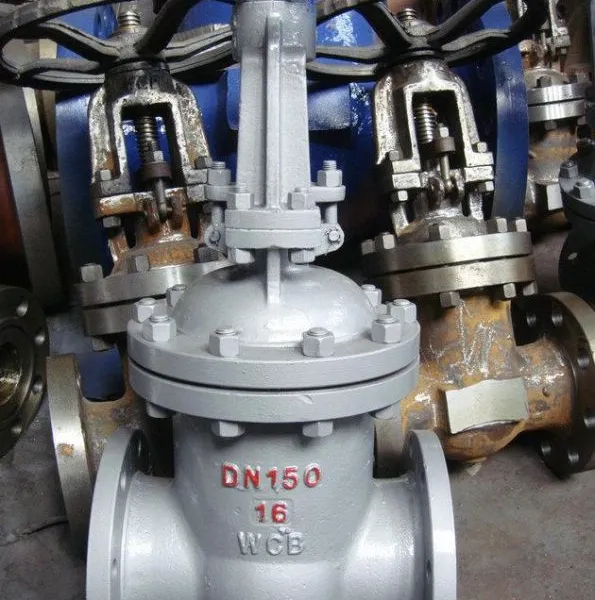

供应温州阀门龙湾阀门碳钢闸阀闸阀国标阀门通用阀门浙江阀门工业阀门价格

主体材料：碳钢	公称通径(mm)：DN100	品牌：良工
型号：Z41H-16C DN100	连接形式：法兰	压力环境：常压
外形：大型	密封形式：硬密封型	工作温度：常温
材质：碳钢	标准：GB/T12234	流动方向：双向
用途：截止	类型(通道位置)：二通式	适用介质：水
零部件及配件：手轮	驱动方式：手动

展开

供应温州阀门龙湾阀门碳钢闸阀闸阀国标阀门通用阀门浙江阀门工业阀门

详细信息：

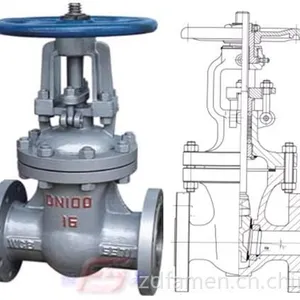

一、结构简述：
1、采用中法兰螺栓连接，支管两端为法兰连接结构。
2、关闭机构主要能够调整的楔式双闸板、万向顶、夹圈等组成，借阀体内导向作升降运动，互换性能好。　
3、阀瓣密封面采用铁基铬镍不锈钢堆焊而成，耐磨、抗擦性能好。
4、阀杆表面经抗蚀性氮化处理，具有良好的抗腐蚀性和抗擦伤性。
二、安装说明：
1、阀门安装时阀杆可以向上，也可以水平。介质流向可以任何一侧进入。管道冲洗干净后，即可安装阀门。
2、此阀在使用时，应全开或全关，不能作调节阀使用。 三、产品标准：
1、设计制造按GB12234-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927

四、压力试验：

公称压力	1.6	2.5	4.0	6.4	10.0	16.0
强度试验	2.4	3.8	6.0	9.6	15.0	24.0
水密封试验	1.8	2.8	4.4	7.0	11.0	18.0
上密封试验	1.8	2.8	4.4	7.04	11.0	18.0
气密封试验	0.4-0.7

五、产品性能参数：

Z40H、Z40Y、Z40W 型PN16、PN25 钢制楔式闸阀主要性能参数
型号	PN	工作压力/ MPa	适用温度/ ℃	适用介质
Z40H-16C	16	1.6	≤ 425	水、蒸汽、油品
Z40H-25	25	2.5
Z40Y-16C	16	1.6
Z40Y-25	25	2.5
Z40Y-16I	16	1.6	≤ 550	蒸汽、油品
Z40Y-25I	25	2.5	≤ 550	蒸汽、油品
Z40W-16P	16	1.6	≤ 150	弱腐蚀性介质
Z40W-25P	25	2.5
Z40Y-16P	16	1.6
Z40Y-25P	16	1.6
Z40Y-16R	16	1.6		腐蚀性介质
Z40Y-25R	25	2.5		腐蚀性介质

六、产品零部件材料：

Z40H、Z40Y、Z40W 型PN16、PN25 钢制楔式闸阀零部件材料					?
型号	材料				?
	阀体、阀盖、闸板	阀杆	密封面	填料	?
Z40H-16C	碳素钢	铬不锈钢	堆焊铁基合金	石棉石墨或柔性石棉	?
Z40H-25					?
Z40Y-16C			堆焊硬质合金		?
Z40Y-25					?
Z40Y-16I	铬钼合金钢	铬钼合金钢	堆焊铁基合金	柔性石棉	?
Z40Y-25I					?
Z40W-16P	铬镍钛不锈钢	铬镍钛不锈钢	铬镍钛不锈钢本体材料	聚四氟乙烯	?
Z40W-25P					?
Z40Y-16P			堆焊铁基合金		?
Z40Y-25P					?
Z40Y-16R	铬镍钼钛不锈钢	铬镍钼钛不锈钢			?
Z40Y-25R					?

七、产品外形及结构尺寸（PN16）：

Z40H、Z40Y、Z40W 型PN16 钢制楔式闸阀主要外形及结构尺寸（mm）
DN	L	D	D₁	D₂	b	f	z×?d	H	D₀	重量/ kg
15	130	95	65	45	14	2	4×?14	175	200	4
20	150	105	75	55	14	2	4×?14	180	200	5
25	160	114	85	65	14	2	4×?14	210	200	6
32	180	135	100	78	16	2	4×?18	210	200	7
40	200	145	110	85	16	3	4×?18	350	200	19
50	250	160	125	100	16	3	4×?18	358	240	29
65	265	180	145	120	18	3	4×?18	375	240	33
80	280	195	160	135	20	3	8×?18	433	280	45
100	300	215	180	155	20	3	8×?18	502	320	63
125	325	245	210	185	22	3	8×?18	312	360	108
150	350	280	240	210	24	3	8×?23	676	360	134
200	400	335	295	265	26	3	12×?23	820	400	192
250	450	405	355	320	30	3	12×?25	969	450	273
300	500	460	410	375	30	4	12×?25	1142	560	379
350	550	520	470	435	34	4	16×?25	1280	640	590
400	600	580	525	485	36	4	16×?30	1452	640	850
450	650	640	585	545	40	4	20×?30	1541	720	907
500	700	705	650	608	44	4	20×?34	1676	720	958
600	800	840	770	718	48	5	20×?41	1874	800	1112

产品外形及结构尺寸（PN25）：

Z40H、Z40Y、Z40W 型PN25 钢制楔式闸阀主要外形及结构尺寸（mm）
DN	L	D	D₁	D₂	b	f	z×?d	H	D₀	重量/ kg
15	130	95	65	45	16	2	4×?14	175	200	4
20	150	105	75	55	16	2	4×?14	180	200	5
25	160	115	85	65	16	2	4×?14	210	220	6
32	180	135	100	78	18	2	4×?18	210	220	7
40	200	145	110	85	18	3	4×?18	350	220	18
50	250	160	125	100	20	3	4×?18	358	250	25
65	165	180	145	120	22	3	8×?18	373	280	35
80	280	195	160	135	22	3	8×?18	435	300	50
100	300	230	190	160	24	3	8×?23	500	350	65
125	325	270	220	188	28	3	8×?25	614	400	100
150	350	300	250	278	30	3	8×?25	374	450	135
200	400	360	310	278	34	3	12×?25	818	500	180
250	450	425	370	332	36	3	12×?30	969	550	207
300	500	485	430	390	40	4	16×?30	530	560	400
350	550	550	490	448	44	4	16×?34	1280	640	631
400	600	610	550	505	48	4	16×?34	1450	640	900
450	650	660	600	555	50	4	20×?34	1541	720	1013
500	700	730	660	610	52	4	20×?41	1676	720	1166
600	800	840	770	718	56	5	20×?41	1874	800	1258
700	900	955	875	815	60	5	24×?48	2280	850	—
800	1000	1070	990	930	64	5	24×?48	2420	700	—
