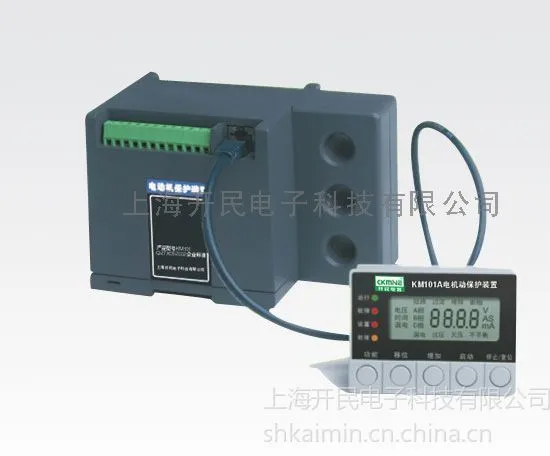

CD4系列电动机控制保护器/智能马达保护器

1.概述

  CD4系列电动机控制保护器主要用于额定工作电压至690V，额定电流1.25~450A电动机的保护和控制。

  具有多种控制功能：直接起动、Y/△降压起动、电阻降压起动、自耦变压器降压起动、可逆换向起动、双速起动

  具有通信功能，采用Modbus-RTU通信协议

  起动、控制、保护集成于CPU，现场层和控制层之间通信采用总线技术

  具有过载保护、欠载保护、堵转保护、不平衡保护、断相保护、热敏电阻PTC保护、每小时起动次数保护、外部故障保护、接地故障保护或剩余电流保护、低电压保护、过电压保护、欠功率保护、逆序保护

  过载保护的脱扣级别分为10A、10、15、20、25、30，可***优化电动机的使用

  内置CPU对电动机运行的实时状态进行监测

  具有九路开关量输入和四路继电器输出

  控制保护器符合GB 14048.4标准

2. 正常工作条件和安装条件

  周围空气温度为-5℃～+40℃，且其24h平均值不超过+35℃；

  安装场所的空气相对湿度在温度为+40℃时不超过50%，在较低的温度下可有较高的相对湿度，例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施；

  污染等级为3级；

  主电路过电压类别（安装类别）为Ⅲ，辅助电路为Ⅱ；

  安装地点的海拔不超过2000m；

  产品应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方。
