塑料原料自动上料系统介绍

塑料原料自动上料系统，行业也叫真空吸料系统、自动加料系统，是注塑、挤出、吹瓶、拉丝车间常用塑胶辅机，依靠真空负压气力输送，自动把塑料颗粒、水口料、色母粒从原料袋、储料桶、料仓输送到干燥料斗、除湿干燥桶或者成型机料斗，替代人工抬料、拆袋、人工加料，实现供料自动化。

一、系统分类

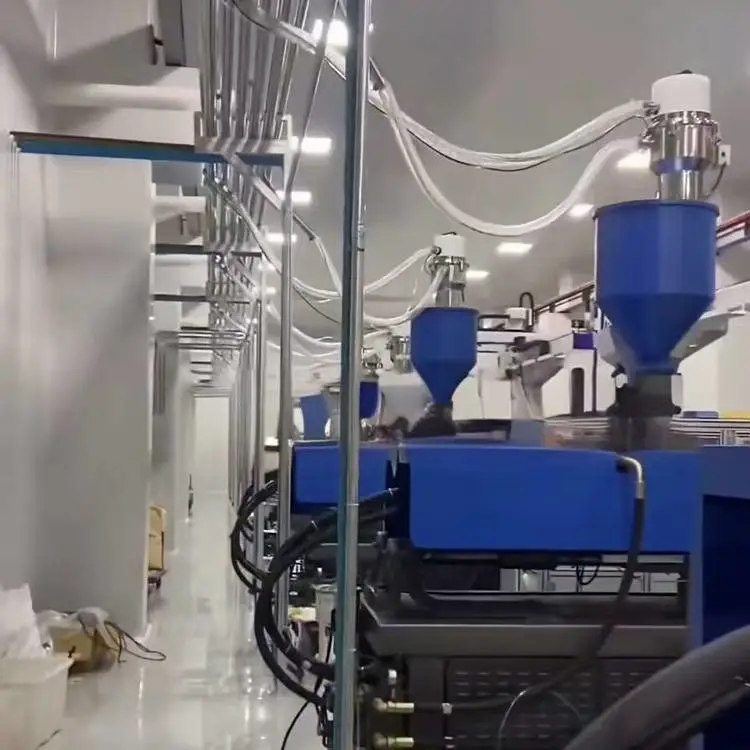

1. 单机式真空上料机（独立吸料机，市面最常用）

也就是大家常说 300G、700G、800G 吸料机，一台吸料机自带一套真空马达、独立控制，直接架设在干燥桶或者注塑机料斗上方。

• 组成：真空马达、不锈钢接收料斗、过滤组件、光电料位开关、控制板、钢丝吸料软管、快速接头；粉尘多的水口料可加装旋风分离器。

• 特点：安装简单、移动灵活、独立运行，一台机出问题不影响其他机台，换色换料互不干扰。

• 适用：1～8 台机的小型车间、经常换料换色，也是三机一体除湿干燥机标配的上料单元。

2. 一拖多分离式上料系统

一台负压风机主机，搭配多个机台接收料斗，控制器轮流给多台机送料，属于单机吸料和中央供料中间方案。

• 特点：风机数量少、噪音***、整体成本低于中央供料；

• 局限：同一时间只能输送同一种原料，换料需要吹扫管路，有残料交叉污染风险。

• 适用：原料种类少、6～12 台机的中型工厂。

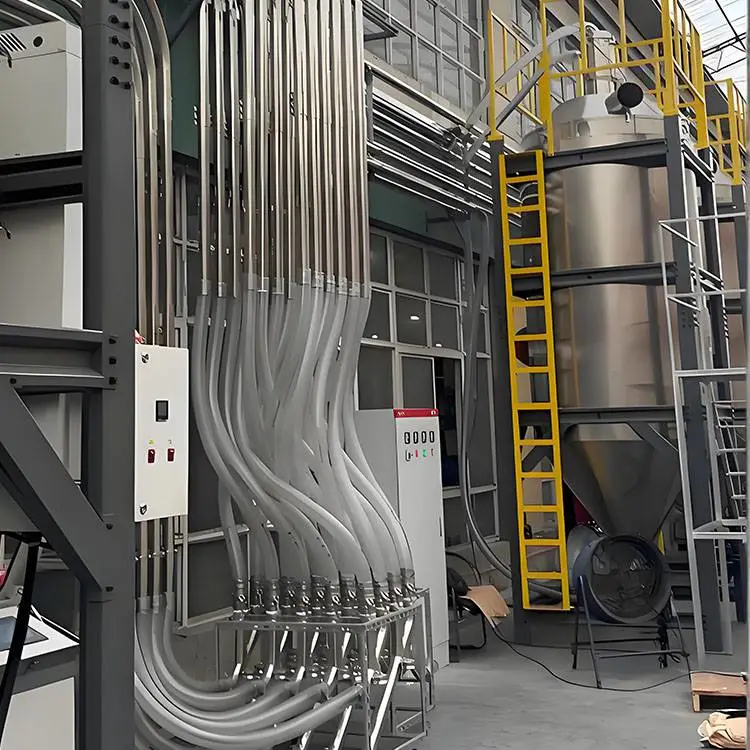

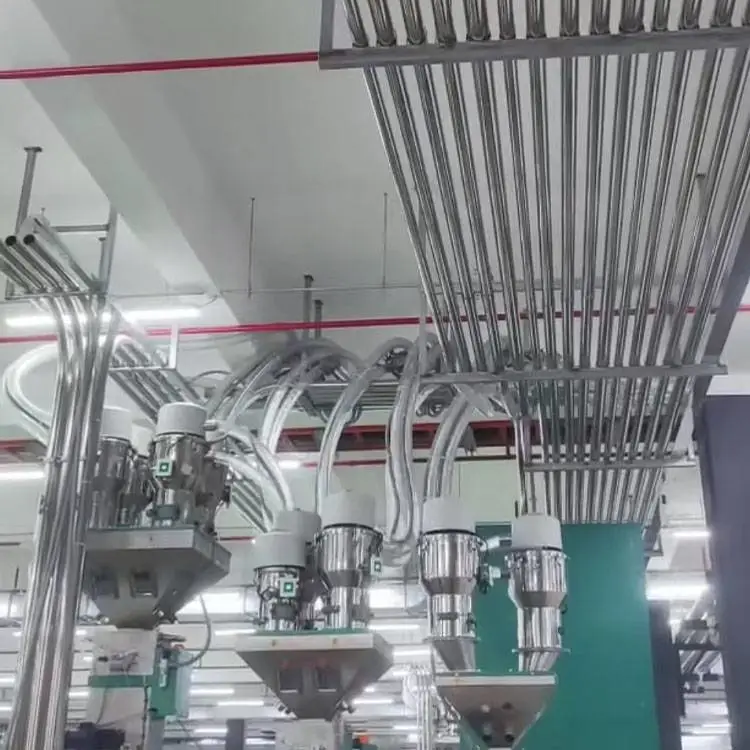

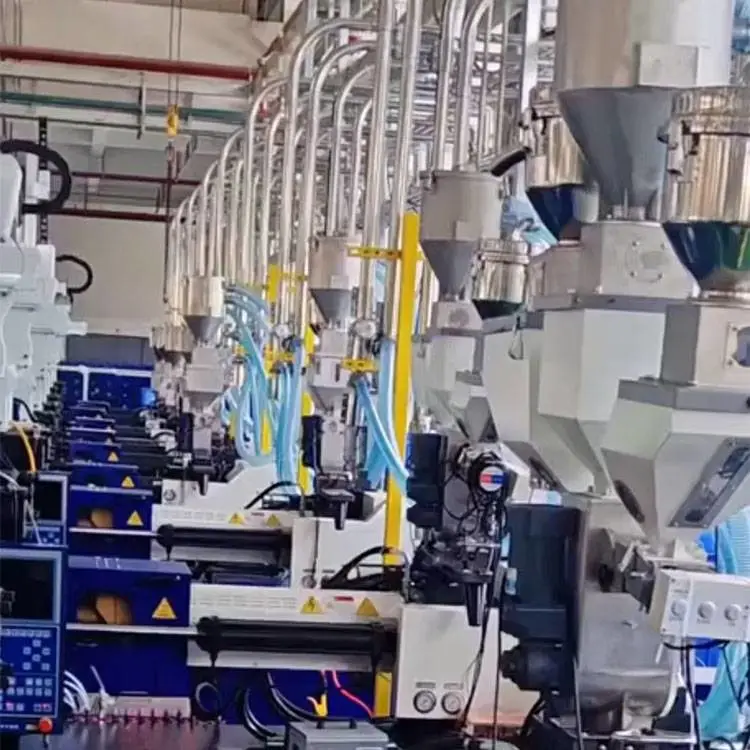

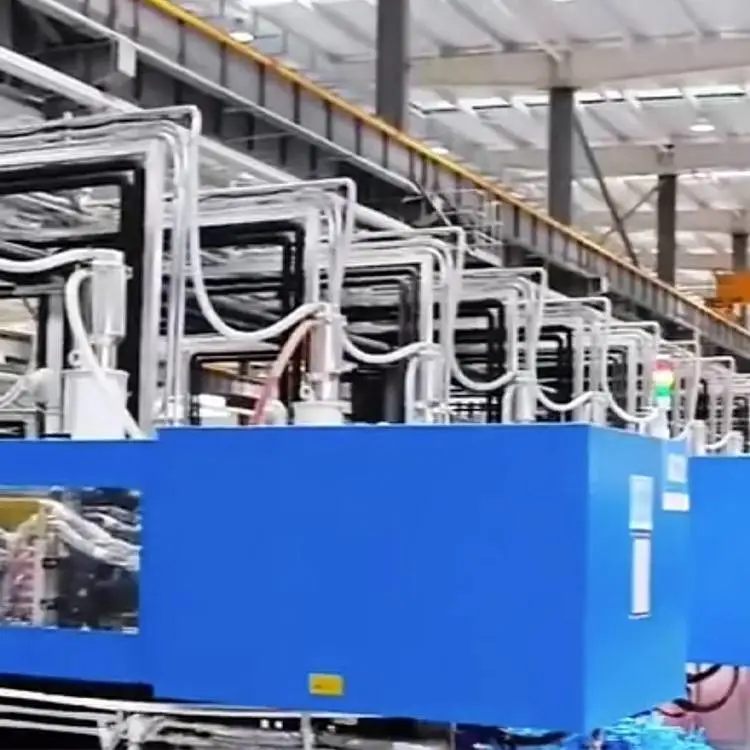

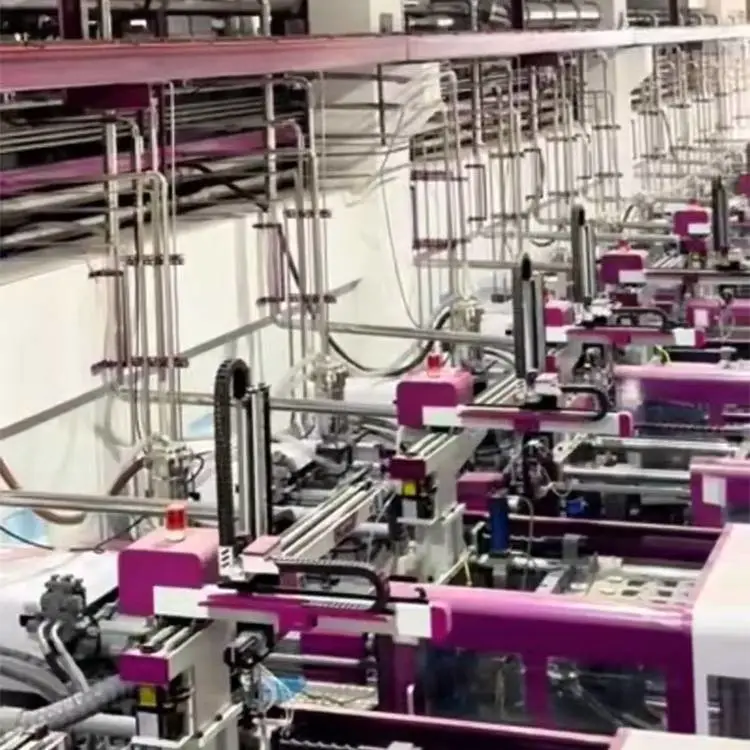

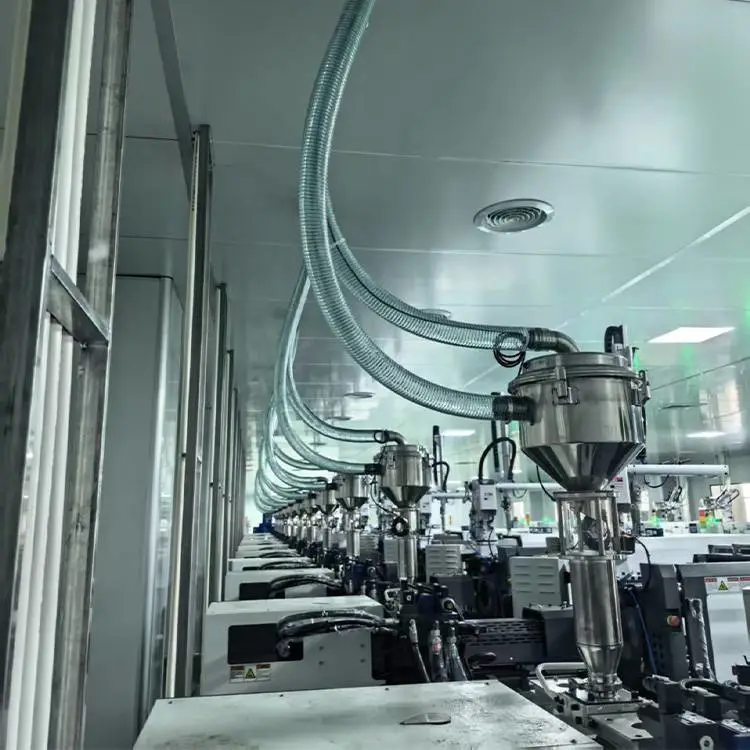

3. 中央集中上料系统（中央供料）

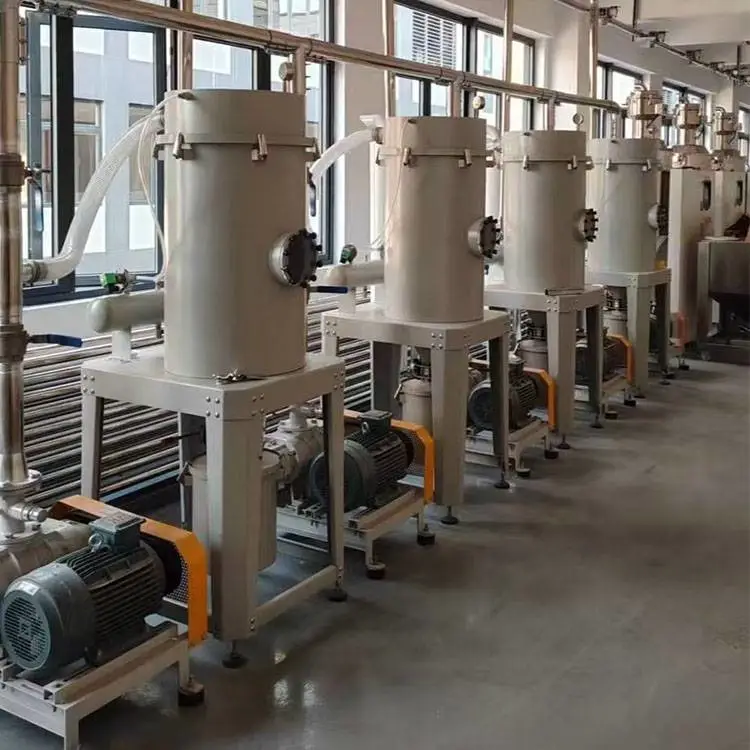

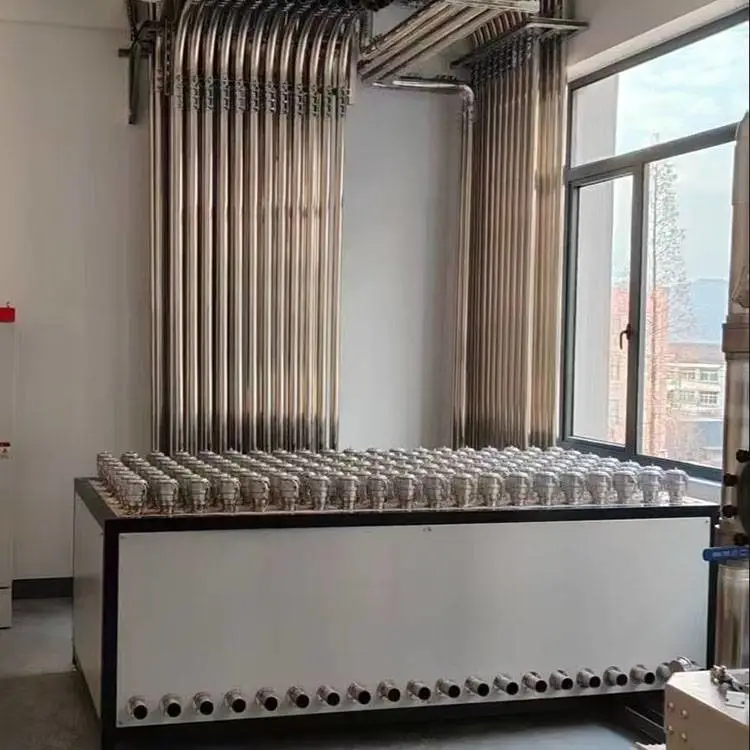

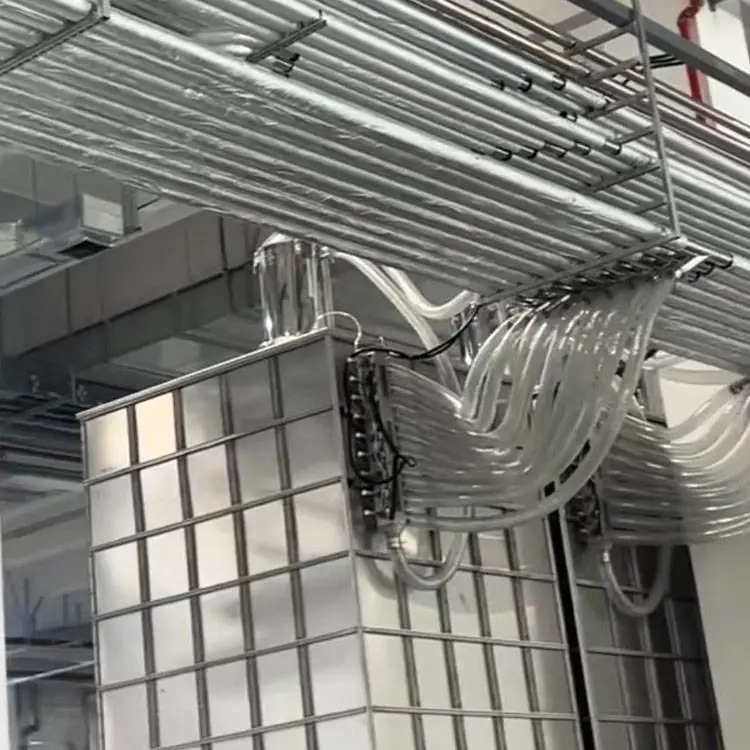

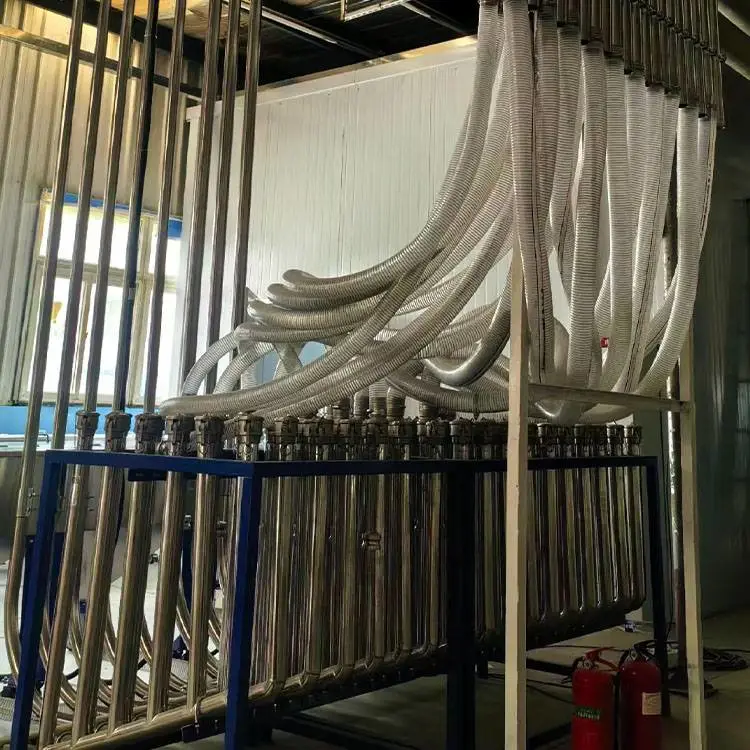

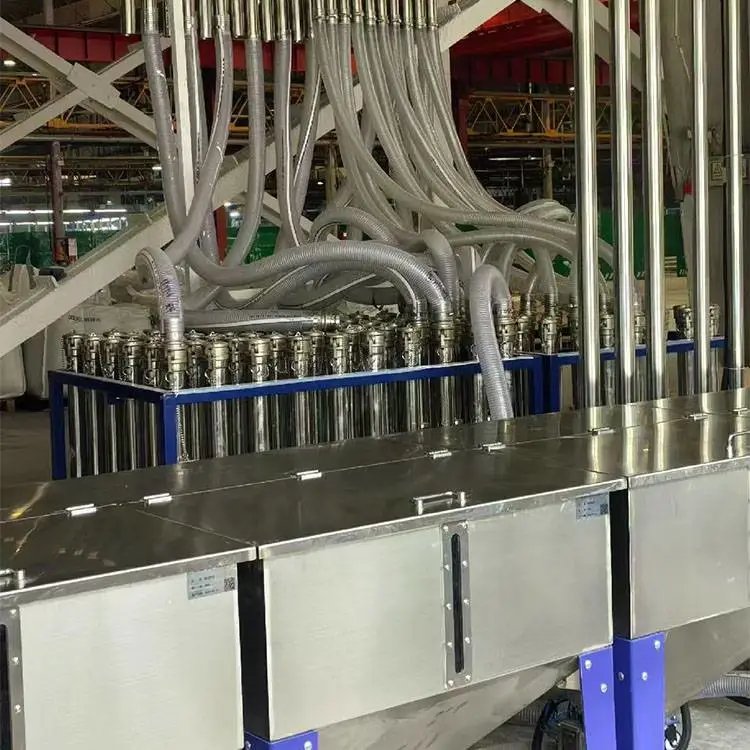

整套管网式集中输送方案，罗茨真空泵组、不锈钢硬管管路、选料分配阀、PLC 集中控制台，搭配储料仓、中央除湿干燥、混料设备，一套系统给十几台乃至几十台成型机供料。

• 特点：集中投料、车间整洁、方便 5S 管理，支持对接 MES 系统，适合 24 小时连续量产；

• 局限：前期投入大，厂房需要提前规划管路布局。

• 适用：十台以上成型机、大批量稳定生产、汽车、电子、光学塑胶大厂。

补充：失重式、体积式计量喂料机属于定量上料，多用于挤出造粒、混料配比，常和真空上料配套使用。

二、单机真空上料系统主要部件

1. 真空动力单元：碳刷马达或者无刷马达；无刷马达噪音低、寿命长，适合长时间不间断生产；

2. 不锈钢接收料斗：原料和空气在这里气料分离，颗粒落下；

3. 过滤除尘组件：滤网、滤袋、旋风集尘器，阻挡粉尘，保护真空马达；

4. 料位检测：光电料位开关，自动识别料满、缺料；

5. 电控模块：微电脑控制板，设定吸料时长、反吹清灰时间，自带过载、缺料报警；

6. 输送管路：PU 钢丝软管、不锈钢硬管、密封接头、截料阀。

三、工作原理

光电开关检测料斗料位偏低，控制器启动真空马达，管路内形成负压，空气裹挟塑料颗粒沿密闭管路吸入接收料斗； 料斗内部实现气料分离，塑料颗粒下沉落入料斗，带粉尘气流穿过滤网进入风机；达到设定吸料时间或者收到料满信号，马达停止，滤网自动反吹，把附着粉尘吹落，等待下一次缺料信号，循环运行。 如果和除湿干燥设备配套，原料先输送进入干燥桶完成烘干，烘干后的干料再密闭输送到成型机，避免干料二次回潮。

四、核心优势

? 节省人工：免去人工频繁加料，降低加料岗位用工成本，减轻工人劳动强度；

? 密闭无尘输送：全程管道输送，粉尘不外扬，减少杂质混入原料，降低黑点不良，车间整洁；

? 供料连续稳定：料位联动自动启停，避免缺料断料停机；

? 适配性强，灵活搭配：可单独配干燥料斗，也可集成在三机一体除湿干燥机，后期产能扩大可升级为中央供料；

? 多重安全保护：马达过载、缺料、堵料报警，故障自动提示，降低电机烧毁风险。

五、适用原料与行业

适用原料：PP、PE、ABS、PC、PA、PBT、PET、TPU、PMMA、改性塑料、玻纤料、粉碎水口料、色母颗粒；超细粉体需要选用专用粉体上料设备。 适用行业：注塑成型、PET 吹瓶、板材管材挤出、拉丝、无纺布、3D 打印耗材挤出、改性造粒、医疗、汽车配件、电子连接器塑胶生产。

六、选型参考

1. 输送量：按每小时原料消耗量选型，300G 适合小型机台，700G、800G 为市场主流；

2. 输送距离：常规软管输送建议控制在 8 米以内；输送距离远、高度高，选分离风机款或者中央供料；

3. 原料：水口料、玻纤料、粉尘量大，搭配旋风除尘；吸湿性工程塑料，管路做好密封，配合除湿干燥；

4. 生产模式：频繁换色换料优先单机独立上料；少品种大批量生产，可选用一拖多或者中央供料；

5. 电机：间歇生产可选碳刷马达；24 小时连续生产优先无刷马达。

七、日常维护

• 每日：观察上料是否顺畅，检查软管有没有破损漏气、接头松动，清理料斗表面积粉；

• 每周：拆卸清洗滤网，滤网堵塞会直接造成吸力下降，严重会烧毁马达；

• 定期：检查吸料软管、卡箍、气缸阀件；碳刷马达按时更换碳刷；

• 换料换色：启动管路吹扫，必要时使用清洗料清管，防止原料交叉污染。

八、简易对比

• 单机真空上料：投入低、灵活独立，适合小车间、频繁换料；

• 一拖多上料：中等规模，减少风机数量，性价比居中；

• 中央集中上料：适合多机台规模化工厂，自动化程度高，一次性投入高。
