功能介绍

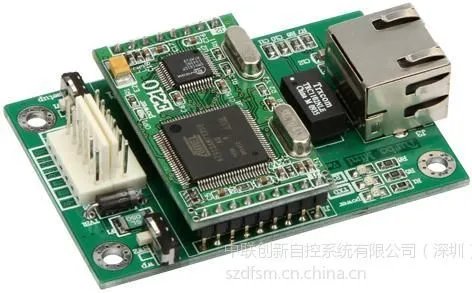

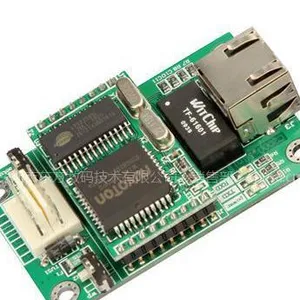

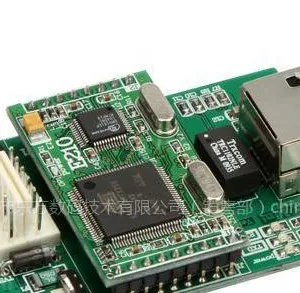

　　C2000 E2MA是具有高性价比且稳定可靠的串口设备嵌入式联网模块，它提供RS-485和TTL串口到TCP/IP网络和TCP/IP网络到RS-485和TTL串口数据透明传输，它可以使设备立即具备联入TCP/IP网络的功能。

　　　C2000 E2MA向上提供10M/100M以太网接口，向下提供1个标准RS-485和TTL串行口，通讯参数可通过多种设置方式设置。C2000 E2MA可广泛应用于PLC控制与管理、门禁医疗、楼宇控制、工业自动化、测量仪表及环境动力监控系统、信息家电、LED信息显示设备和CNC管理等。

　　　特点：

　　　→具有TCP Server、TCP Client、UDP、虚拟串口、点对点连接等五种操作模式；

　　　→用户基于网络软件，不需要做任何修改就可以与C2000 E2MA通讯；

　　　→通过安装我们免费提供的虚拟串口软件，用户基于串口的软件不需要做任何修改就可以与C2000 E2MA通讯；

　　　→对于需要开发软件的用户，我们免费提供通讯动态库、设置动态库或OCX控件；

　　　→通过浏览器、设置软件或设置动态库进行参数设置；

→支持DNS域名解析功能；

　　　→低消耗设计，无需散热装置；

　　　→看门狗设计，稳定性高。

　　　a) 本产品有以下三种工作模式：

　　　1．作为TCP服务器，转换器上电后在***的TCP 端口等待数据服务器的连接请求，数据服务器在需要与转换器通讯的时候，向转换器的监听端口请求建立TCP 连接，连接建立后，数据服务器可以随时向转换器发送数据，转换器也可以随时将数据发送到数据服务器，在完成***的通讯后，数据服务器可以主动要求断开连接，否则连接一直保持。

　　　2．作为TCP客户端，转换器上电时会主动向服务器请求连接，直到TCP连接建立为止，并且连接一旦建立将一直保持，连接建立后，数据服务器可以随时向转换器发送数据，转换器也可以随时将数据发送到数据服务器。

　　　3．UDP方式有两种：

　　　当C2000 工作在“UDP normal”模式时，C2000会回应所有的IP地址和端口发过来的数据，并将返回的数据发送到***一次发给它查询请求的IP地址和端口。

　　　当C2000 工作在“UDP Appointed”模式时，它能接收所有的IP地址和端口发过来的数据，但只将返回的数据发送给***的IP地址和端口。

　　　b) 应用软件可使用三种方式与转换器通讯：

　　　1．通过本公司开发的虚拟串口管理程序，将网络数据重定向到虚拟串口，然后从虚拟串口读取数据；

　　　2．用本公司开发的控件EDSockServer.ocx(或动态库EDSockServer.dll)；

　　　3．使用Socket进行通讯。

技术参数

系统CPU32-bit ARM

RAM64KB

Flash256KB

LAN速率10M/100Mbps

接口RJ45

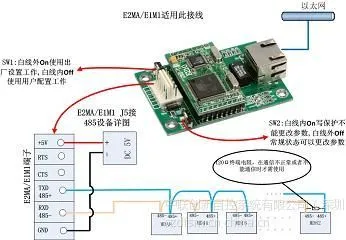

串口RS-485485+，485-，GND

TTLTXD ， RXD ， RTS ， CTS ， GND

串口通信参数效验None , Even , Odd , MARK , SPACE

数据位6，7，8

停止位1、2

流量控制RTS/CTS，XON/XOFF，None

速率300bps~115200bps

软件特点协议ARP，IP，ICMP，TCP，UDP，DHCP，HTTP，DNS

操作模式TCP Server、TCP Client、UDP、虚拟串口、点对点连接

设置C2000设置程序、Web浏览器、设置动态库、串口设置（可选）

提供软件虚拟串口软件、C2000设置程序、串口调试工具、网络设置程序EDSockServer.OCX、EDSockServer.DLL、设置动态库以及VB、VC、BC、Delphi的示例代码

驱动支持Windows 98/ME/2000/XP/2003/Vista/Windows 7 32位

电源需求电源规格5VDC，±5%

电流电流小于200mA

环境操作温度-25℃~85℃

储存温度-60℃~125℃

湿度5~95%RH，不凝露

其他定位孔间距58.42*34.036 mm

定位孔直径3.5 mm

尺寸66.55*44.25mm
