一、工作原理：由装在壳体内的一对齿轮所组成，齿轮两侧都有端盖、壳体、端盖和齿轮的各个齿间槽组成了许多密封工作腔，这个壳体的内部类似“8”字形，由两个齿轮，泵体与前后盖组成两个封闭空间，是容积泵的一种，就是两个尺寸相同的齿轮在一个紧密配合的壳体内相互啮合旋转，当齿轮转动时，齿轮脱开侧的空间的体积从小变大，形成真空，将液体挤入管路中去。吸入腔与排出腔是靠两个齿轮的啮合线来隔开的。在齿轮泵的工作过程中，只要两齿轮的旋转方向不变，其吸、排油腔的位置也就确定不变。齿轮泵的排出口的压力完全取决于泵进口压力的大小。

二、涂料齿轮泵特点：    齿轮泵结构简单、噪声低、输送平稳、自吸性能好、工作可靠、使用寿命长。

三、用途说明：广泛使用于油漆、涂料、固化剂、油墨等流体介质，定量精密输送。

四、涂料齿轮泵常用的规格有：1.5CC ; 3CC ; 5CC ; 6CC ; 8CC ; 10CC五、涂料齿轮泵的使用维护：该泵是靠齿轮转动来输送，属于精密部件。1、在安装时：必须保持在同一水平或垂直度上安装，不能有任何偏差。

2、在使用时：

A，新泵已经用轻矿油调试过泵体，因此泵体的部分中可能残留有部分轻矿油。将喷枪或回流管放入涂料桶中，将残留的轻矿油放出，直到有干净的涂料或液体流出。

B、 涂料等流体介质需要充分的过滤，必须***涂料等介质中没有微颗粒。请在进料前面加个过滤器装置，或精密过滤器等就能充分解决问题。同时也必须***料桶不能有尘等吹进。

3、齿轮泵在每次使用后：必须马上用清洗涂料等介质的溶剂清洗干净，用打循环的方式清洗，如果没有及时清洗干净泵，残留在泵中的涂料会干枯结成块，下次使用时就会磨损齿轮和密封件，泵的使用寿命应付以缩短。

4、在维修保养时：

A， 齿轮泵出轴在次有漏液时，可以不用马上更换密封件，靠撵紧出轴处的黄铜螺母就可，但必须***出轴能转动。依次这样操作，直到螺母撵到底了，出轴还能旋转却还漏液时，就需要更换密封件了。

B， 在更换密封件时，要充分清洗干净精密零部件，不能刮伤。装配时要按序细心安装。

C， 清洗后安装时，一定要保持在同一水平或垂直度上的安装，不能有任何的偏差。偏差容易造成磨损和加速齿轮泵的磨损。

需要更多资料、支持与服务，

请联系：肇庆市端州区盈晖机械配件经营部

谢谢！

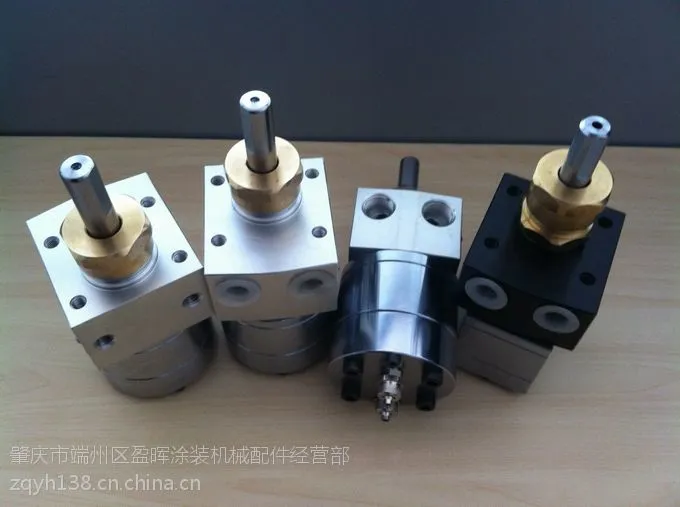

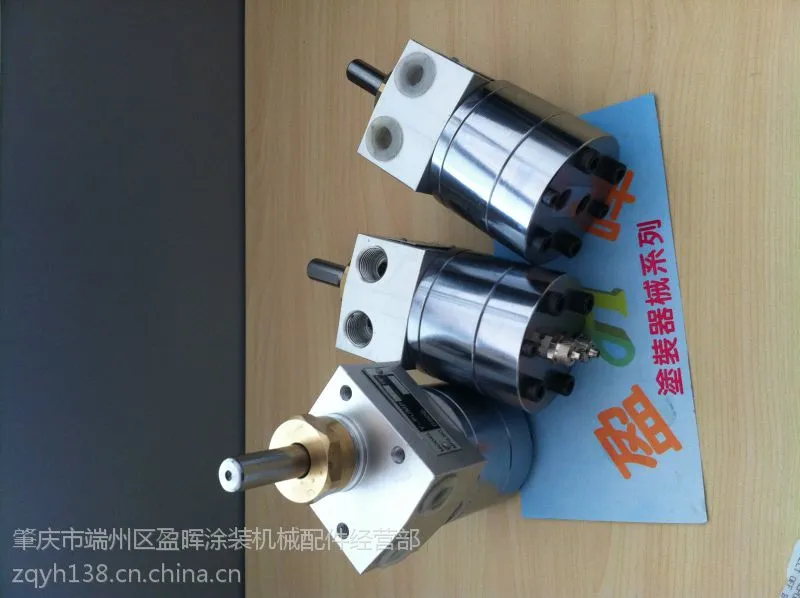

盈晖涂装机械提供的涂料齿轮泵，其齿轮精密耐磨，与泵体配合转动，转速，使流量能***地满足各种作业要求；搭90W1：10电机和变频器，能确保液体涂料不间断平稳输出；随意调节涂料齿轮泵而且即使在更换涂料及变色频繁等特殊作业场合下，这款涂料齿轮泵也能快速清洗内部、高效换色。

涂料齿轮泵适用于各类颗粒液体涂料、PU,腐蚀性溶剂、油墨、润滑油、胶水、固化剂等粘度性涂料输送，专为DISK雾化喷头能***不间断供给而设计，广泛应用于自动化喷漆机和DISK圆盘型静电喷漆机 。

这款涂料齿轮泵浦转速7—500转/分，涂料齿轮泵吐出量10—6000CC/分，涂料吐出量可根据不同工艺需要而由涂料齿轮泵***控制, 涂料齿轮泵压力为50kg/cm2。

涂料齿轮泵泵轴φ12、φ12.7mm 、油漆齿轮泵泵体安装孔：M6牙。

 涂料齿轮泵规格：1.5cc 3cc 5cc 6cc 8cc

若您对涂料油漆齿轮泵感兴趣，有意请联系手机：13376568169电话/传真0758-2702680 邮箱1793173745 @qq.com，QQ：1793173745 联系人：石小姐。我们本着"以客户为中心，产品质量为核心，信誉、服务为宗旨"，欢迎广大用户来电垂询
