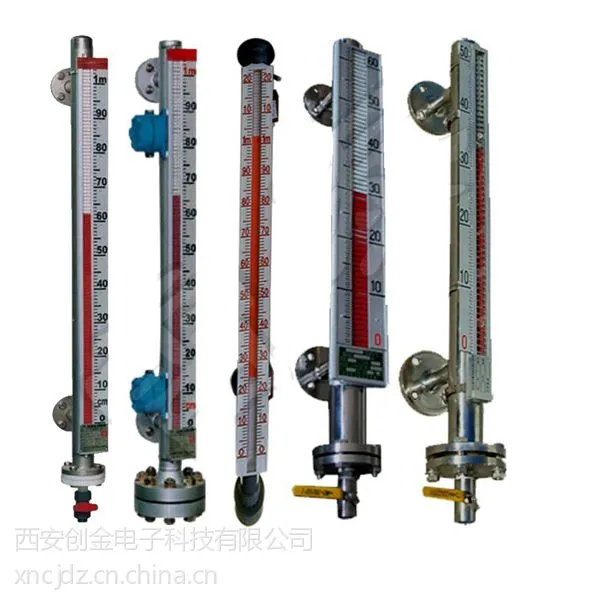

CJBH-F系列磁性液位计也称磁翻柱、磁翻板、磁性浮子液位计，可以在高温、高压、高粘度和强腐蚀条件下，***地测量液位，读数直观，显示醒目，测量范围大。配上磁性开关和液位远传变送器，可以实现液位（界位）的上、下限报警和控制及远距离检测和控制。该系列产品广泛用于电力、石油、化工、冶金、环保、医药、食品等各行业过程中的液位测量和控制。

　　CJBH-F系列磁性浮子翻柱式液位计与容器通过侧法兰相连接，这样液位计中的液体的变化实际与容器内液位变化是相一致的。液位计腔内的柱状浮子与液位计外部的磁翻板和开关实际为一组磁性系统。柱状浮子通过磁场影响翻板内的翻柱和开关内的磁性元件，从而将液位变化线性显示出来。

　　磁翻板的翻柱内装有柱状的小磁钢，而所有翻柱均匀置于铝制的卡槽之中，其轴径向间隔距离为10mm，磁翻柱一半为白色，一半为红色。当液位计中液位上升下降时，浮子随之而动，装在其顶部的***磁铁的束性磁场带动外翻板的磁翻柱转动180°。当液位上升时由白色翻为红色；反之液位下降时，翻柱由红色变白色。这样磁翻柱在无需任何电源的情况下就可反映出容器内液位的变化。它使液体介质与测量指示完全隔离，为易燃易爆和有毒介质的液位检测提供了***的手段和方法。

　　CJBH-F 液位传感器：该液位传感器用于同UZ系列磁浮子液位计一起测量液位和传输信号。由变送器与液位对应的电阻  信号转换成标准的电流信号输出。

　 CJBH-F系列磁性开关：它分普通型磁性开关和双向保持型磁性开关，与UZ系列磁性浮子液位计配套使用。
　　该产品是最常用的侧装式磁性液位计，应用广泛。浮子内磁刚选用优质***磁钢，***退磁。对于多种水、液化气、丙烯、烯酸、盐碱、多种有机无机化工介质等能使用。适用于工作压力低于6.4MPa，工作温度低于200℃的液体介质的液位介质的液位测量。
主要技术指标：
　　测量范围：500 ~ 15000mmm
　　测量精度：±10mm
　　腔体材质：OCr18Ni9
　　工作压力：1.0、1.6 、2.5、4.0、6.4MPa
　　温度范围：-160℃--350℃
　　介质比重：≥0.45g/cm3
　　介质密度差：≥0.15g/cm3（测量界位）
　　介质粘度：≤0.02pa.S
　　变送输出信号：二线制4 ~ 20mADC250Ω负载
　　连接法兰尺寸：DN20，PN2.5(HG20592-97)
