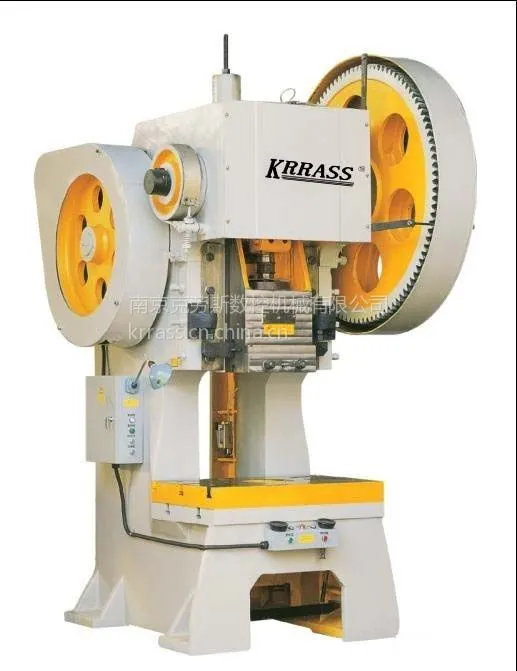

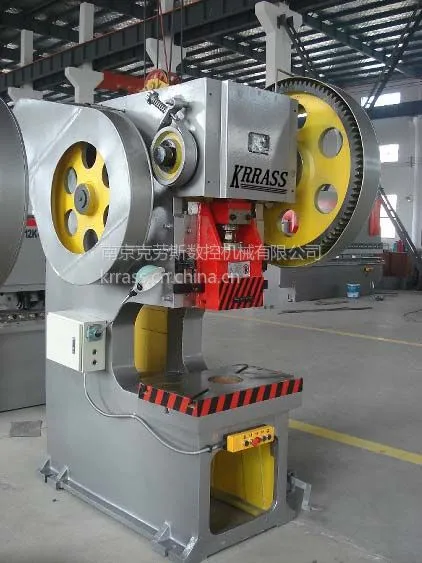

1．机身

　 机身由床身、底座和工作台三部分组成，工作台上的垫板用来安装下棋。机身大多为铸铁材料，而大型压力机采用钢板焊接而成。机身首先要满足刚度、强度条件，有利于减振降噪，***压力机的工作稳定性。

2．动力传动系统

　 动力传动系统由电动机、传动装置（齿轮传动或带传动）以及飞轮组成，其中电动机和飞轮是动力部件。在压力机的空行程，靠飞轮自身转动惯量蓄积动能；在冲压工件瞬间受力时，飞轮放出蓄积的能量，这样使电动机负荷均衡，能量利用合理，减少振动。有的冲压机利用大齿轮或大皮带轮起到飞轮的作用。

3．工作机构

　 工作机构是曲轴、连杆和滑块组成曲柄连杆机构。曲轴是压力机最主要部分，它的强度决定压力机的冲压能力；连杆是连接件，它的两端与曲轴、滑块铰接；装有上模的滑块是执行元件，最终实现冲压动作。输入的动力通过曲轴旋转，带动连杆上下摆动，将旋转运动转化成滑块沿着固定在机身上导轨的往复直线运动。

4．操纵系统

　 操纵系统包括离合器、制动器和操纵机构。离合器和制动器对控制压力机的间歇冲压起重要作用，同时又是安全***的关键所在，离合器的结构对某些安全装置的设置产生直接影响。操纵装置一般采用脚踏开关。

过载保护装置
压力机工作过程中，可能由于材料、模具、设备、操作等问题出现超载；由于滑块和上模的自重导致下降速度过快，对零件产生撞击；或由于制动器失灵、连杆折断，导致滑块坠落而引发事故。为此，应在压力机上采用一些保护性技术措施。

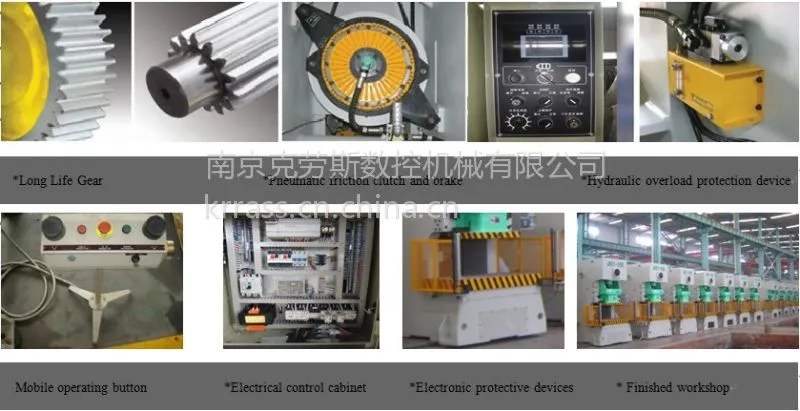

　 过载保护装置常见的有压塌式、液压式和电子检测式等。

压塌式过载保护装置

　 根据破坏式保护原理，在传动链中人为制造一个机械薄弱环节。当发生超载时，这个薄弱环节首先破坏，切断传动线路，使动力不能继续输入，后续机构运动停止，从而保护后续主要受力件不遭到损坏。压力机常用压塌块作为机械薄弱环节，保护主要受力件曲轴免受超载造成的破坏。

压塌式过我保护装置的缺点是不能准确地限制过载力，因为压塌块的破坏不仅由作用在它上面的外力决定，同时还与压塌块的材料疲劳有关。

压力机的安全使用与管理

防止冲压事故是一个复杂、综合性的工作，应从多方面、多层次给予重视。压力机本质安全和采用安全装置是压力作业安全的基础和前提，使用与管理是安全的***，包括制定严格的安全操作规程、创造良好的环境和舒适的工作条件，采用辅助安全措施等。否则压力机及其安全装置再好，但得不到正确的使用和维护，甚至遭到人为损坏或拆除，事故仍可能发生。

（一）、手用工具

　 冲压事故率的时段发生在送、取料阶段，而我国目前相当数量的冲压机械还仍然靠手工送、取料。解决这个问题的一个廉价简便的方法就是利用手用工具。手用工具的作用是以工具代手，避免操作者手伸进模口区的危险。

　 手用工具是指在压力机主机以外，为用户安全操作额外提供的手用操作工具。手用工具种类很多，常用的有手用钳、钩、镊、夹、各式吸盘（电磁、真空、永磁）及工艺专用工具等，是安全操作的辅助手段。

　 手用工具的设计和选用要注意以下几点：

1．符合安全人机工程学要求

　 手用工具的手柄形状要适于操作者的手把持，并能阻止在用力时，手向前握或前移都不能达到不安全位置，避免因使用工具不当而受到伤害。

2．结构简单、方便使用

　 手用工具的工作部位应与所夹持坯料的形状相符，以利夹持可靠、迅速取送、准确入模。

3．不得对模具造成损伤

　 手用工具应尽量采用软质材料制作，以防在意外情况下，工具未及时退出模口，而在模具又闭合时，造成压力机过载。

4．符合手持电动工具的安全要求

　 手持电动工具应采用安全电压，并***绝缘。

需要强调指出，在正常操作时，坚持使用手用工具对降低冲压事故确实能起到一定作用，但手用工具本身并不具备安全装置的基本功能，因而不是安全装置。它只能代替人手伸进危险区，不能防止操作者的手意外伸进危险区。采用手用工具还必须同时使用安全装置。

（二）、良好的工作环境和操作位置

　 冲压作业单调、重复，容易引起操作者疲劳；噪声和振动使操作意识下降，这也是导致事故的重要原因之一。如果操作者的姿势不正确，会加速疲劳，增加危险性，所以操作位置和姿势，以及周围环境诸因素都应给予充分注意。

压力机安全操作注意事项

　 根据压力机不同机器种类和加工要求，制定有针对性、切实可行的安全操作规程，并进行必要的岗位培训和安全教育。使用单位和操作者必须严格遵守设计制造单位提供的安全使用说明的规定和操作规程，正确地使用、检修。压力机一般安全操作要求如下：

　 ，开动设备前，要检查压力机的操纵部分、离合器和制动器是否处于有效状态，安全防护装置是否完整好用，曲柄滑块机构各部有无异常。发现异常应立即采取必要措施，不得带病运转，严禁拆卸和损坏安全装置。

　 ***，正式作业前须经空转试车，确认各部分正常后方可工作。开机前应清理工作台上一切不必要的物品，防止开车振落击伤人或撞击开关引起滑块突然启动。

　 第三，操作必须使用工具，严禁用手直接伸进模口取物，手用工具不得放在模具上。

　 第四，在模口区调整工件位置或揭取卡在模内的工件时，脚必须离开脚踏板。

　 第五，多人操作同一台压力机应有统一指挥，信号清晰，待对方作出明确应答，并确认离开危险区再动作。

　 第六，突然停电或操作完毕应关闭电源，并将操纵器恢复到离合器空挡，制动器处在制动状态。

　 第七，对压力机进行检修、调整以及在安装、调整、拆卸模具时，应在机床断开能源（如电、气、液）、机床停止运转的情况下进行，并在滑块下加放垫块可靠支护。机床启动开关处挂牌通告警示。

压力机的安全管理

　 压力机的安全管理包括如下内容：

　 ，企业的安全技术部门和设备主管部门必须参加压力机（包括剪切机）安装、大修后试运转的验收工作，以及在用设备的安全定期检验工作，验收合格后方可使用。

　 ***，对每台设备建立完整的设备档案。档案应包括：制造厂名称、安装单位及检修、改造中所提供的质量证明文件和技术资料，使用中发生设备、人身事故等情况。

　 第三，建立交接班制度、岗位责任制度、维护保养制度、定期检验与检修制度、事故登记与报告制度等，并严格执行。

　 第四，操作者必须年满18周岁并经过企业部门的专门培训，熟悉设备性能和维护保养知识，经安全考试合格后方可凭证上岗操作。
