1、适用范围
1.1 用于扑灭A、B、C各类火灾，能安全有效地使用在有人的场所；
1.2 药剂喷放后，要求不留痕迹或清洗残留物有困难的场所；
1.3 保护区含贵重物品、无价珍宝、珍贵档案以及软硬件等；
1.4 特别适合于：电信主控机房、机场控制机房、银行金库、档案馆、图书馆、计算机房等场合。
2、系统组成及技术参数
a)灭火形式：全淹没式
b)充装密度：≤950kg/m3
c)气瓶容积：1）灭火剂储存瓶：40L、70L、90L、120L、150L、180L。
d）启动钢瓶：4L、6L、8L、12L、
e)充装压力（20℃）：4.2MPa
f)使用电源：DC24V
g)启动方式：电启动（DC18～DC24V）
1）气动启动：气体压力≥0.35MPa
2）应急机械手动启动：机械操作力≤150N
h)启动气源：氮气（N2）
i)工作压力：6.0MPa
j)灭火剂喷放时间：≤10s
3、储存瓶组
储存瓶组是自动灭火系统用于储存及释放灭火剂的主要部件，按设计要求充装七氟丙烷和增压氮气。火灾发生时将灭火剂释放出去进行灭火。
4、工作原理
七氟丙烷储存在容器瓶内，当发生火警时，来自驱动瓶组的控制气体使容器阀动作，刺破容器阀的密封片使容器阀开启，七氟丙烷灭火剂通过虹吸管从容器阀出口释放。
紧急情况时，可用手指拉住保险扣拉手，将保险扣拉出，拍击手动按钮，刺破容器阀的密封片使容器阀开启，直接释放出灭火剂，实施灭火。

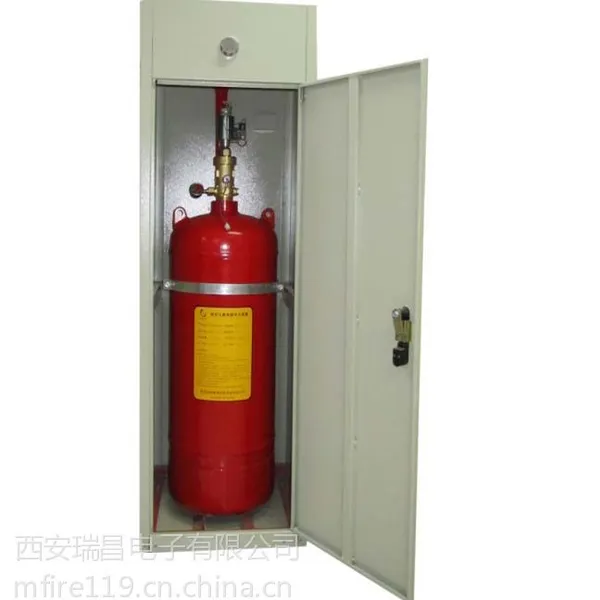

5.柜式七氟丙烷装置机柜外形尺寸：

(1)产品名称：柜式七氟丙烷灭火装置                            (2)产品名称：柜式七氟丙烷灭火装置
型号：GQQ70/2.5SS                                            型号：GQQ90/2.5SS
单瓶组外形尺寸mm（长×宽×高）                               单瓶组外形尺寸mm（长×宽×高）
500×500×1500                                                500×500×1700
双瓶组外形尺寸mm（长×宽×高）                               双瓶组外形尺寸mm（长×宽×高）
940×500×1500                                                940×500×1700

(3)产品名称：柜式七氟丙烷灭火装置                             (4)产品名称：柜式七氟丙烷灭火装置
型号：GQQ120/2.5SS                                            型号：GQQ150/2.5SS
单瓶组外形尺寸mm（长×宽×高）                                单瓶组外形尺寸mm（长×宽×高）
500×500×1900                                                 550×550×1900
双瓶组外形尺寸mm（长×宽×高）                                双瓶组外形尺寸mm（长×宽×高）
1000×500×1900                                                1100×550×1900

(5)产品名称：柜式七氟丙烷灭火装置
型号：GQQ180/2.5SS
单瓶组外形尺寸mm（长×宽×高）
550×550×2150
双瓶组外形尺寸mm（长×宽×高）
1100×550×2150
