•  可编程模块化输入，可支持热电偶、热电阻、电压、电流及二线制变送器输入；适合温度、压力、流量、液位、湿度等多种物理量的测量与显示；测量精度高达 0.3 级。

•  支持多达四路报警功能，包括二路上限及二路下限报警，可以独立输出也可共用一路继电器输出。

•  具备数字校正、数字滤波及热电偶冷端自动补偿功能，免维护且使用方便。

•  支持 RS485 通讯接口功能，安装 S 或 S4 模块可与上位机通讯，通讯协议与 AI 系列仪表兼容。

•  支持温度变送输出功能，采用*** 0.2 级高精度电流输出模块 X3，综合变送精度达 0.5 级。

• “发烧”级硬件设计，采用钽电容或陶瓷电容替代电解电容，具备比同级产品***的电源消耗、更高的可靠性、稳定性及更宽广的温度使用范围；其电源及 I/O 端子均通过 4KV/5KHz 的群脉冲抗干扰实验。

•  全球通用的 100~240VAC 输入范围开关电源或 24VDC 电源供电，具备防雷击和 10 秒防误接 380VAC 电源的防护功能。

技术规格

•  输入规格（一台仪表即可兼容）：

热电偶：K、S、R、E、J、N

热电阻：Pt100、Cu50

线性电压：0~5V、1~5V、0~500mV、0~100mV、0~60mV、0~20mV、0~10V

线性电流（需外接精密电阻分流或在 MIO 位置安装 I4 模块）：0~20mA、4~20mA 等

线性电阻：0~80 欧、0~400 欧（可用于测量远传电阻压力表）

•  测量范围：

 K(-50~+1300℃ )、S(-50~+1700℃ )、R(-50~+1700℃ )、E(0~+800℃ )、 J(0~+1000℃ )、N(0~+1300℃ )、PT100(-200~+800℃ )

•  线性输入：-9990~+30000 由用户定义

•  测量精度：0.3 级（0.3%FS±1 个字）

•  分辩率：温度测量时对于 K、E、J、N、 Pt100 为 0.1℃，对于 S、R 为 1℃

•  温度漂移：≤ ±0.015%FS ／℃（典型值约 ±75ppm/℃）

•  电 磁 兼 容：IEC61000-4-4（ 电 快 速 瞬 变 脉 冲 群 ），±4KV/5KHz；IEC61000-4-5（浪涌），4KV

•  变送输出：在 OUTP 位置安装 X3 电流模块后，可将测量值 PV 变送为标准电流输出，负载电阻 500 欧

•  报警功能：上限、下限、***上限及***下限报警功能，可选购安装继电器模块将报警信号输出

•  隔离耐压：电源端、继电器触点及信号端相互之间 ≥ 2300VDC；相互隔离 的弱电信号端之间 ≥ 600VDC

•  电源：100~240VAC，-15%，+10% / 50~60Hz；或 24VDC/AC，-15%，+10%

•  电源消耗：≤ 5W

•  使用环境：温度 -10~+60℃；湿度≤ 90%RH

•  面板尺寸：96×96mm、160×80mm、80×160mm、48×96mm、 96×48mm、72×72mm、48×48mm

•  开口尺寸：92×92mm、152×76mm、76×152mm、45×92mm、92×45mm、68×68mm、45×45mm

•  插入深度：≤ 100mm

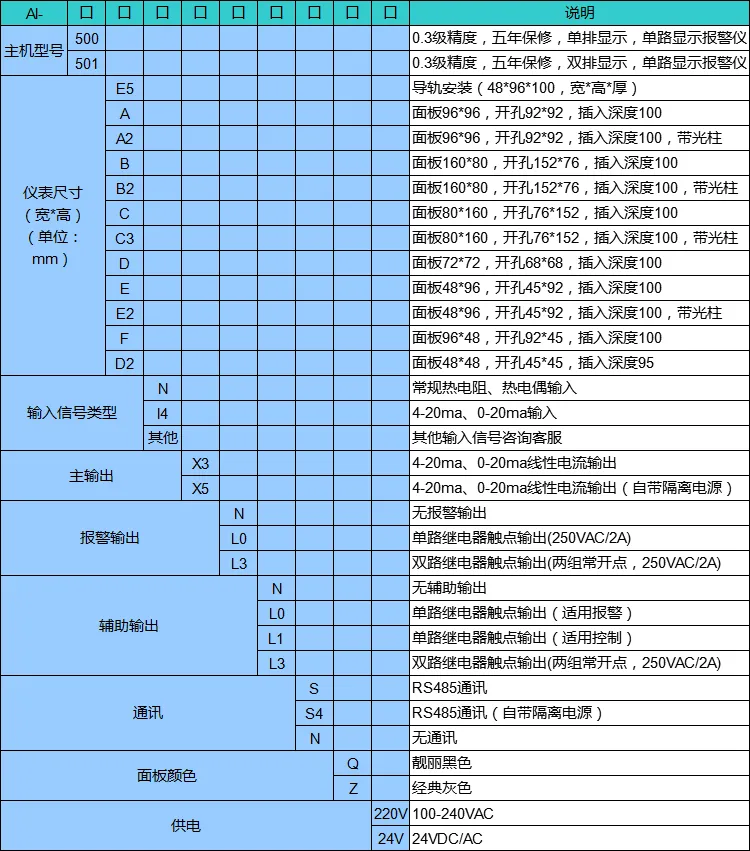

型号定义

AI-501 A N X3 L3 N S4 — 24VDC

                                                                         a   b c  d   e  f   g          h

 这表示一台仪表：a基本功能为 AI-501 型仪表；b面板尺寸为 A 型（96×96mm）；c辅助输入（MIO）没有安装模块；d主输出（OUTP）安装 X3 线性电流输出模块；e报警（ALM）安装 L3 双路继电器触点输出模块；f辅助输出（AUX）没有安装模块；g通讯（COMM）装有自带隔离电源的光电隔离型 RS485 通讯接口 S4；h仪表供电电源为 24VDC 电源。
