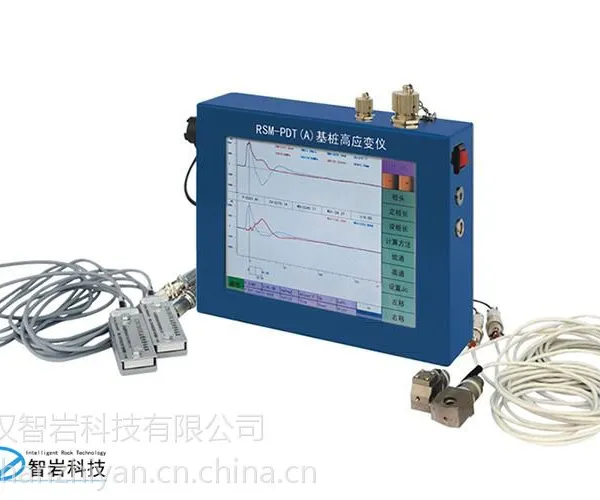

RSM-PDT（A）基桩高应变检测仪

用途：

• 基桩高应变承载力检测
• 基桩低应变反射波法完整性检测
•

符合：

• 《建筑基桩检测技术规范JGJ106-2003》
• 《公路工程基桩动测技术规程JTG/TF81-01-2004》
• 《铁路工程基桩无损检测规程TB10218-2008》

技术特点：

1、采样速度高，可以完成60锤/分钟采集工作，顺利完成打桩监控测试

2、采用8.4寸真彩液晶显示屏，波形清晰直观，背光可调

3、体积小巧，便捷性高

4、多核16位A/D组合设计，动态范围大，信噪比高

5、实时监测现场传感器安装状态

6、应变自动调平衡，软件界面友好，操作简单

7、采用触摸屏操作，软件界面简单，操作方便

8、高强度铝合金机壳，重量轻、防尘防水

9、现场即现Case法分析结果，F-ZV曲线，上下行波曲线

10、可兼容市场主流接头及传感器

性能指标：

型  号                                                                          RSM-PDT（A）

显示方式   8.4真彩液晶显示器800×600

背光可调                 放大器带宽                                                              2Hz~12KHz

存储量                     10万锤数据                                                             传感器带宽        1Hz~12KHz

主控系统                 Cortex AX                                                                 供电模式            内置锂电池＞6小时

采样间隔                 5μs～65536μs 连续可调                                           操作方式            触摸屏

记录长度                 1k                                                                              通道数                低应变：一个通道高应变：四个通道

A/D转换精度         多核16位A/D                                                        道间相位差        ＜50μs

浮点放大倍数         1-256位                                                                    传感器                前放电压型加速度计、应变环、速度计

系统噪声电压         ＜30μv                                                                       工作温度            -20℃~+55℃

动态范围                 ≥80dB                                                                       重量                    1.8kg

传输方式                 USB                                                                          体积                    22×17×6cm

标准配置：

序号     名称                                        数量             备注

1            RSM-PDT(A)主机                  1台

2            高应变前放电压型加速度计                     1对

3            高应变应变环                        1对

4            高应变测试电缆                    1根              L=20米
