产品名称：对夹多瓣旋启式止回阀

产品型号：H76W、H76H、H76X

产品口径：DN15～DN1200

产品压力：0.6～42.0MPa

产品材质：铸钢、不锈钢、合金钢等

产品简介：制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、

英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不

锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196

℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动

、液动、电动。

产品介绍：

针对国内传统使用的H44型法兰连接旋启式止回阀具有体积笨大，流体阻力大，阀门关闭时水锤压力高，安

装、维修难，使用寿命短等缺点。阀门供应网针对传统法兰结构止回阀存在的问题，研制生产了对夹式止回

阀系列，H76对夹双瓣旋启式止回阀具有结构长度短，体积小、重量轻，阀瓣关闭快速，水锤压力小，安装

方便，流体阻力小，动作灵敏、密封性能好，阀瓣行程短、关阀冲击力小，整体结构、简单紧凑，使用寿命

长、可靠性高等特点。

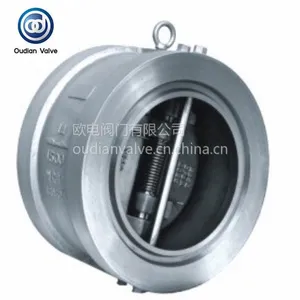

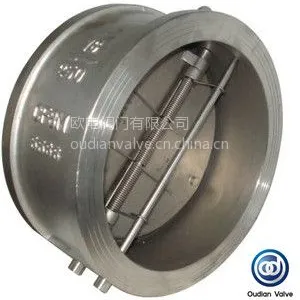

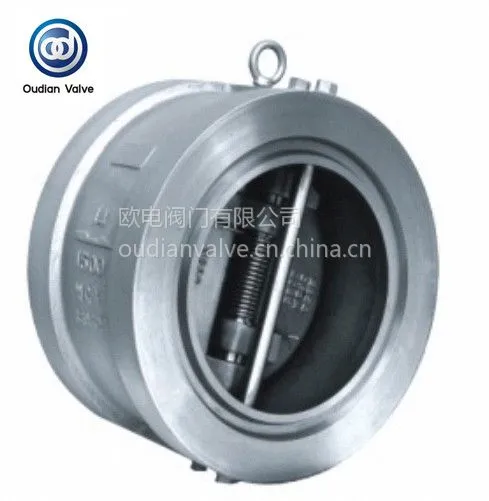

双瓣旋启对夹式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹式连接，结构紧凑。由于阀瓣的关

闭行程短，并有弹簧加载，关闭速度快，可***减少水锤现象。产品具有体积小、重量轻、动作灵敏、密封

可靠、安装方便等特点，可水平安装或垂直安装，可适用于水、蒸气、油品、硝酸、醋酸、强氧化性介质等

多种介质。

应用范围：

双瓣旋启对夹式止回阀适用于公称压力PN10～PN420、Class150～Class2500；公称通径DN15～DN1200、

NPS1/2～48；工作温度-196℃～540℃的各种管路上，用于防止介质倒流。通过选用不同的材质，对夹式止

回阀可适用于石化、冶金、电力、轻工、食品等行业中水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素

等多种介质。

结构特点：

1. 结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8；

2. 体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20；

3. 阀瓣关闭快速，水锤压力小；

4. 水平管道或垂直管道均可使用，安装方便；

5. 流道通畅、流体阻力小；

6. 动作灵敏、密封性能好；

7. 阀瓣行程短、关阀冲击力小；

8. 整体结构、简单紧凑、造型美观；

9. 使用寿命长、可靠性高。

标准规范：

设计制造标准：JB/T 8937

结构长度标准：GB/T 12221-2005

连接法兰标准：GB/T 9113

压力温度等级：GB/T 12224-2005

试验检验标准：GB/T 13927-2008
