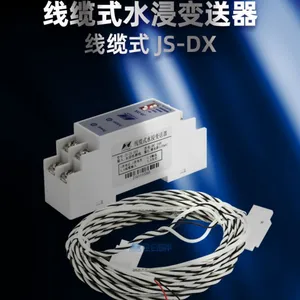

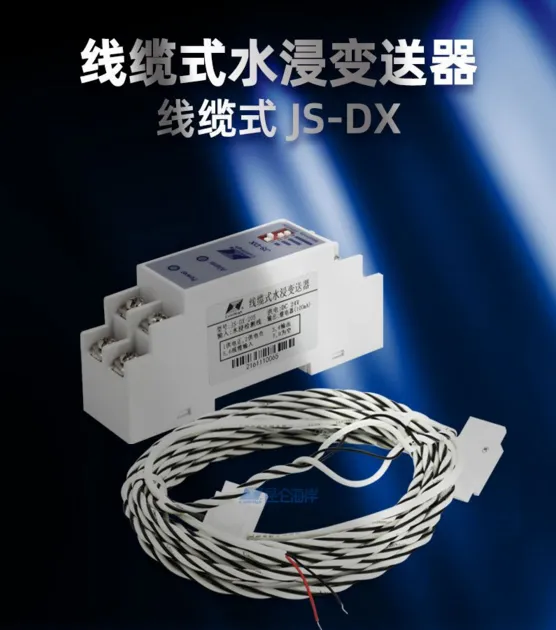

一.产品简介

JS-DX系列水浸变送器是一款配合水浸传感器使用的分体式导轨安装的新型变送器，主要用于监测现场某处或连续多处是否有积水险情，其原理是变送器调幅激励水浸传感器，一旦检测的水浸传感器所在位置某处有水，激励信号变化反馈给变送器，由变送器专用芯片对其进行放大、整形、比较、输出高低电平或继电器告警。该系列产品使用电源，输入，输出三端隔离技术，***程度提高电气兼容性和系统可靠性；输入的防氧化，防极化，防腐蚀设计；输出的光电隔离和线圈隔离保护，******产品的可靠性和寿命。

该系列产品精密机房、图书馆、宾馆、饭店、仓库等一些需要对有积水状况进行告警的场所。

二．产品特点

1.隔离性高：电源，输入，输出三端隔离设计;

2.四档灵敏度：可根据现场情况可调变送器灵敏度的位;

3.分体设计：变送器标准导轨式安装;传感器与变送器分体式设计;

4.***技术：传感器使用内置金属导体的导电橡胶线缆通过双绞连接方式固定在软线支架上设计;

5.使用特点:水浸传感器需紧贴地面安装,无方向极性要求，防氧化，防极化，防腐蚀设计;

6.适用场合广：根据现场检测范围大小可定制相应长度的水浸传感器;(最长50米)

三．主要技术参数

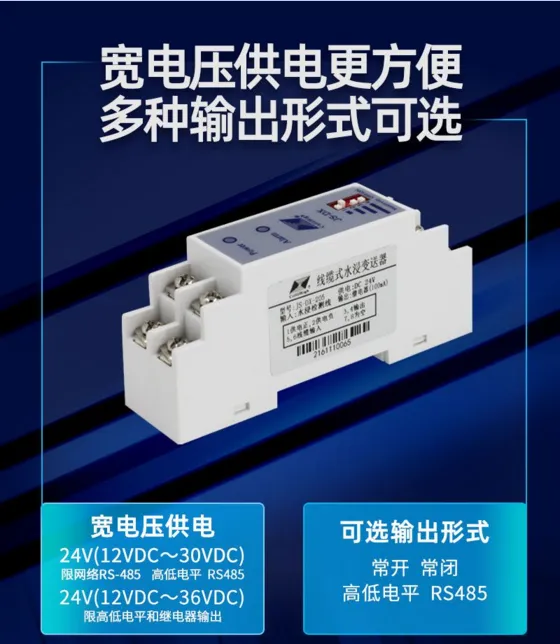

1. 供电电压：DC 24V (12V~36V)

2.工作温度：变送器 -20℃~60℃

            传感器  0℃~60℃

3.工作湿度：变送器 0%RH ~80%RH

            传感器 0%RH ~95%RH

4. 误 报 率：＜100ppm

5. 静态功耗: 0.5W

6. 报警功耗：1.2W

7. 输出形式：继电器( 负载电流100mA)

             高低电平输出：

             VL 为0V（+0.5V）

             VH为 5V 或12V(±0.5V)

8. 线缆长度：5m、10m、15m、20m、30m、40m、50m

9. 灵敏度调节：避免空档位使用，出厂设置默认2档

          档位1：0kΩ~5kΩ

          档位2：0kΩ~10kΩ

          档位3：0kΩ~25kΩ

          档位4：0kΩ~430kΩ

注：（档位数字越大越容易报警, 档位大遇极少水即可报警,同时也可能会产生误报）

10. 带载能力：固态继电器 ≤100mA

             （电流可以达到1A，需定做）

              高低电平   ≥3kΩ

注：高电平输出12V时，供电电压应高于16V

11. 隔离强度：DC 2000V

12. 抗干扰等级：EMC国标3级

13. 产品重量:变送器约 65g

四．产品外型尺寸

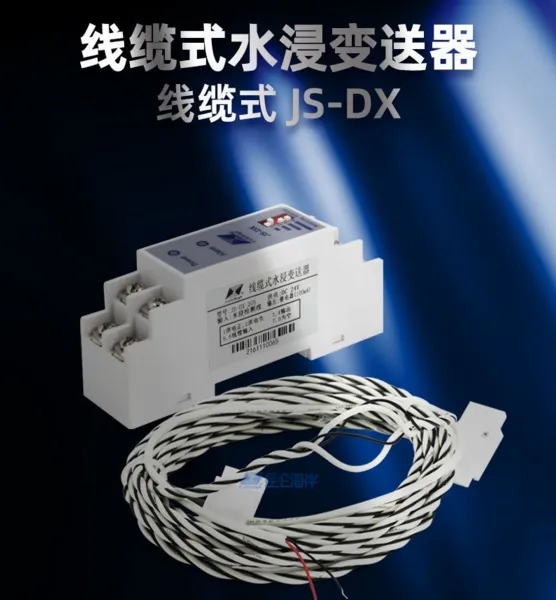

    变送器外形图

    传感器线缆外形图

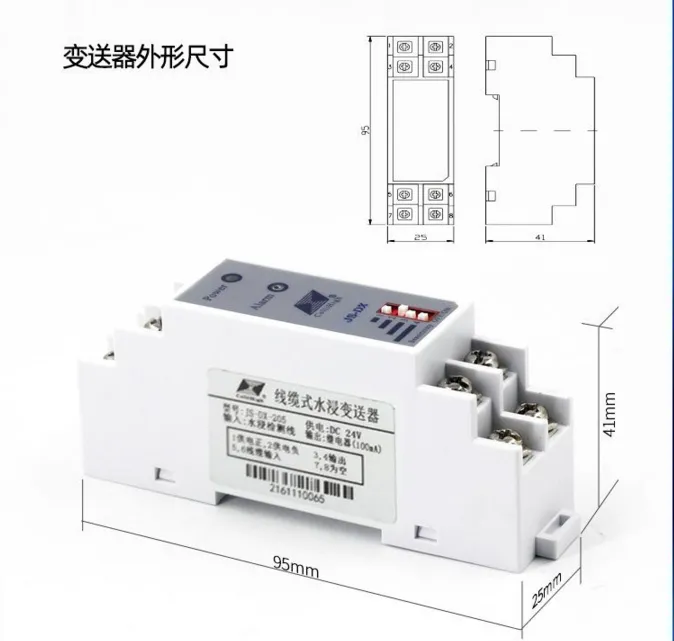

    变送器尺寸图

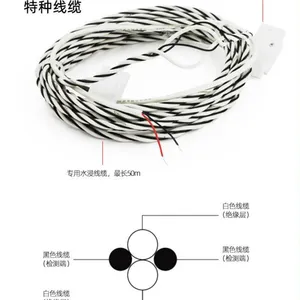

五．水浸传感器剖面图

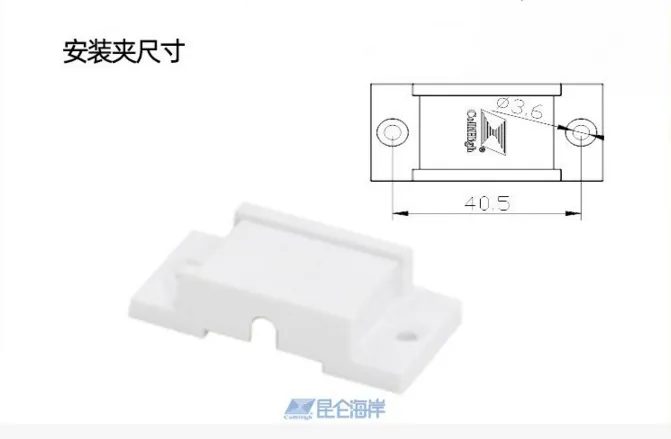

六．安装夹尺寸图

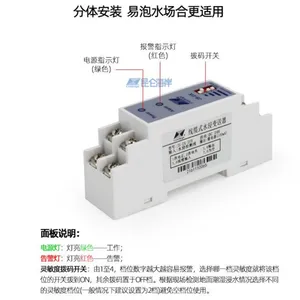

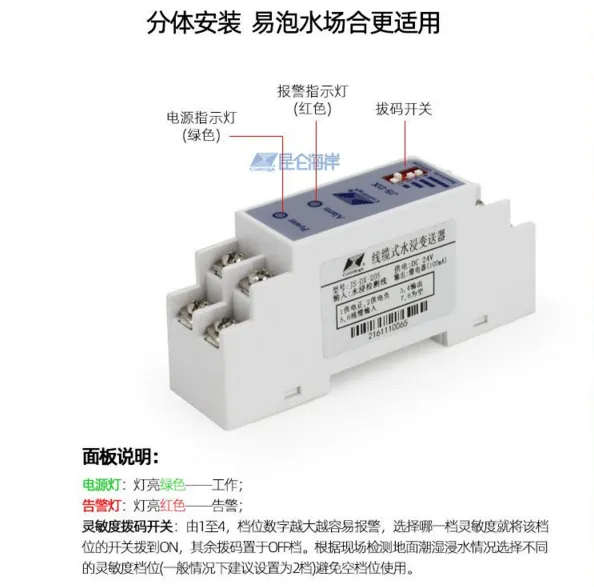

七. 面板说明

电源灯：灯亮绿色——工作；

告警灯：灯亮红色——告警；

灵敏度拨码开关：由1至4，档位数字越大越容易报警，选择哪一档灵敏度就将该档位的开关拨到ON，其余拨码置于OFF档。根据现场检测地面潮湿浸水情况选择不同的灵敏度档位(一般情况下建议设置为2档)避免空档位使用

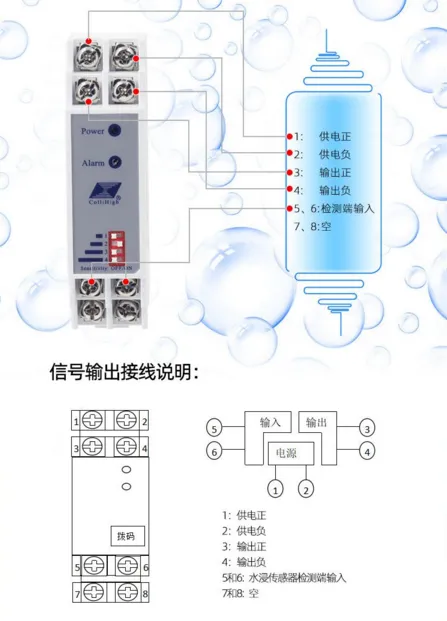

八. 接线说明

1：供电正

2：供电负

3：输出正

4：输出负

5和6水浸传感器检测端输入

7和8空

九.安装方式

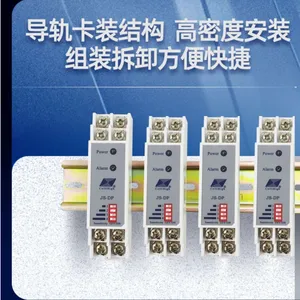

1.变送器分体安装,可固定在标准35mm型DIN导轨槽上(变送器安装位置应高于检测方位,防止变送器浸水而损坏)

2．用安装夹将传感器线缆固定于探测区域，必须使传感器线缆和需检测区域完全接触以达到良好的检测效果。（安装夹可以用膨胀螺栓或高强度双面胶两种方式固定于检测平面,标配为膨胀

螺栓。）

3．安装夹标配为每米1个（实际安装时，可视探测区域平整程度增减安装夹个数）

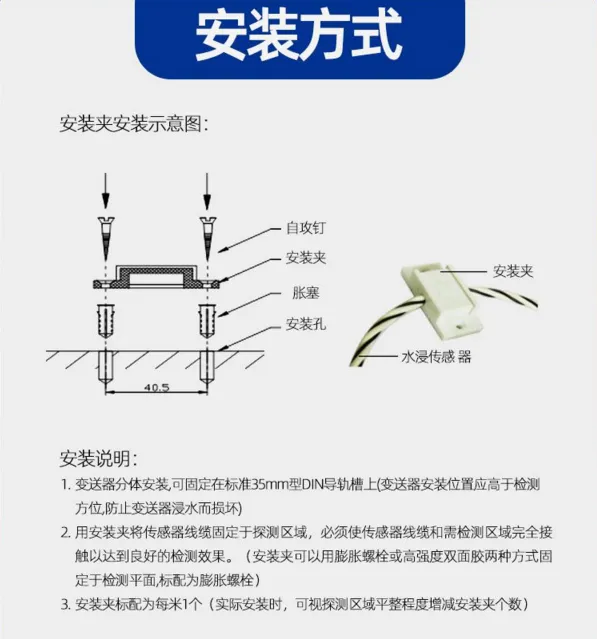

安装夹安装示意图：

十.检测方法:

1.使用前请认真阅读本说明书，确保接线正确。接通DC24V后，绿色指示灯亮，表示供电正常；

2.传感器线缆必须拉直使用，避免线缆相互导通，引起误报.

3.传感器线缆遇水时，导电***于告警上***红色的告警指示灯亮，由变送器输出短路报警信号（或开路报警信号），水浸解除后，红灯灭，变送器又处于警戒状态。

十一.产品维修及保养

1.如果变送器出现故障，请与我公司的售后服务取得联系，确认问题后需要把变送器寄回本公司维修时请附带以下信息：

·现场环境描述；

·故障现象；

2. 变送器属于精密仪器，应存放在干燥通风的室内环境，避免阳光直晒。产品清洗只能使用易挥发的试剂清洗变送器，避免使用带有腐蚀性的试剂清洗，如酸、碱性溶剂，家用洗涤剂等。

十二.注意事项

1. 当收到产品时请检查包装是否完好，并核对变送器规格型号和水浸传感器长度是否与您选购的产品相符。

2.传感器线缆在安装时注意不要紧贴在导体（如钢管）上,同时也不要让水浸传感器的两条黑线有接触，导致变送器会一直处于告警状态。

3.安装传感器线缆时，必须拉直使用,不要用力过大，避免相互导通,尽量少弯折传感器线缆。

4.传感器线缆检测到漏水告警后,应即时处理,严禁漏水深度高于变送器,导致变送器被水浸泡而损坏。

5.本产品是电子产品，报废会产生环境污染，报废时应遵循国家电子器件报废相关标准。

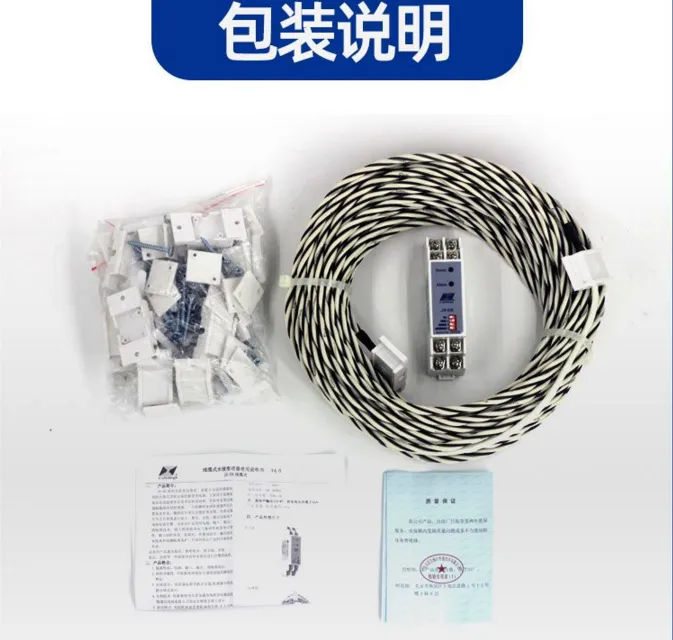

6.按照装箱清单检查收到产品是否和装箱清单一致,变送器一台，相应长度（n米）的传感器线缆一个,说明书一份，合格证一份，安装夹n-1个，膨胀螺钉2（n+1）个。
