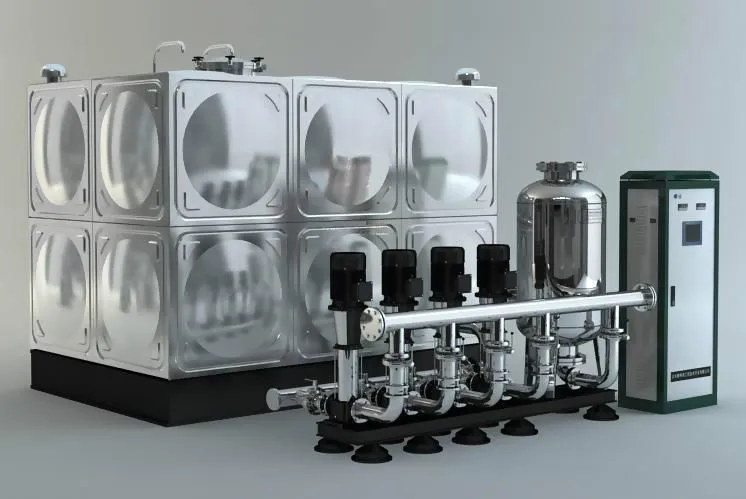

       智能化箱式泵站（箱泵一体化供水设备）是在组合式不锈钢水箱和变频恒压供水的基础上开发研制的，并加装防负压、防倒流、防水质恶化等控制装置。智能箱式泵站与普通的变频供水设备和箱式泵站相比，具有节能***、噪音低、占地少、可靠性高等优点。

详细介绍

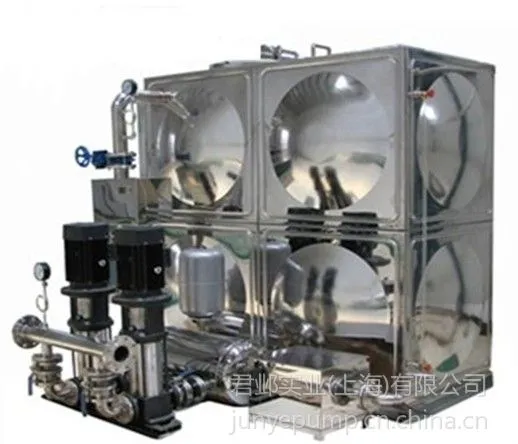

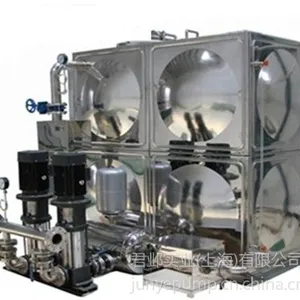

智能箱式泵站:箱式变频供水(箱泵一体化供水设备)原

      解析管网水经过管路，过滤器及倒流防止器进入稳流补偿器，再经过稳流补偿器通过水泵加压到用户，其供水流程比较简单，其核心技术部分是如何消除供水过程中的负压现象，而其核心部件又在于稳流补偿器的结构和原理，下图是其稳流补偿器的结构剖面图，通过此图我们来分析一下其设备是如何消除负压的.

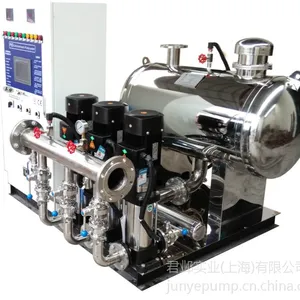

JY系列智能箱式泵站:箱式变频供水(箱泵一体化供水设备)

智能化箱式泵站（箱泵一体化供水设备）存在几种情况

，当自来水供水量大于用户用水量时，可以正常供水，不会产生负压。

 ***，当用户用水高峰，自来水供水量不能满足用户用水时，稳流补偿器此时可起到短时间 内补充水量的作用，由于稳流补偿器水量的减少造成补偿器水位下降就会形成真空，补偿器内就会出现负压现象，此时不采取措施，势必影响自来水管网的供水压力，造成周边自来水管网压力的紊乱，针对这种情况，其他厂家利用一种称为“真空抑制器”的部件来消除真空，（其原理在此不做详述）上海君邺则采取罐内补气的原理来消除真空，即将稳流补偿器分为两个腔体A腔，B腔。其A腔内气体为制造时焊接后预留的气体，A腔预留箱式无负压供水设备原理的气体起着消除负压的作用。当自来水供水量不能满足用户用水量时，补偿器（即B腔体）内水位下降出现真空，此时由于真空的负压作用形成虹吸现象。A腔内的气体就会因压力差的作用而被导入到B腔内，由此达到破除真空，消除负压的作用。当供水量足够时，随着B腔内液位不断上升，会把腔体上端浮球顶起，于是B腔体内空气又重新被压缩回A腔体内进行贮存待用。

，A腔内贮存气体是否存在有毒气体的可能性。因为A腔体内的气体是通过一次性焊接后贮存的气体，腔内气体成分大部是焊接产生的烟气。

***，A腔预存的“有毒气体”在与B腔内水接触后被水慢慢吸收、水溶。久而久之A腔内气体会被完全水溶吸收，重新产生真空，出现无气可补的现象，一旦B腔出现真空；A腔内又无气可补，就无法实现消除真空和负压现象。

第三，当补偿器液位下降到B腔体1/3处时，设备会出现保护性停机，此时如何来***高层用户的用水，另外由于水位的不稳定会造成水泵的频繁开启以及用户用水压力的紊乱，如何解决？

智能箱式泵站:箱式变频供水(箱泵一体化供水设备)核心部件

1、组合式不锈钢水箱（带泵房）。

2、智能化电气控制系统。

3、低噪音不锈钢多级离心泵（CDL系列）。

4、无负压进水装置及防倒流装置。

5、不锈钢成套管路。

6、压力、液位信号采集、反馈设施。

智能箱式泵站:箱式变频供水(箱泵一体化供水设备)设备特点

1、一体化专业设计结构紧凑，系统直接安装在水箱里（如在室外可减少泵房的建设）投资少，安装方便，外形美观。

2、利用管网压力的叠加以及自动变频运行方式，节能效果得到***提高(大干40%)。

3、配套安装方便，只有一个市政管网进口和一个供水出口。

4、运行稳定，振动小，噪音低（噪音值低于50分贝）。

5、系统供水稳定（即使管网临时断水，也能通过水箱正常供水），充分***系统末端压力 。

6、可附加自动巡检功能，降低物业管理费用。

7、采用PLC可编程控制全自动运行，操作维护方便。

智能箱式泵站:箱式变频供水(箱泵一体化供水设备)设备适用范围

1、新建、扩建和改造的住宅楼、住宅小区、办公楼等；

2、宾馆、饭店等；

3、箱式无负压供水设备适用于学校、***、机关、集体宿舍等用水比较密集场合；

4、医院、商场、会展中心、体育馆、公共浴室等公共场合；

5、城市自来水压力不能满足消火栓给水系统或自动喷水灭火系统等用水要求的消防用水；

6、箱式无负压供水设备适用于大型工厂、加压泵站、开发区等大流量集中供水；

7、工矿企业的生产、生活用水；

8、各种循环水系统；

9、尤其适应于对水质要求特别严格的供水场合。

智能化箱式泵站（箱泵一体化供水设备）设备工作原理

       当公共供水管网≤0.2Mpa时(可自由设定0.2—0.4Mpa)无负压装置关闭，无负压进水装置打开，由水箱供水； 反之当公共供水管网压力≥0.2Mpa时，延时10分钟(时间可调整)无负压装置打开，无负压进水装置关闭，由公共供水管网供水。

      无负压水箱内存储的水，通过智能控制，每6小时循环一次，确保水质新鲜、纯净。

无负压水箱内的变频泵以一定的转速运行，利用自来水原有的压力实现叠加，能确保用户所需的压力和压力恒定。

       智能化箱式泵站的进水口与无负压装置和无负压进水装置连接，通过无负压装置的开启与停止达到自来水管网不产生负压；

在无负压装置起停的同时，无负压进水装置会做出与无负装置相反的动作。

自来水管网停水无负压装置自动关闭，水箱的无负压进水装置自动打开，由水箱供水。

当水箱液位低至一定程度时，无负压进水装置自动关闭，设备自动停机，复电时自动投入运行。

智能箱式泵站:箱式变频供水(箱泵一体化供水设备)设备使用要求

1、设备使用前手盘水泵转子，应无摩擦、卡滞现象；

2、用500V低压插表检测电机绝缘，应为0.5MΩ以上；

3、远传压力表插座1、2、3（黄、蓝、红）分别接端子1、2、3。

或用万用表测远传压力表的电阻值，电阻值的为1和2，另一根为3，与3电阻值小的为1，与3电阻值大的为2。

用万用表检测一下，否则接错线将烧坏表；

4、远传压力表应安装至用户管网上，出口止回阀后的总管上；

5、 控制仪表及线路无损坏；

6、变频柜送电后，严禁先动变频器参数；

7、打开水泵排气阀，排除气体；

8、本系统次启动或维护、维修后，起动时应打开进水阀，关闭出口阀门；检查系统各处是否有泻漏。如有应将泻漏排除后再进行启动；

9、首先检查水泵在自动时水泵转向，如为反转则对调电源进线任意两相线线位；再转到手动起动每台泵，如为反转同样对调水泵电机线；

10、手动逐台启停水泵，检查水泵运转无异常现象；

11、无异常后将设备处于自动控制状态。
