英国光谱SIENNA300系列漆包线绝缘层不伤线芯激光线缆剥线机

简述：SIENNA 300系列激光剥线机是200系列的高功率版本，适用于较厚绝缘层线缆的剥皮应用，同时又特别适用于玻璃纤维和布料类绝缘层的剥皮。

SIENNA 300 系列是一款紧凑的桌上型双轴激光剥线机，可以在线缆的任何一个长度位置提供复杂的剥线式样。该功能可以使机器执行横切和纵切以方便绝缘层的剥离，另外开窗口方式可以在线缆的中间裸露出导体。标准的扫描范围是100mm×100mm（4英寸×4英寸）。 SIENNA 300系列同样适用于广泛的线缆类型，尺寸和形状以及额外的对复杂绝缘层的剥皮能力。

系统可以简单的通过前置面板进行编程；另外提供了计算机接口，可以通过计算机编写和存储大量的剥线程序。

剥线结构如下：单芯线   双芯线   双绞线   同轴线   带状电线

多根电线电缆同时处理能力，激光处理耐高温绝缘材料，坚硬材料和柔软的绝缘材料，执行终端剥皮和横切（开窗和其他样式的剥皮可通过PC控制的双轴系统执行），设备附赠一副适应用扁平电缆和圆形电缆的电缆夹具。 可以将多跟电缆放入电缆夹具同时剥皮。

典型的编程剥皮式样如下：横切   纵切   开微窗口   光栅状

微窗口程序是由光谱科技使用独特的激光处理过程开发的， 它可以在一根线缆或者一组线缆的任意长度位置剥离一部分绝缘层。微窗口可以是长0.25mm（0.010英寸）宽0.25mm（0.010英寸），可以在一根线缆或者一组线缆上执行，同时又可以在线缆之间执行。

SIENNA 300系列拥有多种配置，激光功率由25W至60W以满足不同的加工需求和不同的产量需求。

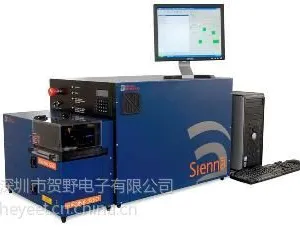

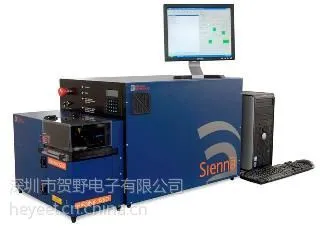

型号：SIENNA 300 高功率双轴激光剥线机

SIENNA 300系列设备是由光谱科技设计和研发的，是SIENNA200系列二氧化碳红外激光剥线机的高功率版。

SIENNA 300系列设备是桌上型设备，适用于较粗，高熔点以及电子制造领域高标准线缆的加工。

SIENNA 300系列设备在治具的上下两端均设有激光束聚焦头，激光束上下更替以加工线缆的上下两面。

该系列设各有25瓦的激光器或50瓦的激光器，同时，该系列设备有两种配置:单轴（激光头X或Y轴方向移动），双轴（激光头XY车由方向移动），对于单轴和固定轴配置，可使用集成控制键盘调节激光移

动速度和激光功率。双轴配置可通过电脑编程，控制激光移动速度和激光功率。

SIENNA 300系列的优点：

■ 高品质，无损伤线芯~激光被导体，镀层或其它金属层反射回来；

■ ***（高精度）；

■ 可重复操作；

■ 一机多用：适用于各种线缆一单芯线，双纹线，同轴线，带状线；

■ 可同时加上多根线缆；

■ 激光可高效剥除耐高温，硬质或软质绝缘层；

■ 线缆末端剥皮，开窗口剥皮及其它形式剥皮可一次性完成；

■ 对于双轴激光剥线机，其配置的电脑软件增加了工作表存储功能；

■ 可选用更高功率激光器。

按照健康和安全标准，使用激光剥线机时必须配置排气装置。如果贵司无排气装置，可选购光谱的ACS-5系统，该系统可将激光剥线区域的烟雾，气味，颗粒排出，并将清洁空气返还室内。

参数说明

■ 型号(4种):    SIENNA 325S    SIENNA 325D    SIENNA 350S    SIENNA 350D

■ 激光器： 25瓦二氧化碳激光器一类激光     50瓦二氧化碳激光器四类激光

■ 配置：   单轴   双轴   单轴   双轴

■ 控制：   微电脑    微电脑或电脑   微电脑    微电脑或电脑

■ 线缆种类：单芯线   双引线  双绞线   多芯线和带状线

■ 线缆尺寸：直径小于<6mm （0.24〞）   带状线宽小于<100mm（4〞）<>

■ 精度：   +/-0.2mm （0.008〞）

■ 加工区域: XY轴100mm （4〞）    100mmx100mm（4〞*4〞）   XY轴100mm （4〞）    100mmx100mm（4〞*4〞）

■ 剥线方式：仅可末端剥线   末端剥线，纵向剥线，开窗口剥线，简单形状剥线   仅可末端剥线   末端剥线，纵向剥线，开窗口剥线，简单形状剥线

■ 绝缘层材料（未详尽列出）：  PTFE /Teflo?   Tefzel?    PVC  Polyurethane    Silicon     Kapton?    Potyimide   Polyesterimide   Potyitnidr  Fibregiass  Potyithyiene   Nyion

■ 所需功率:      110一120 Vac, 50/60 Hz 3 Amp. 1 phase      220-240 Vao, 50/60 Nz 1.5 Airap，1 phase

■ 操作条件： 标准室温15°C 30°C (60°F -86°f)   相对温度20%- 80%（无冷凝）

■ 尺寸（长x宽x高）：1045x605x510mm(41〞*24〞*20〞)      1045x605x510mm(41〞*24〞*20〞)     1045x605x510mm(41〞*24〞*20〞)  1045x605x510mm(41〞*24〞*20〞)

■ 重量:   65kg （143 Ibs）

■ 可选配置:   ACS5（英国光谱科技公司专业排气装置）

可被加工的线缆及剥线方式示例图

■ 带状线，16 mm宽 ,由 SIENNA 325单轴激光设备末端剥线机

■ 4x2无线带宽线缆, 由SIENNA 300系列剥除外被，迈拉及内部聚合物绝缘层

■ 除非另有说明，所有SIENNA设备是适用于开放式车间的1类激光产品；

■ 特合CAT3电气安全标准，所有CE认证标准FDA标准;

■ 所有新设备保修一年；

■ 专业的现场服务工程师团队或训练有素的服务人员提供全球客户支持；

■ 提供全球技术咨询服务热线；

■ 安装设备时对生产技术人员进行设备操作培训；

■ 提供维修合同以确保设备***化运行。

请注意：该设备为四类激光，使用时请采用安全措施。

SIENNA是光谱科技公司的商标

光谱科技公司2012 版本 版权所有

由于产品的不断更新，如产品说明有所变化，如不另行提前通知
