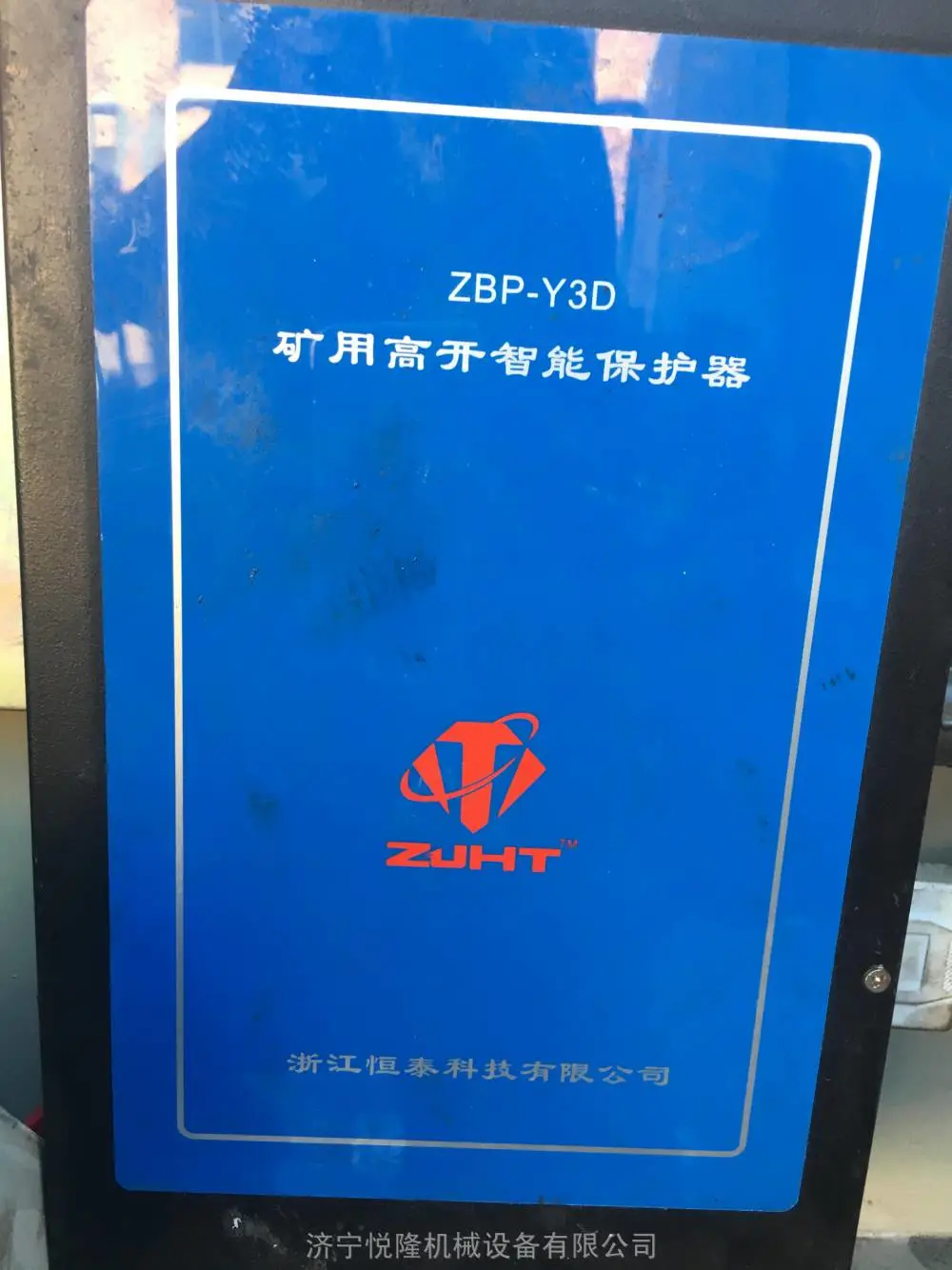

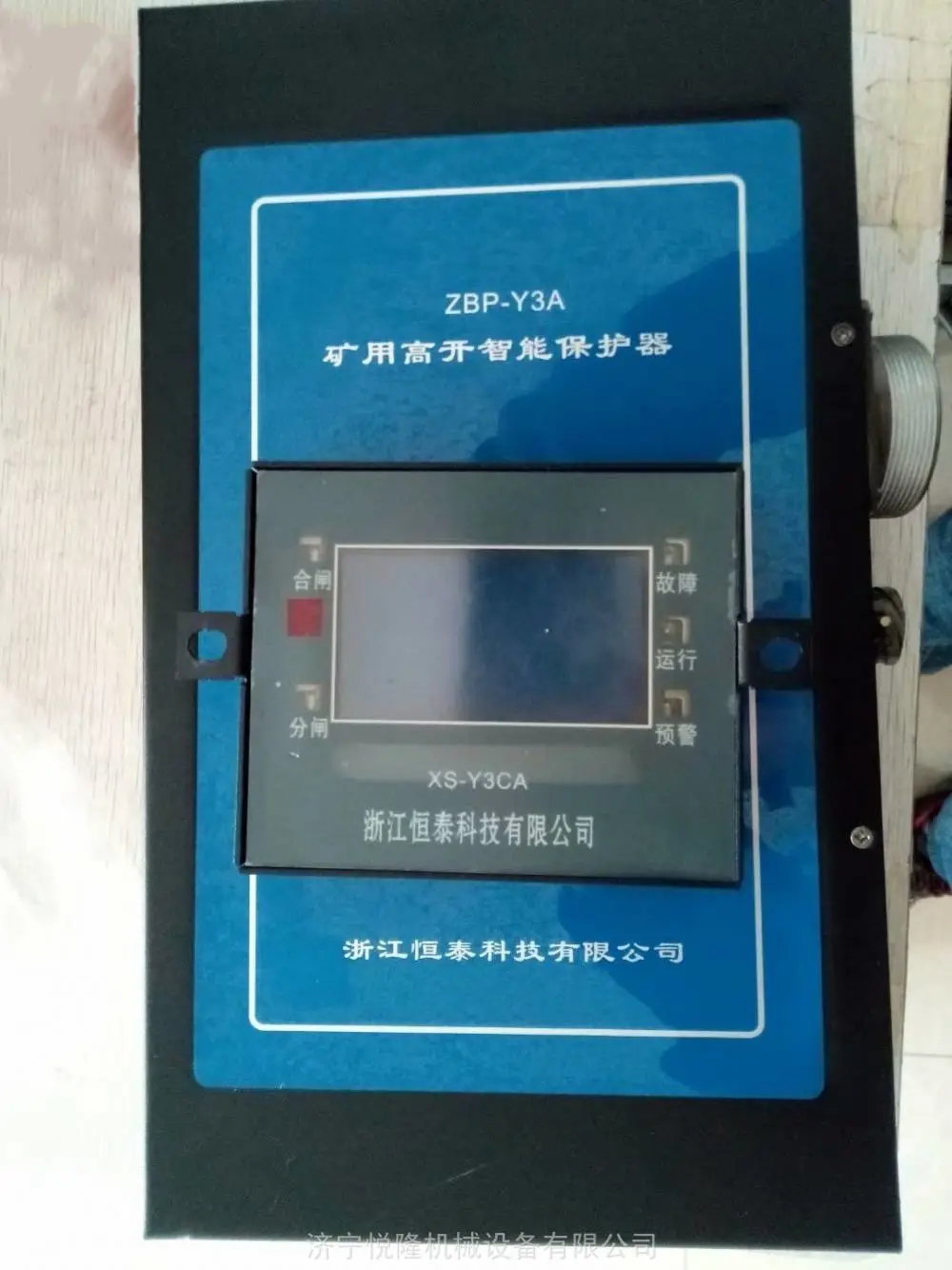

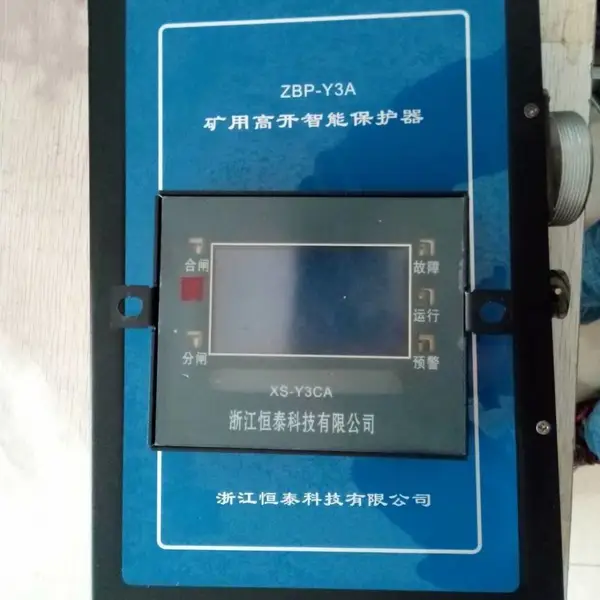

浙江恒泰  ZBP-Y3A矿用高开智能保护器ZBP-Y3D

保护功能说明

1 保护整定内容

1 额定电流工作值Ie: 本保护器有极宽的额定电流范围，整定范围从10A~1000A。额定电流小于30A 时，调节步长为1A，否则调节步长为***。

2 短路: 短路保护可通过软件整定短路电流为:2~10 倍Ie。另外短路保护有两种形式可选择:鉴幅(即判断电流幅值)或相敏。可选择其中一种。

3 三相不平衡: 不平衡系数由30~***由软件整定，动作时间为1S~240S 可调。

4 过载: 根据过载动作时间表进行动作。闭锁90S 后自动复位。

5 欠压: 保护可由软件整定为50~85%额定电压值，动作时间为1S~240S 可调。

6 过压: 保护可由软件整定为110~120%额定电压值。动作时间5S。

7 漏电闭锁开关合闸前对供电线路对地绝缘情况进行检测。当绝缘电阻低于7 kΩ +20% (380V)，22kΩ +20%(660V)，40 kΩ +20% (1140V)时，保护器动作。当主电路绝缘阻值上升到闭锁值1.5 倍时，自动解除漏电闭锁。

8 选择性漏电保护(分开关): 动作电阻值:380V 电网3~7kΩ ，660V 电网5~13kΩ ，1140V 电网5~20kΩ 。 1140V 等级，1K 漏电动作时间≤30mS。

9 漏电保护(总开关): 动作电阻值:380V 电网3.5kΩ ，660V 电网11kΩ ，1140V 电网20kΩ 。 1140V 等级，1K 漏电动作时间≤50mS。动作时间为0~500mS 可调。检测原理为附加直流法。

10 开关设置:可通过外部拨码开关选择“总开关”或“分开关”。外部拨码开关处于“打开”状态，则为“分开关”;反之则为“总开关”。

11 瓦斯检测: 可选择“频率量”输入或“开关量”输入，也可将该功能关闭。可选择瓦斯保护动作点。如果为“频率量”输入，200~1000Hz 频率量输入。

12 温度检测: 可选择“模拟量”输入或“关闭”该功能。可设置超温点。
