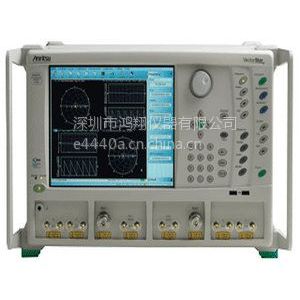

MS4647A回收Anritsu MS4647A矢量网络分析仪

深圳市鸿翔仪器有限公司

联系人: 肖先生    手机：15818637766

服务QQ：1352373961   直线电话：0755-29431800

Mail:1352373961@qq.com

地址：深圳市宝安区观澜大道360号

产品简介

VectorStar 系列产品是基于平台的高性能VNA，提供了的性能和测量速度。安立公司还提供 Lightning 系列 高性价比微波矢量网络分析仪，以***的价格提供同档次产品的性能。

MS4640A 的***性能指标超越了同时代的产品。无论您是需要最宽频率覆盖范围以便更***的对器件建模，还是需要的动态范围以便研发出更具竞争力的产品，或者是需要最快的测量速度以便在***精度的同时尽量提高生产测试效率，我们的仪表都能完全满足您的要求。

安立 MS4640A 矢网在单台仪表中就可以提供 70 kHz ～ 70 GHz的连续扫描。70 GHz固然令人赞叹，但低端70 kHz所带来的额外两个倍频程却更令人激动，器件建模时无需再切换到会引入一致性误差的射频VNA，独特的内部结构***直到70 kHz的高精度测量。***的动态范围指标在70 GHz时仍然可以达到100 dB，在加上***仪表原生性能（raw performance），技能为最苛刻的测量提供的精度和稳定性。20 μs/点的测量速度是在开启屏幕显示、逐点锁相、稳幅状态下得到的实用指标。MS4640A不但是当今性能的矢量网络分析仪，还为VNA领域树立了未来的性能标准。

VectorStar系列产品采用了***的系统平台，基于Windows操作系统设计，再加上10万点的测量点数、全面的外设接口以及直观易用的用户界面，您得到的无疑是当今进的VNA设备，并且具有灵活的可升级性。标配的3年保修堪称***，再加上安立响应迅速的销售和技术支持队伍，MS4640A定会成为您的明智选择。

仪表型号和选件:

MS4642A VNA, 10* MHz to 20 GHz, 2端口, K(m)测试端口

MS4644A VNA, 10* MHz to 40 GHz, 2端口, K(m)测试端口

MS464*** VNA, 10* MHz to 50 GHz, 2端口, V(m）测试端口

MS4647A VNA, 10* MHz to 70 GHz, 2端口, V(m)测试端口

ME7828A VNA, 10* MHz to 110GHz, 2端口, W1(m)测试端口

MN4694A VNA Multiport Test Sets, 4-port, K (2.92 mm), 40 MHz* to 20/40 GHz

MN4697A VNA Multiport Test Sets, 4-port, V (1.85 mm), 40 MHz* to 50/70 GHz

* 选件 070 70 kHz 低端频率覆盖，提供***的精度和稳定性

选件 06x 有源器件测量选件（2衰减器或4衰减器）

选件 05x 直接访问环路

选件 002 ***时域测量选件

选件 007 接收机频率偏移，用于混频器等变频器件测量以及谐波和交调测量

***最宽的单台仪表 70 kHz ～ 70 GHz 连续扫描，并且可以升级到 70 kHz ～ 110 GHz宽带测量系统 获取最***、***面的宽带器件特性。

无需将多台不同频段矢网的测试数据进行拼合，大大提高效率并且避免了数据拼合带来的一致性误差。

一台VectorStar就能完成全部工作，减少了同时配置微波VNA和射频VNA所带来的重复投资和成本上升。

70 kHz的低端频率尽量减少DC外推给器件建模带来的误差。

小于 20 μsec/点的***最快测量速度（锁相步进扫描、稳幅、屏幕打开） ***的测试速度帮助用户降低生产测试成本。

轻松快速的发现最隐蔽的器件超差点，***不良品出厂。

***的动态范围 – 140 dB ***测量高损耗器件。

发现滤波器通带外的所有潜在馈通信号。

轻松快速的进行高灵敏度的天线系统测量。

高端口功率 – +13 dBm 无需外接放大器，降低测试系统成本和复杂度。

******地测试非线性器件。

测试端口性能 – 方向性、源匹配和负载匹配可达50 dB  降低测量不确定度。

降低测量保护边带的要求。

提高生产率。

在R&D实验室中达到精度指标。

最方便的自动校准系统，并达致精度  使用高精度自动校准件，只需一个按键就能完成所有VNA校准工作。

自动校准精度超越带滑动负载的手动SOLT校准方式（接近LRL校准精度）。

重新校准省时省力，大大提高效率，并且减少人为出错概率。

10万个测试点提供的分辨率  对局部频段放大观察而无需重新校准。

只需一次校准即可任意选择不同的频率来进行测试，***足够的分辨率。

器件建模能力  加速设计周期。

低至70 kHz的测量都可以***极高的精度和可重复性，器件建模精度大大提高。

无需繁琐且容易出错的多台VNA测试数据拼合工作。

的时域测试能力  10个测试点和***最宽的频率范围***了最***、分辨率的低通时域测量。

测试距离最长且无鬼影。

VectorStar矢网与AWR公司的Microwave Office微波设计软件的无缝连接（AWR Connected?）

VectorStar的firmware中内置了与 AWR公司 Microwave Office? 微波设计软件 的互联功能，实现了进的矢网测量硬件与设计仿真软件的***结合。

现在您拥有进行微波器件、高速PCB、以及高频IC设计所需的所有软件工具，就在您的矢网上运行：

线性电路仿真

电磁场分析

集成的原理图与布线环境

高性能矢网与高频设计和仿真软件的结合是未来的趋势 —— 安立与AWR强强联手为您带来这一创新的测试与设计平台。

有关测试附件（下载VectorStar datasheet了解详情）

36585系列高精度自动校准件

手动（机械）校准件与验证件

3680系列微带/共面波导通用测试夹具

各种高精度微波器件和测试附件
