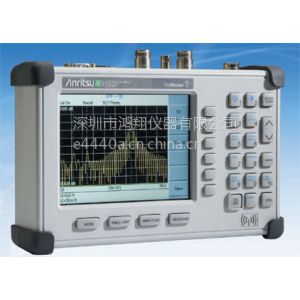

***回收Anritsu MS2781A MS2781B馈线分析仪

深圳市鸿翔仪器有限公司

联系人: 肖先生    手机：15818637766

服务QQ：1352373961   直线电话：0755-29431800

Mail:1352373961@qq.com

地址：深圳市宝安区观澜大道360号

频率范围：9kHz~8GHz

RBW：1KHz

★符合PHS,PDC和NADC标准，选件符合GSM标准
★内部数字调制分析功能可测量调制精度，传输速度
★标准参数的“单键操作”自动设置，独立的STD模式和测量功能键
★体积小，重量轻(16kg)，6.5英寸TFT彩色液晶显示
★2插槽存储卡

目前数字移动通信系统应用非常广泛。
  R3465是测试这些新的通讯系统的新型调制频谱分析仪。
除了普通的频谱分析仪提供的功能外，R3465还有分析数字调制信号的功能，例如数字调制精度和传输速度。STD模式可以进行PHS,PDC,NADC或者GSM(选件)标准参数的自动测量；同时象占用带宽和邻道功率的测量，也可以只通过一个简单的键操作进行。通过DDS(直接数字合成)技术的方式，R3465的***的基本功能被合成在16kg，紧凑的结构中。由于采用了新开发的同步合成技术，从而在9k~8GHz的频率范围内实现了高稳定性的窄带扫描，并且实现了高速测量。
  R3465是对从无线电系统的发展到生产线的调整和测试的移动通信系统的应用提供全方位支持的新型的调制频谱分析仪。

数字分析的瞬态模式
  就象传统的频谱分析仪中的CW模式一样，R3465具有瞬态的模式可以用来测量调制精度和传输速度。这种仪器还使用了FAST功能，采用了发展起来的测量算法，可以大大缩减测量时间。

单键操作
  占用带宽，邻道泄露功率或谐波失真都可以通过按下一个键来直接测量。通过设置测量功能，用户可以从复杂的面板操作中解脱出来。

标准参数的自动设置
  对于数字系统的标准参数，例如PHS,PDC,NADC和GSM(选件)，每个测量项目的参数都可以自动设置。用户定义的标准也可以通过按下一个键来进行设置。

优良的频谱分析功能
  R3465是一种高效的频谱分析仪，它具有很多的基本功能来进行波形分析。发展的高速同步合成技术大大改善了窄带扫描过程中的消隐时间（跨度5MHz 以下)，提供了高速的测量。这种仪器具有1%或更小的频率跨度精度，2×10-8/天的频率稳定性，并且由于有1.7GHz(最小)的内置内部预选器，－90dBc动态范围的高频测量也可以进行。

CDMATx分析（选件61）
  CDMA选件能够实现由IS-95设定的CDMA传输特征的测量。蜂窝（800MHz）,PCS(1900MHz)朝鲜/PCS(1700MHz)基站和移动站可由一个主机覆盖。波形质量分析（如Rho）和编码领域的电平测量都可实现。

技术指标

测量功能
  CW模式，频谱测量，OBW,ACP,HARM测量瞬态模式，时域测量，数字调制分析

频率
频率范围：9kHz~8GHz
频率读数精度：（起始，终止，中心频率，光标频率）±（频率读数×频率基准精度+跨度×跨度精度+0.15×RBW+10Hz）
光标频率计数器：
分辨率：1Hz~1kHz
精度（S/N≥25dB）：±(光标频率×频率基准精度+5Hz+1LSD)* Delta计数器：±(△频率×频率基准精度+10Hz++2LSD)* *LSD：最小有效数字
频率基准精度：±2×10-8/天，±1×10-7/年，±5×10-9/天(选件21)
频率稳定性：
残留FM(零跨度):<3Hz/0.1sec,<3Hz×Np-p/0.1S
漂移(1小时热机后)跨度:≤50MHz,<20Hz×(扫描时间(分))
频谱纯度：<-100dBc/Hz(10kHz偏移) <-100dBc/Hz(10kHz偏移)
频率跨度
线性跨度范围：2kHz~8GHz,零跨度
精度：±4%（跨度>5MHz）±1%（跨度≤5MHz）
分辨率带宽(3dB): 范围：300Hz~3MHz,5MHz(1,3,10顺序）
精度：±20%(RBW 1kHz~1MHz) ±30%(RBW300Hz,3MHz,5MHz) 选择性：<15:1(300Hz~5MHz)
视频带宽
范围：1Hz~3MHz,5MHz(1,3,10顺序)
频率扫描：
扫描时间:50ms~1000s(CW模式，频谱测量)
精度：±5%
扫描触发器：自由追踪，线性，角度，视频，外部
追踪速度：10次/S 门扫描：门位置/分辨率1μs~65ms/1μs 门宽度/分辨率2μs~65ms/1μs
触发器：内部IF检测，外部

幅度范围
幅度范围：+30dBm到平均显示噪声电平
安全输入：
平均连续电平（输入ATT≥10dB）:+30dBm(1W)
DC输入：0V
显示范围：10×10div
对数：10，5，2，1，0.5/div
线性：基准范围/div的10%
基准电平范围：
对数：-105~+60dBm(0.1dB步进)
线性：1.25mV~223V(大约全刻度的1%步进)
输入衰减的范围：0~70dB(10dB步进)

动态范围
平均显示噪声电平：(分辨率带宽1kHz,0dB输入衰减，视频带宽1Hz)

1dB增益压缩>10MHz -5dBm(输入混频器电平)

寄生响应
  二次谐波失真

乘响应：（无输入信号，输入衰减0dB，50Ω终端）
1MHz~3.0GHz，<-100dBm
300kHz~8GHz，<-90dBm
频率响应：（10dB输入衰减）：
带内平坦度：

波段转换误差（标准信号参考）：±0.3dB（9kHz~8.0GHz）
校准信号精度(30MHz)：-10dBm±0.3dB
IF增益不确定性：（在自动校准后，1kHz~5MHz的RBW）

时域测量
幅度分辨率：10比特
扫描时间：20ms~30ms
延迟触发时间：200ns~10s

幅度精度
频率响应(10dB输入衰减)

模拟调制分析
频谱解调
调制类型：AM和FM
音频输出：内部扬声器，耳塞，可调音量
光标暂停时间：100ms~1000s
数字调制分析
目标调制系统：p/4QPSK(PHS,PDC,NADC)
突发信号频率测量：
测量范围：10MHz~7.5GHz
输入电平：-30dBm~+30dBm
平均功率：(经过校准后）
测量精度：
±0.5dB(经过电平校准后)
±0.8dB(瞬态模式)
OBW：标准测量
ACP测量范围：

寄生测量：-20dBc~-65dBc(<-80dBm)
调制分析：

一般指标
温度/湿度：0℃~50℃，85%RH
尺寸：178mm(高)×350mm(宽)×420mm(长)
电源供应：200~240VAC,300VA,50/60Hz
重量：16kg
