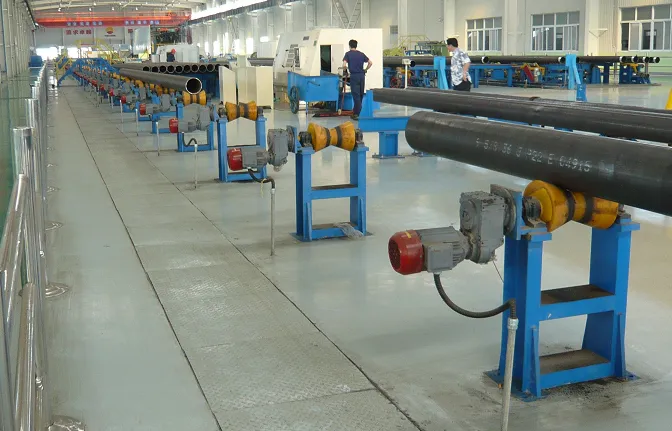

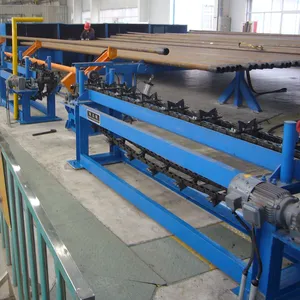

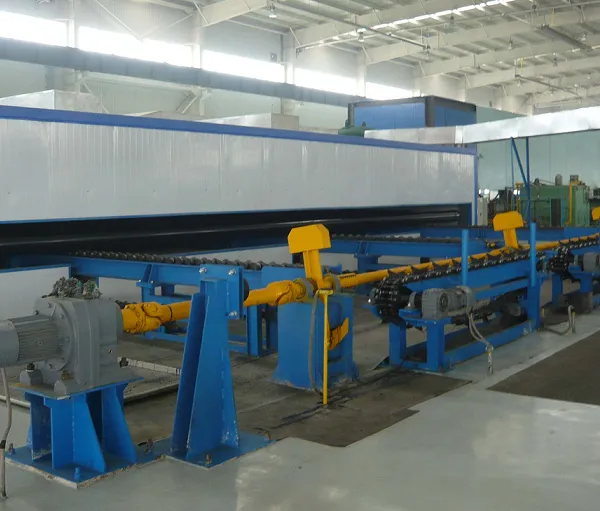

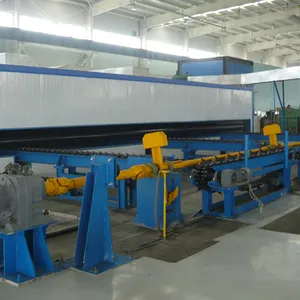

全自动钢管内外壁喷涂设备匀采用进的无气喷涂技术，对钢管内外壁进行重防腐喷涂。钢管输送、内外壁喷涂、漆膜干燥全采用自动化技术，真正做到省时、省力、化提高生产效率。管道内壁喷涂器适用于小孔及中型管道的内壁涂装，它是利用无气喷涂机输送来的高压涂料，通过***的喷嘴，使涂料雾化后直接形成中空的四周发散形均匀地喷在管道内表面，从而实现管道的涂装。1.喷嘴  2.滚轮  3.支架  4.导流管  5.调节手轮  6.高压软管

3 主要参数

1) 喷涂管道内孔范围（mm）--------------- Ф50～Ф500

2) 机身外形尺寸（mm）------------------- Ф50×280（长）

4 设备安装

内孔喷涂器需与我厂生产的无气喷涂机配套，单独无法使用。

5 使用方法

1) 该机型需与我厂生产的气动型无气喷涂机或电动型无气喷涂机配套使用。

2) 使用时，先按图二所示安装。

3) 用一根金属丝钩住PT-1机身，从待喷管道一端拉向另一端。

4) 启动无气喷涂机，将高压涂料输入软管，旋开涂料出口阀，喷嘴立即喷出喇叭状涂料，喷在管道口部，立即拖动机身往后退。

5) 机身往后拖动时，速度应均匀，快慢应合适，它直接影响涂膜厚度及均匀程度。

6) 喷涂结束后，将无气喷涂机的吸入管从涂料桶中提起。打开无气喷涂机的放泄阀，使之空载运行2分钟将泵内过滤器、高压软管、PT-1型机内剩余涂料排出（此时PT-1型机上的喷嘴、过滤器可拆下，放入装有香蕉水的密闭容器内），然后，加溶剂空载循环，将泵、过滤器、高压管、PT-1机身、喷嘴完全清洗干净。

7) 喷涂结束后，设备应及时进行清理，否则涂料固化后堵塞通道，再清洗就十分困难。

8) 设备出厂时，系统内有少量机油，初次使用时，请用溶剂清洗后再使用，若设备停置较长时间不使用，系统内允许少量轻机油，以防止内部锈蚀。

9) 喷嘴后部装有过滤器，有60目、100目、200目几种规格，装机为60目。用户可根据涂料粘度不同而选购。

10) 随机配备15米长高压软管，如不够长，用户可另行订购。

11) 支架完全收拢后如要张开，必须用手将支架往外拉成图示形状方可旋转调节手轮。
