产品简介

一、EA9AN小型断路器（空气开关）也称自动开关，低压断路器。原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。目前，家庭总开关常见的有闸刀开关配瓷插保险（已被淘汰）或空气开关（带漏电保护的小型断路器）。目前家庭使用DZ系列的空气开关，常见的有以下型号/规格：C16、C25、C32、C40、C63等规格，其中C表示脱扣电流，即起跳电流，例如C32表示起跳电流为32安，一般安装6500W热水器要用C32，安装7500W、328500W热水器要用C40的空开。（注：功率÷电压=安培，即6500W÷220V=29.55≈32A）
二、描述
制造厂商：梅兰日兰（法国电气）[注：当前品牌融合，产品上面的LOGO]
产品系列：EA9=Easy9系列
产品类别：R=漏电保护断路器（断路器+漏电模块）
分断能力：N=6000A
极数：2=2P
脱扣曲线（C）：保护常规负载和配电线缆
额定电流：6A10A16A20A2***32A40A50A63A
额定剩余动作电流：30=30mA
可检测剩余电流类型C：C=AC类

为你***EA9AN小型断路器/型号/规格/图片/信息/尺寸/结构参/数据/厂家

小型断路器(英文名称：Miniature Circuit Breaker）又称微型断路器（Micro Circuit Breaker），适用于交流50/60Hz额定电压230/400V，额定电流至63A线路的过载和短路保护之用，也可以在正常情况下作为线路的不频繁操作转换之用。小型断路器主要用于工业、商业、高层和民用住宅等各种场所。该产品应符合GB10963.1、IEC60898标准。

适用范围

小型断路器具有结构***、***、分断能力强、外型美观小巧等特点，主要用于交流50HZ或60HZ，额定电压400V以下，额定工作电流为63A以下的场所。作办公楼、住宅和类似的建筑物的照明、配电线路及设备的过载和短路保护之用，亦可作为线路不频繁通断操作与转换之用。主要用于工业、商业、高层和民用住宅等各种场所。

空开组成

小型断路器由下列几个主要部分组成：

1、可分断的接触联接。它由固定触头和可动触头组成。

2、由金属筒或绝缘圆柱体组成的器件，其中安装着可分断的接触联接和灭弧设备以及传动装置。

3、带动触头的传动装置。

4、灭弧设备。

常用小型断路器开断电路时是用机械的方法把小型断路器的动触头与固定触头分开。而合闸时则用相反的机械运动使动触头与固定触头闭合。 在进行接通和开断负载电路的操作时，固定触头和动触头之间将会产生电弧。开断过程产生的电弧比合闸过程严重得多。当开断的电流很大，特别是开断短路时，电弧很大，断开电路往往十分困难。

产品说明

EA9AN小型断路器,又称空气开关,也称自动开关,低压断路器。原理是：当工作电流超过额定电流,短路,失压等情况下,自动切断电路。 目前,家庭总开关常见的有闸刀开关配瓷插保险（已被淘汰）或空气开关（带漏电保护的小型断路器）。目前家庭使用DZ系列的空气开关,常见的有以下型号/规格：C6,C10,C16, C20,C25,C32,C40,C50,C63等规格,其中C表示脱扣电流,即起跳电流,例如C32表示起跳电流为32安,一般安装6500W热水器要用C32,安装7500W,328500W热水器要用C40的空开。

产品参数

1、额定工作电压（Ue）：AC 230V/400V（1P）、400V（2P，3P，4P）。

2、额定绝缘电压（Ui）：600V。

3、额定冲击耐受电压(Uimp)： 4KV 。

4、额定电流（In）：1A、3A、6A、10A、16A、20A、2***、32A、40A、50A、63A 。

5、额定短路分断能力（Icn）：6A-40A：6000A，50A-63A：4500A。

6、运行短路分断能力（Ics）：6A-40A：6000A，50A-63A：4500A。

7、极数：a.单极（1P）；b.二极（2P）；c.三极（3P）；d.四极（4P）。

8、瞬时脱扣类型：a.C型（5ln-10ln）；b.D型（10ln-16ln）。

9、基准环境温度：30℃。

10、栅格距离（mm）：6A-40A：50mm，50A-63A：45 mm。

11、外壳防护等级：IP20。

12、寿命：a.电气寿命：不低于4000次；b.机械寿命：不低于20000次。

三、基本参数
符合标准：GB16917/IEC61009；
额定电压：（ACV）：230/400
额定电流：（A）：6~63
分断能力：（KA）：6
脱扣特性：C
额定剩余动作电流：30mA，AC类
极数：1P+N/2/3/4P
机械寿命：20，000次
接线：6～32，适用于25mm2及以下导线；40～63，适用于35mm2及以下导线
获得CCC认证证书

产品优点

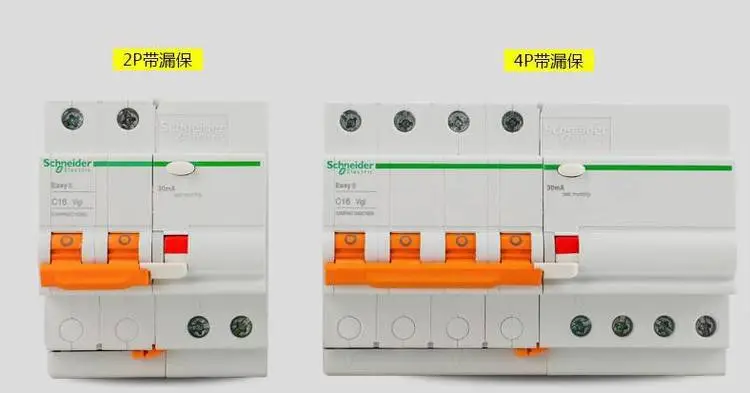

EA9R漏电保护断路器，为预拼装式漏电保护断路器（断路器+漏电附件），是限度地避免了误拼装漏电附件的风险。可同时提供过载、短路、漏电保护功能。当发生漏电保护装置动作时，装置的正面有红色的机械指示可区别漏电故障与其它保障。
