1.規格型號和安規認證
MODEL  NUMBER  AND  SAFETY  CERTIFICATION


• 品名規格：系列號+額定電流+額定電壓+認證符號

   Model  Number:  Part  Number+Rated Current+Rated Voltage+Approvals.
例子[example]:
3GFU     1A      250V                      1)系列號  Part  Number
                                                          2)額定電流  Rated  Current
1）         2）     3）                        3)額定電壓  Rated  Voltage
1-2 額定電流和額定電壓
Rated Current  And  Voltage
額定電流： 100mA~10A
Rated Current: 100mA~10A
額定電壓;125V/250V AC
Rated  Voltage:125V/250V AC
1-3標示Marking
保險絲上需有下列標示
The fuse shall have the following marking:
規格：特性符號+額定電流+額定電壓
Specification:Characteristic  Symbol+Rated Voltage
   100mA~800mA : _mA250V    1A~10A:_A250V
Trade mark:The Manufacture’s Logo+Part Number+Approvals
 100mA~10A:

注意：對標示字樣大小沒有規定
Note:Size of the markings have not be specified.

2.適用範圍
SCOPE
適用於一般電子設備。Used in electronic equipment.
3.工程圖和結構
OUTLINE DRAWING AND STRUCTURE
3-1 工程圖（單位：mm）
Outline Drawing and Dimensions(Unit:mm)

3-2結構
Structure


編號 No.	元件 Component	材質 Material	數量 Quantity
(1)	熔絲 Wire	合金 Alloy	1
(2)	銅帽 Cap	黃銅鍍鎳 Brass with mickel plated	2
(3)	本體 Body	玻璃管 GLASS Tube	1
(4)	引線 Lead	鍍錫銅線 Tinned Copper wire	2


 4.外觀及形狀
APPEARANCES AND CONFIGURATION
 4-1外觀：不應有破碎、明顯的汙斑
Appearances:There shall no fragmentation and of remarkable blotch.
 4-2形狀：帶腳的保險絲
Configuration:Axial Leaded Fuse.

 5.物理特性
PHYSICAL CHARACTERISTIC
 5-1 拉力測試
Tensile test
沿端子的軸向施加10N的拉力，持續1分鐘。
Keep pulling the cap of the fuse with 10N at axial direction for 1 min.

 6.電氣特性
ELECTRICAL CHARACTERISTICS
熔斷/電流特性：
Pre-Arcing Time/Current Characteristic

 a、Breaking capacity（分断能力）(Time Lag and Fast Acting)

50A

125V/250V

AC

b、Electrical characteristics
 Fast Acting

Rated current	% of Ampere	Opening Rating Time
100mA~ 10A	***	200%
	4 hours, Minimum	5 Sec, Max.

c、Temperature character
     When *** of rating the temperature rise doesn’t exceed 75℃.
 d、ORDERING INFORMATION:

Catalog Number	Ampere Rating	Voltage Rating	Nominal Resistance Cold mOhms	Nominal Melting i2tA2Sec.	Agency Approvals
					UL	CSA		CQC
3GFU-.100	.100	125/250V	4.8250	0.00194	×		×		×
3GFU-.125	.125	125/250V	3.8620	0.00289	×		×		×
3GFU-.200	.200	125/250V	1.7302	0.0114	×		×		×
3GFU-.250	.250	125/250V	1.6120	0.0225	×		×		×
3GFU-.300	.300	125/250V	0.9250	0.0295	×		×		×
3GFU-.400	.400	125/250V	0.5840	0.0695	×		×		×
3GFU-.500	.500	125/250V	0.2322	0.128	×		×		×
3GFU-.600	.600	125/250V	0.1765	0.218	×		×		×
3GFU-.750	.750	125/250V	0.1310	0.254	×		×		×
3GFU-.800	.800	125/250V	0.1215	0.304	×		×		×
3GFU-001.	1.00	125/250V	0.1056	0.508	×		×		×
3GFU-01.5	1.50	125/250V	0.0595	0.884	×		×		×
3GFU-01.6	1.60	125/250V	0.0565	0.965	×		×		×
3GFU-002.	2.00	125/250V	0.0378	2.27	×		×		×
3GFU-02.5	2.50	125/250V	0.0342	3.73	×		×		×
3GFU-3.15	3.15	125/250V	0.0253	5.95	×		×		×
3GFU-004.	4.00	125/250V	0.0174	8.86	×		×		×
3GFU-04.5	4.50	125/250V	0.0170	9.77	×		×		×
3GFU-005.	5.00	125/250V	0.0145	15.6	×		×		×
3GFU-006.	6.00	125/250V	0.0132	18.0	×		×		×
3GFU-06.3	6.30	125/250V	0.0120	19.3	×		×		×
3GFU-06.5	6.50	125/250V	0.0118	21.9	×		×		×
3GFU-007.	7.00	125/250V	0.0111	25.8	×		×		×
3GFU-008.	8.00	125/250V	0.0088	33.2	×		×		×
3GFU-010.	10.0	125/250V	0.0056	88.5	×		×		×

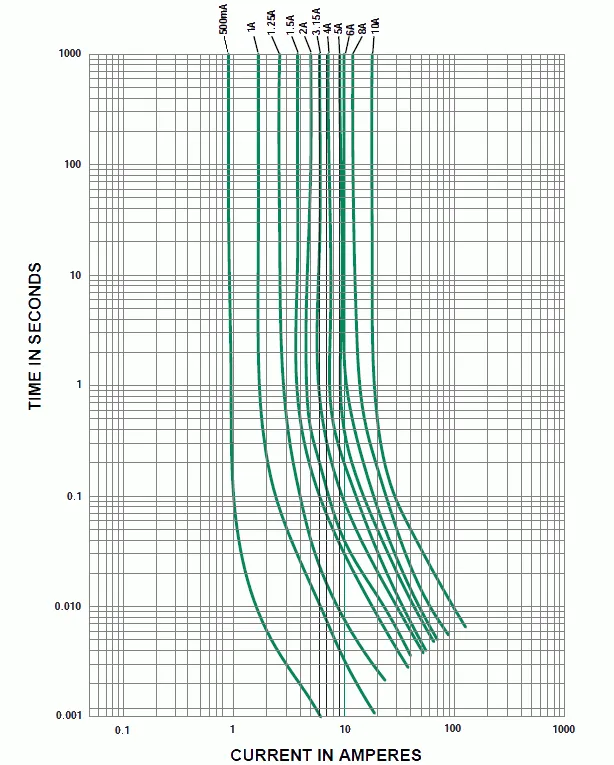

 Average Time Current Curves

  7.環境特性
 ENVIRONMENTAL SPECIFICATION
 7-1 操作溫度範圍：-5℃~60℃
 Operating Temperature: -5℃~60℃
 7-2 保存條件
Storage Conditions
溫度：+10℃~60℃
 Temperature: +10℃~60℃
在相對濕度≤75%下平均可存放3年
On average, It can be stored below the relative humidity or 75% for 3 years.
在非露天下，相對濕度為95%下最多可存放30天。
Without dew, It can be kept under humidity of 95% for 30 days.

 8.焊接條件
SOLDERING PAAMETERS
 8-1波峰焊
Wave Solder
焊接溫度：260±5℃
 Soldering Temperature:260±5℃
焊接時間：4 Sec. Max.
 Soldering Time:4 Sec.Max.
 8-2手工焊錫
Manual Solder
焊接溫度：350±5℃
 Soldering Temperature: 350±5℃
焊接時間：3 Sec. Max.
 Soldering Time: 3 Sec. Max.


 9.其他使用注意事項
OTHER NOTICE IN USING
如果需在保險絲上加熱縮套管，烘烤溫度與時間需參照以下規定
If heat shrink tubing was needed,the roast temperature and time should be refer to the following.
設定烘烤溫度：不大於150℃  烘烤時間：50s Max.
 The temperature should be sel under 150℃,roast time:50s Max.
