| 加工定制:是 | 品牌:其他 | 型号:HJ-LFX |
| 测量范围(m3/h):1 | 类型:其他 |

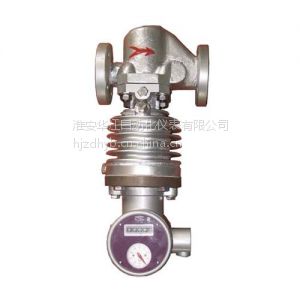

HJ-LFX旋翼式蒸汽流量计的详细资料:
旋翼式蒸汽流量计主要由节流体,阻尼器和指示器三大部件组成,是一种差压--分流原理仪表,被测介质蒸汽进入流量计节流体后,一部分通过主管道的节流孔板,一部分经分流管流经喷流嘴,射流到叶轮上,对叶轮形成转矩,使叶轮带动轮子轴旋转,在轮子轴的下部装有阻尼叶片,安装在注满阻尼液的阻尼室中,使叶轮转动受到制约,所以它的转速比蒸汽的喷速慢的多,因此,叶轮能有效地吸收蒸汽喷速地功能,使它地旋转速度与蒸汽喷射造成地转矩及阻尼力矩相对应,并形成一确定量地关系,叶轮转速与流量成正比.
被测蒸汽流经流量计本体:是由孔板节流,在前后压差的作用下,一部分蒸汽通过喷嘴进入分流管喷嘴形成的射流推动转子轴以上端的翼轮旋转,转子轴下端有两阻尼叶片在注满阻尼液的阻尼室中作阻尼转动,使翼轮能充分吸收射流的动能。翼轮的旋转力矩与阻尼力矩相平衡时,翼轮的转速与流经流量计被测蒸汽的质量流量成正比,通过修正,分度,由指示器表盘反映出累积蒸汽的实际流量.
HJ-LFX旋翼式蒸汽流量计特点:
1、流量计为机械型仪表,结构牢固,安装、使用和维修方便。用被测蒸汽作动力源,无需外接动力源;
2、配有三种规格孔板,流量范围广;
3、在工况压力改变后,可方便地进行压力调节;
4、采用磁连接,密封性能好
◆主要参数
公称通径:DN25、50、80、100
使用压力范围:0.05-1.6MPa
使用温度:240°C
精度等级:2.5级
补偿方式:手动压力补偿
读数方式:现场直读式,也可实现远传
型号 | LFX-25 | LFX-50 | LFX-80 | LFX-100 |
安装尺寸 | 220mm | 320mm | 320mm | 320mm |
?1?流量计与管路的连接为法兰连接。法兰规格执行GB4216.5-84《管路附件法兰类型》。
?2?流量计必须安装在一段水平直管线上,其指示器必须位于管线之下,前后直段管长度不少与示意图标注的要求。另外蒸汽必须按本体壳上箭头指示方向流入。
