固原车间搬运轨道***车+无轨电动平车+胶轮运输平板车设计结构图纸说明

公司简介

    新乡市***机电有限公司，处在河南新乡市，位置十分优越，是一家专业生产用于冶金机械、造船等大型企业车间安装电动平车、低压供电轨道基础、绝缘螺丝的厂家，本公司生产的轨道绝缘螺丝防电绝缘性功能强，实行一条龙安装服务。

工作原理

    平车安装车载蓄电池，装在平车的内部，并由蓄电池作为平车的电源，通过电器控制系统给直流牵引电机提供电力，使平车启动、停止、前进、后退、调速等。

选型参考

    本公司生产的蓄电池电动平车，无论是空载还是重载，均为低连启动，这样既有利于机械传动，又可保护各类电器，无形中延长了平车的使用寿命。 蓄电池供电轨道车主要适用于长距离的货物运输，该车不受距离的限制，轨道铺设简便，操作简单，可以再任何相同轨距的轨道上使用。 蓄电池电动平车操作较为方便，能够使用手柄或者遥控进行工作。 蓄电池轨道平板车运行时间每天8-10小时，充电时间为9小时。

详细部件描述

总体

1、电动平车各个部件装配精密

2、该系列电动平车主要用于长距离轨道运输

3、该系列电动平车台面平整度较高

4、电动平车可增加液压升降功能

5、电动平车可两台车同步运行功能

电机

1、电机的防护等级为：IP54

2、直流电机为免维护型

3、直流电机的轴承采用IKO

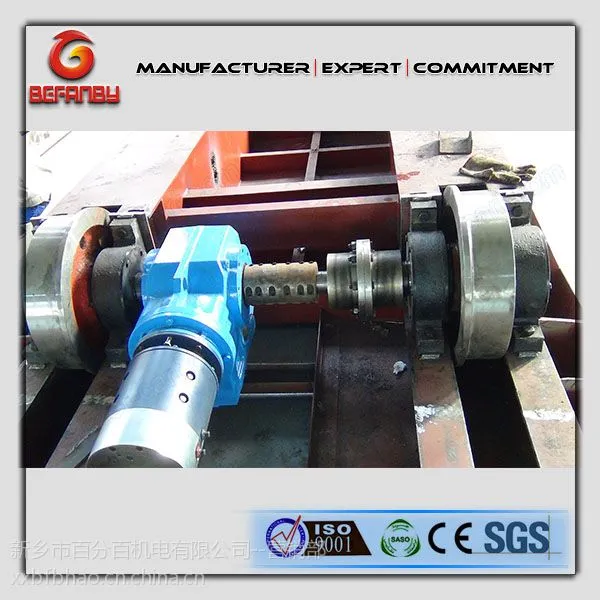

减速机

1、减速机的安装非常方便

2、减速机可以耐一定的温度

3、减速机采用FLENDER

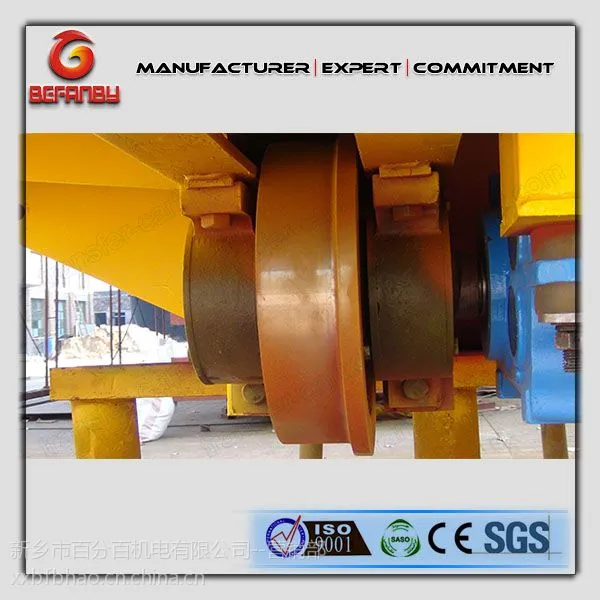

车轮

1、车轮需要经过热处理工艺

2、车轮的表面硬度达到：HB320-380

3、车轮的轴承选用IKO

优势

运行速度灵活可控，可实现速度的无极调控，另可配备遥控器进行遥控作业。平车选用梁式结构，台面平整，也可根据客户需求添加V型架，V型架可实现灵活拆卸，满足一车多用的功能，从而实现成本最小化。电气系统技术标准：电气元件选用***品牌成熟产品，电控箱防护等级不低于IP54，所有接线采用航空接插式简易连接，易于安装维护。表面油漆标准：钢结构经处理表面达到GB8923-88或相应标准（SIS）的Sa 2.5级。

技术参数表

近期销售业绩表

电动平车技术服务与售后服务承诺

1、凡由新乡市***机电有限公司生产销售的电动平车所出现的质量问题，本公司均按规定实行“三包”服务，并由售后服务部承担此项工作。

2、对于我公司电动平车在用户安装投运后，我方根据用户的时间安排免费进行运行测试，帮助用户建立电动平车起始的运行档案。

蓄电池电动平车使用维护注意事项

1、放置一段时间未使用电动平车或电池时，每隔2周必须对电池做一个检查，查看蓄电池是否有电，如果电量减少须对蓄电池进行充电，否则，电量太低造成充电机无法充电。

2、在给电动平车蓄电池进行充电时，一定要检查蓄电池与充电机连接线是否对接牢固，以免造成充电机不工作。

电动平车安全操作规程

1、电动平车在运行过程中，禁止检修和清洁工作。

2、电动平车在大修理后，必须经使用单位验收，符合安全要求后才准予使用。

电动平车总装要求：

1、电动平车两轮对轴线的平行度为3.0mm

2、电动平车两轮对对角线L1与L2之差不得大于3.0mm

电动平车通用技术要求（材料）

1、电动平车车轮材料的机械性能不得低于GB 5676中ZG340-640铸钢的性能

电动平车通用技术要求（车架）

1、电动平车车架焊接的焊缝坡口形式尺寸应符合GB 985和GB 986的规定。关键部位的

电动平车通用技术要求（轮对）

1、电动平车车轮踏面硬度：为302～341HB，整体淬火。

2、电动平车车轮踏面淬硬层深度：不得小于4.0mm，4mm处淬火硬度不得低于240HB。

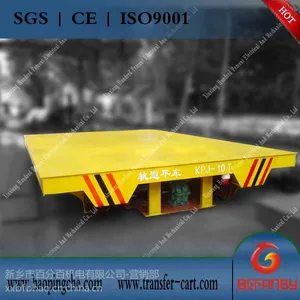

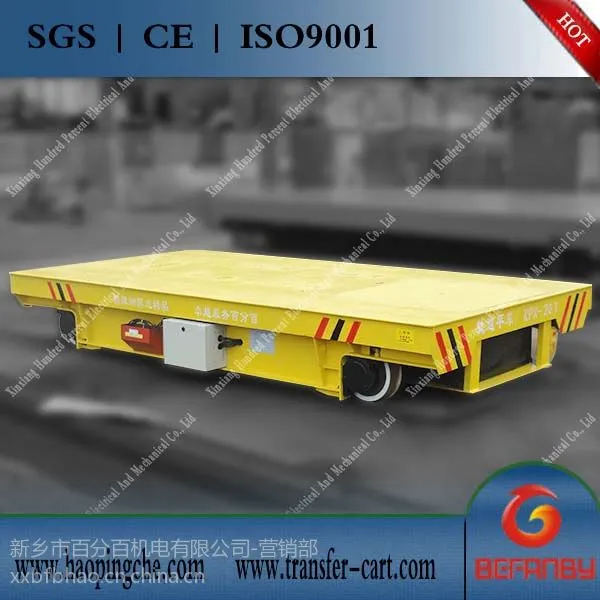

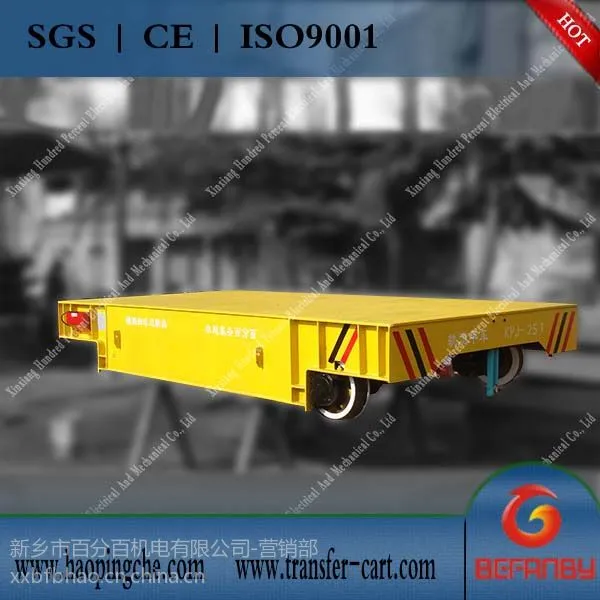

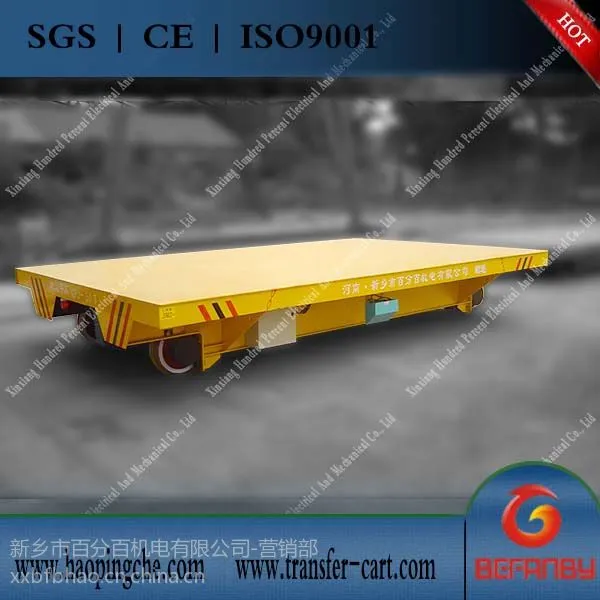

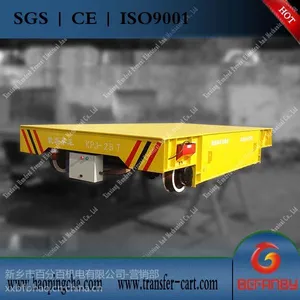

多张实物图展示

公司主要资质

联系方式

    更多的产品信息请咨询：15903010724，133353665895，5817458，QQ2093376437。我公司是国内的电动平车（平板车）专业生产厂家之一，“***”严格按照***执行，产品质量实行三包，期限壹年,您可放心选购！
