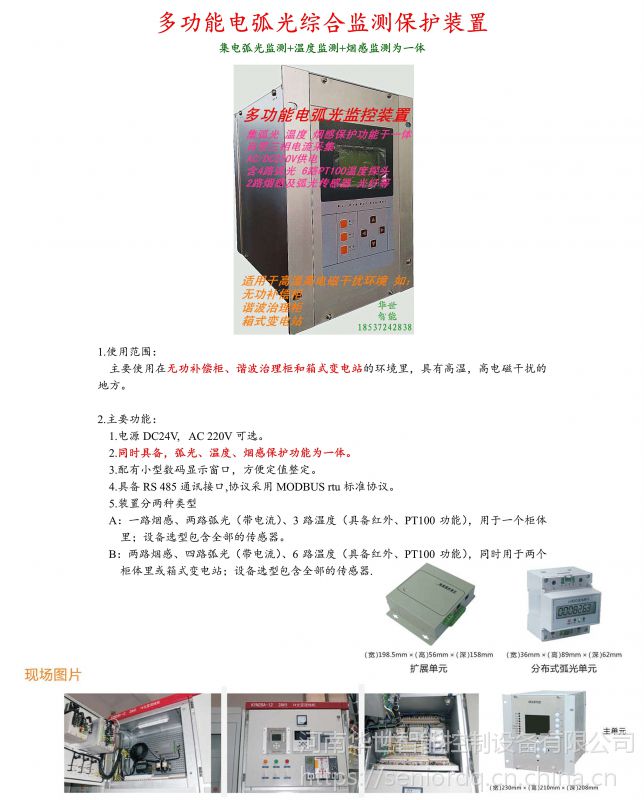

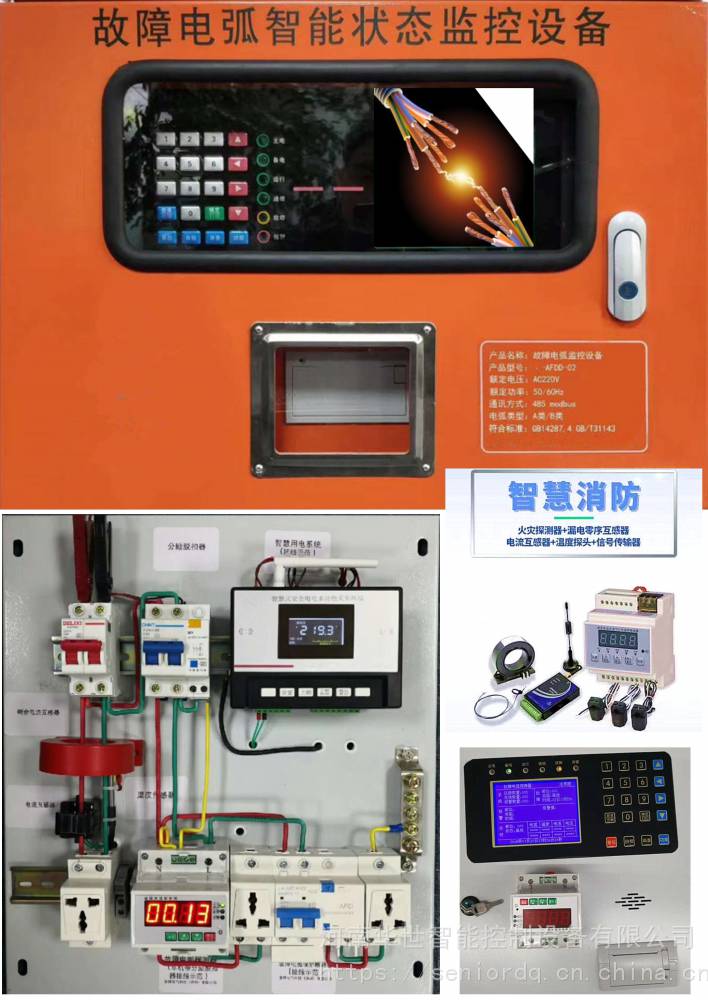

多功能电弧光综合监测保护装置

集弧光温度烟感监测为一体

产品参考1：HS-E801弧光保护馈线保护单元

HS-E801弧光保护功能介绍

1交流电流

设备具备三路交流电流采样口，可同时采样A、B、C三路电流，电流输入额定值***.电流采样结果用来辅助电弧光事故跳闸输出，即弧光事故产生时，如果电流辅助功能投入，则电流达到设定值后跳闸。

2弧光输入

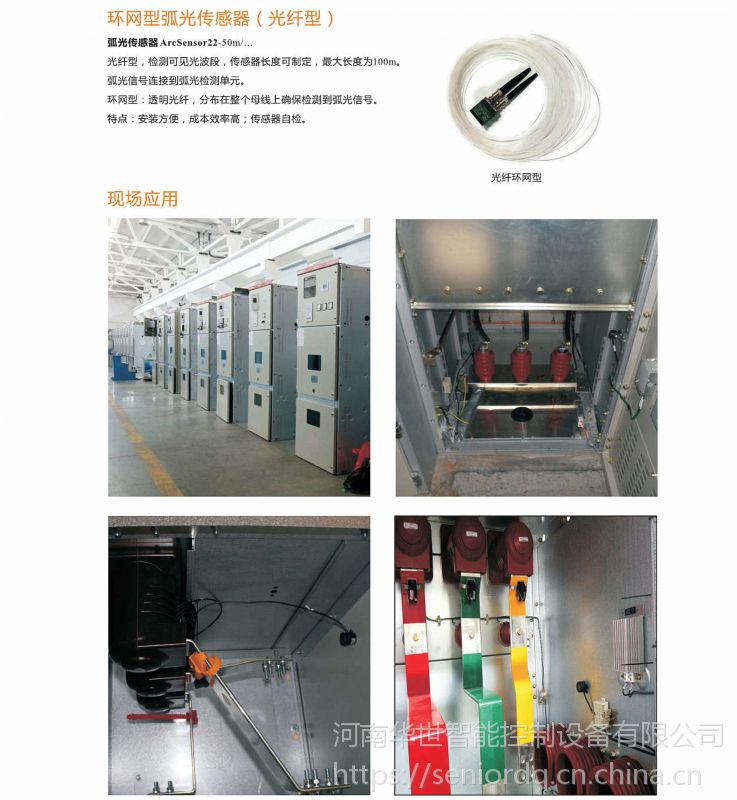

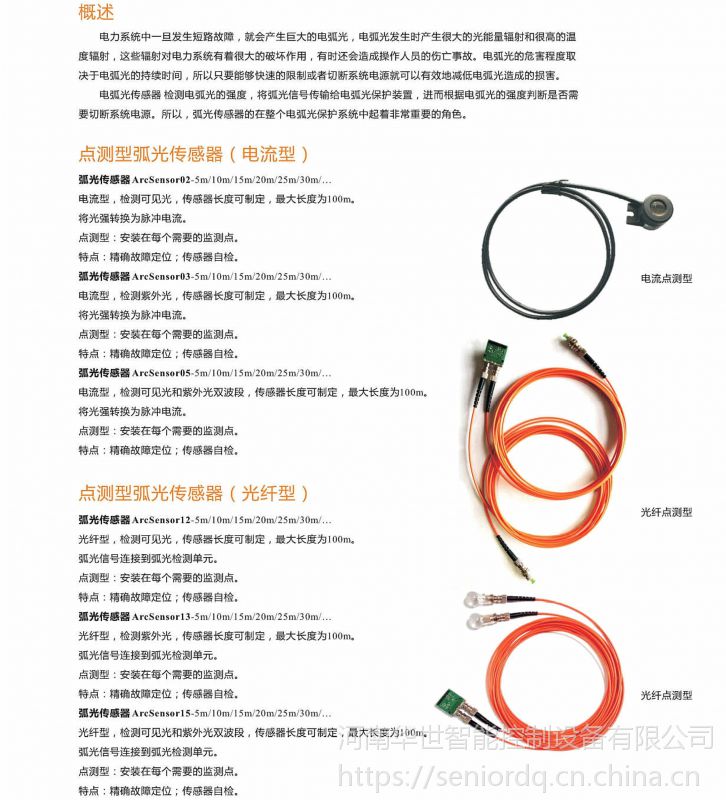

设备有4路弧光输入接口，采用光纤直接接入方式，1~4路功能相同，光纤连接弧光传感器，可直接监测开关柜内部及外部特定位置。

3遥控输出

      遥控输出接口负责故障及报警输出，输出方式为继电器常开接点输出，设备自带四路输出接口分别为弧光故障总输出、弧光故障总告警、电流过流告警、弧光高告警四类输出。具体定义如下：

开出1：弧光故障总输出（电流辅助投入时，弧光和电流同时超过定值后输出）

开出2：弧关故障总告警（与开出1输出同步）

开出3：电流过流告警输出。

开出4：弧光过限告警输出。

4通讯介绍

      设备自带一路RS-485接口，默认通讯设置为：波特率9600，校验无，停止位1。设备支持ModBUS-RTU规约，可通过后台对设备进行参数设置、实时数据读取、故障信息读取、复归等操作，方便组网运行。

接口说明

弧光输入口：4路；

交流电流：3路（A、B、C三相）；

跳闸输出：4路；

电源输入：1路；

通讯口：1路RS-485；

测试口：1路

产品参考2：HS-E801弧光保护优势

1.动作迅速可靠：

采用了可靠的快速算法，可以在短时间内判断弧光变化信号和电流变化信号并迅速出口，从发现故障到出口跳闸时间间隔优于7ms，确保开关柜内设备的弧光在100ms以内切除。

2.全数字化设计：

本装置采用全数字化设计，配置灵活，动作精度高，而且排除了由于旋钮或其他机械设计导致的误差隐患。

3.保护原理简单、合理

根据弧光产生时的特点，装置采用弧光和电流双重判据，判据简单且可以******动作的准确性。

4.强大的电气性能：

故障弧光探头、连接线全部采用耐高温、阻燃的高分子材料，具有***的电气隔离效果。装置完全满足EMC的标准，***了弧光保护系统的整体稳定性和动作的可靠性。

5.故障信息记录全面

在故障弧光发生并引起装置跳闸后，主控单元或馈线保护单元可以准确的记录是哪个弧光探头检测到了故障弧光，且可以详细记录动作时刻的三相电流值以及动作时刻的故障弧光光强。

6.多种辅助保护功能：

主控单元不但有弧光保护，还有过流保护，接地保护、断路器失灵等辅助保护，这些保护是弧光保护的合理配置和有效补充。
