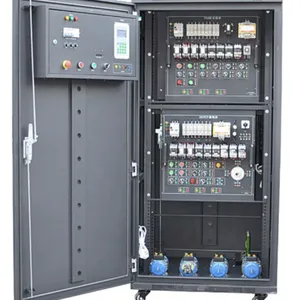

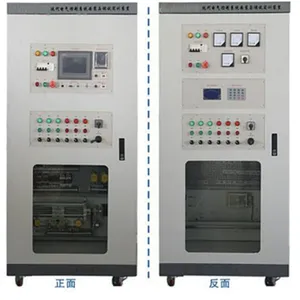

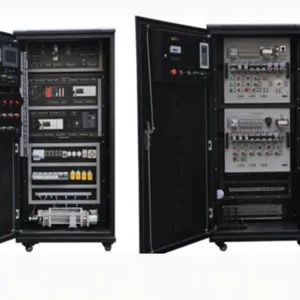

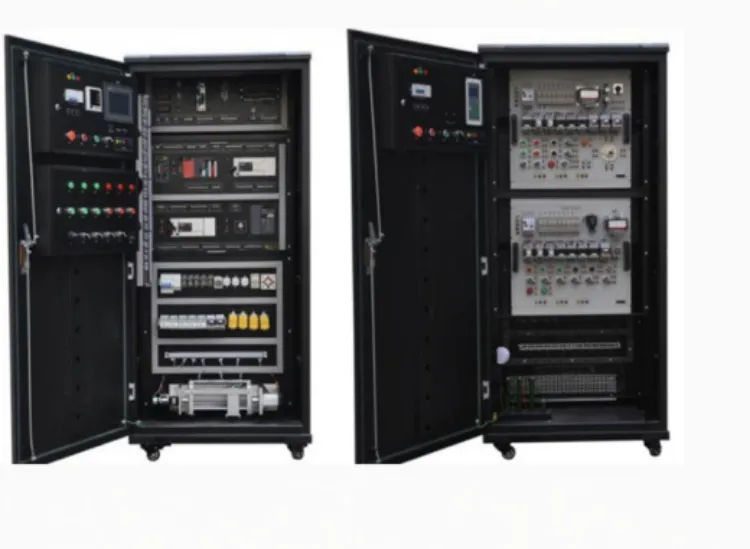

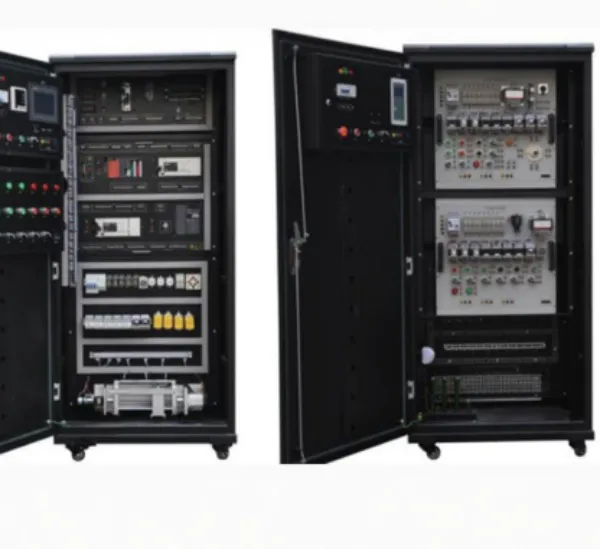

产品介绍

现代电气控制系统安装与调试实训装置是结合生产实际和职业岗位的技能要求，按照职业院校的教学和

实训要求设计和制造的产品。是电气自动化技术、机电一体化技术、工业过程自动化技术、智能控制技

术、工业互联网应用等专业的核心技能及其技术规范，同时可提高学员的工作效率、质量意识、安全意

识、节能环保意识和规范操作等职业素养；***电机与电气控制、PLC应用技术、电工测量与仪表调

试、电力电子技术、交直流调速、组态控制技术、工业现场网络等专业课程及综合实训课程改革，促进

高职院校的专业建设、课程建设和教学改革；展示现代装备制造业、工业自动化产业相关的职业教育改

革，助推具有工匠精神的电气控制系统安装与调试技术技能人才的培养。

技术参数

工作电源：三相五线AC380V±5%50Hz；

设备尺寸：L1300mm×W650mm×H1800mm；

额定功耗：3kW；

设备重量：130kg；

环境温度：≤78%

安全保护措施：具有急停按钮，漏电保护，过压过电流保护，过热保护，接地保护，所有材质均符合环

场地要求：1.3m×1.6m；

实验内容

1.转换开关与电压表连接测量三相电压

2.三相电流的测量

电力综合仪表的使用

4.三相异步电动机直接起动、停车的控制

接触器联锁的三相交流异步电动机正、反转控制电路

按钮联锁的三相交流异步电动机正、反转控制电路

7.按钮、接触器联锁的三相交流异步电动机正、反转控制电路

8.三相交流异步电动机 Y-△（手动切换）起动控制电路

9.三相交流异步电动机 Y-△（时间继电器切换）起动控制电路

10.定子绕组串联电阻起动控制电路

11.三相交流异步电动机能耗制动控制电路

12.三相交流异步电动机降压起动及反接制动控制电路

13.

两台电动机的顺序控制电路

14.

电动机的往返行程控制电路

15.

普通车床控制电路

16.

电动葫芦控制电路

17.三相交流异步电动机点动、连续转动的控制电路

18.

两地控制电路

19.

接触器控制的双速电动机调速控制电路

20.时间继电器切换的双速电动机调速控制电路

21.离心开关配合的反接制动控制

22.变频器面板功能参数设置和操作

23.外部端子点动控制

24.电机多段速度控制

25.工频、变频切换控制

26.基于 PLC模拟量方式变频开环调速控制

27.基于面板操作的电机开环调速

28.基于 PLC通信的变频器开环调速

29. PLC 控制电机顺序起动

30.触摸屏的参数设置与编程
