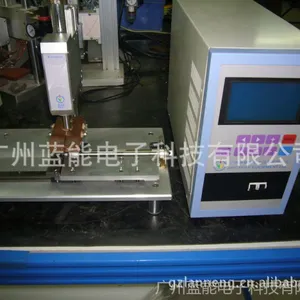

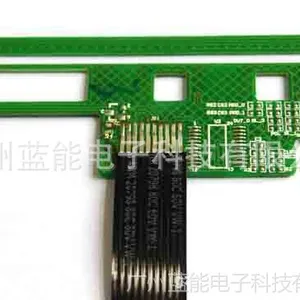

扁平线线路板自动焊锡机

脉冲电源加热方式的应用

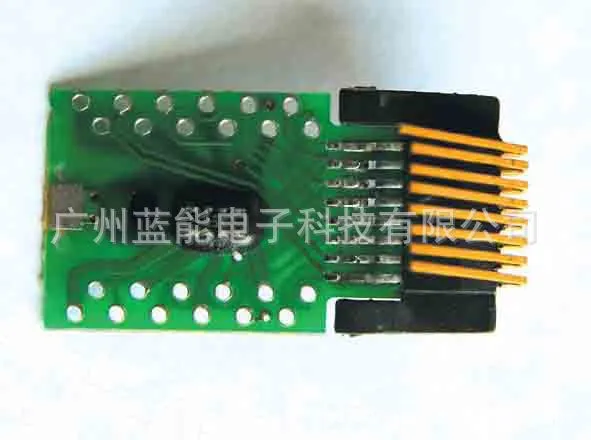

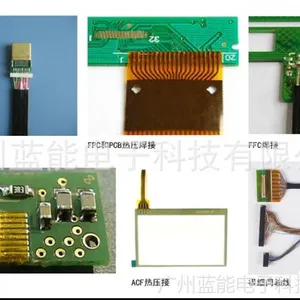

应用于PCB基板、FPC、FFC的焊接，LCD和TCP的ACF连接，各种线圈的绝缘漆包和端子的直接连接，可塑性塑料的加热接合等。

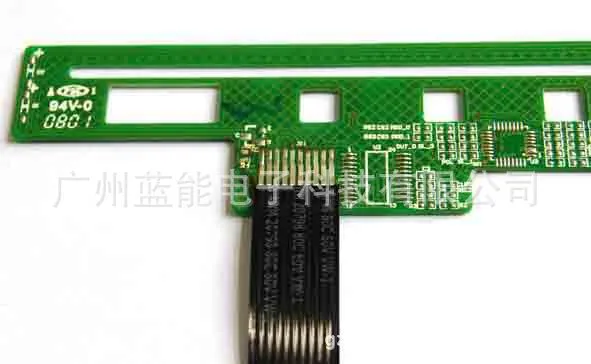

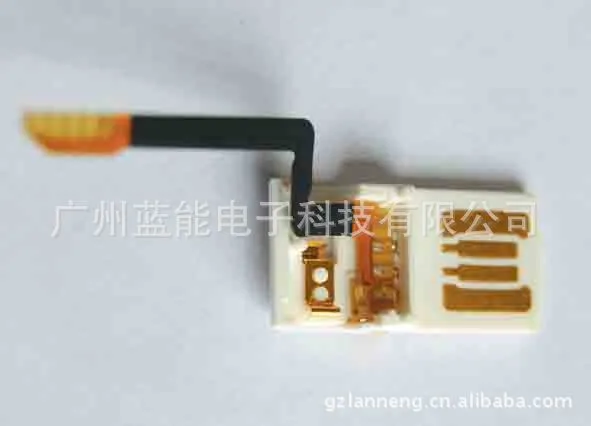

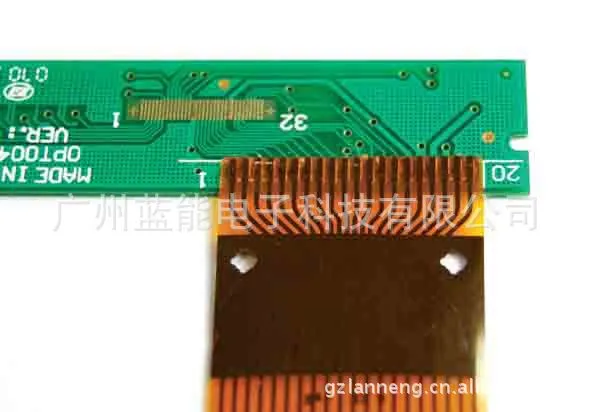

1、LCD、PDP、手机等电子产品内的柔性线路板的热压接、焊锡焊接等。

2、HDD、线圈、电容、电机、传感器等漆包线的焊锡焊接。

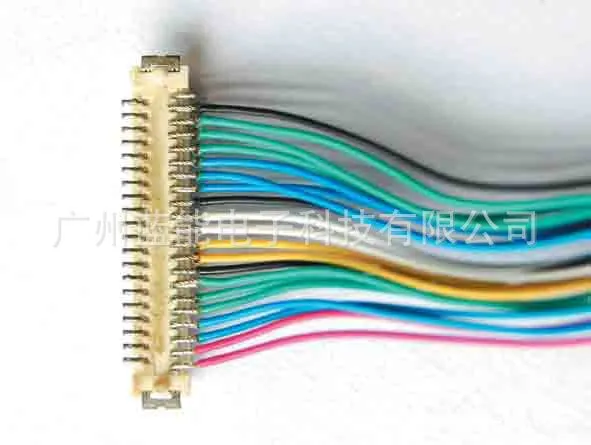

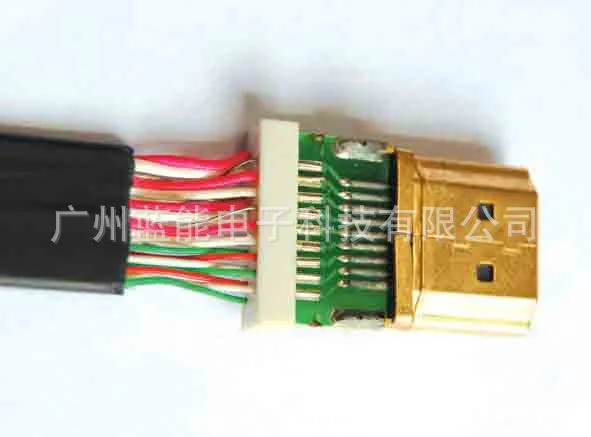

3、电脑等通信机器内的线缆、连接口的焊锡焊接。

4、数码相机、手机等的CMOS、CCD与FPC板的焊锡焊接。

5、继电器、打印机、小型相机等的树脂热压结合。

6、微波器件内部的金线热压结合。

广泛应用于线材的热压焊、焊锡焊接的回流焊，IC贴片。采用温度分阶段控制和时间控制，适应不同的焊接需求，如：LCD、触摸屏等的扁平电缆热压接合及ACF接合，继电器、打印机、眼镜等的树脂热压接合，手机、数码相机使用的CCD、CMOS的焊锡接合,电脑、USB、摄像机内的FPC等扁平电缆的焊锡接合,硬盘(HDD)等漆包线的焊锡焊接及DVD、AV机器等家用电器的制造。

逆变式热压焊电源特点：

l       直流输出。焊接电流为脉动直流（且波纹度小），无交流过零不连续加热工件的缺点，热量集中，提高了焊接热效率，对有色金属材料和一些难焊材料的焊接特别适合，焊接过程稳定、焊接质量***提高。同时，电极寿命获得延长。

l       由微控制器（MCU）控制，具有温度监控功能。

l       逆变桥采用软开关技术，减小开关损耗，减小电磁干扰。

l       具有温度失常、监控值超限、网压超限、过热等故障诊断与报警功能。

l       逆变桥电流失常自动关断，增强系统保护。

l       两段加热设定，带温度缓升缓降功能，时间宽范围设定（0－250ms），适用复杂焊接过程需要。

l       20组参数储存，方便多种焊接品种使用。

l       240x128 LCD显示，同时显示多种内容。

l       较强的外部通讯功能：焊接结束、故障、计数信号、RS-232数据通讯口，便于自动焊使用。

l       数据存储采用EEPROM，无电池寿命问题。

l       响应速度快。由于采用了较高的逆变频率（4kHz），通电时间控制周期为0.25ms，比通常交流焊机的20ms提高80倍，控制精度明显提高。与电容储能焊机相比，无需充放电，可控性明显增强，特别适合于精密件的焊接和高质量、高精度、高速度焊接。

l       采用***的段控控温系統,可灵活设置各段加温状态.对温度、时间等参数能高精度地加以控制。

l       升温迅速稳定，局部瞬时加热方式能良好地抑制对周围元器件的热影响。

l       显示各阶段的温度。

l       热电偶的闭环在线反馈控制提高温控的***度。

?

精密脉冲热压焊电源型号
