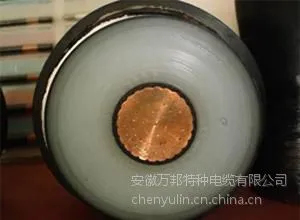

JKTRJV架空绝缘电缆

JKTRJV电缆为架空型软铜绝缘护套电缆。

JK：架空。 T: 铜 。R：软结构。J：聚乙烯。V：聚氯乙烯

1、执行标准：  * 额定电压1KV及以下架空绝缘电缆GB12527—1990，参照采用IEC502，IEC227。  * 额定电压10KV、35KV架空绝缘电缆GB14049—1993，参照采用IEC502（1983）和IEC840（1989）。 2、产品用途：  * 本产品适用于额定电压1-35KV架空电力线路输配电系统。 3、型号名称及敷设方式  型号 名称  敷设方式  JKV JKLV JKY JKLY JKYJ JKLYJ  铜、铝芯聚氯乙烯绝缘架 空电缆   铜、铝芯聚乙烯绝缘架空电缆   铜、铝芯交联聚乙烯绝缘架空电缆   架空固定敷设引户线等  JKYJ JKLYJ JKTRYJ JKY JKLY JKTRY JKGYJ JKLGYJ      铜、铝交联聚乙烯绝缘架 空电缆  软铜芯交联聚乙烯绝缘架空电缆  铜、铝芯聚乙烯绝缘架空电缆   软铜芯聚乙烯绝缘架空电缆  铜芯绞线交联聚乙烯绝缘架空电缆  铝芯绞线交联聚乙烯绝缘架空电缆   架空固定敷设、软铜芯产品用于变压器引下线。电缆架空时，应考虑电缆和树木保持一定距离；电缆远行时，允许电缆和树木频繁接触。钢芯型架空电缆用于山区，河流跨越敷设。  JKLY/B  铝芯本色交联聚乙烯绝缘架空电缆 架空固定敷设电缆架设时，应考虑电缆和树木保持一定距离；电缆运行时，允许电缆和树木频繁接触。 JKLYJ/Q JKLY/Q   铝芯轻型交联聚乙烯绝缘 架空电缆 铝芯轻型聚乙烯绝缘架空电缆   架空固定敷设电缆架设时，应考虑电缆和树木保持一定距离；电缆运行时， 允许电缆和树木短时接触。

4、使用特性  * 额定电压分别为0.6/1KV、10KV、35KV。 * 电缆敷设温度应不低于-20℃。  * 短路时（最长持续时间不超过5S）电缆的基本温度：交联聚乙烯绝缘250℃。高密度聚乙烯绝缘150℃。聚氯乙烯绝缘160℃  * 电缆导体的长期允许工作温度：聚氯乙烯绝缘不超过70℃。聚乙烯绝缘应不超过70℃；交联聚乙烯绝缘应不超过90℃。  * 电缆的允许弯曲半径：单芯电缆应不小于电缆外径的15倍，多芯电缆应不小于电缆外径的10倍。 5、生产范围  型号  芯数  额定电压KV  1  10  35  标称截面mm2   JKV JKLV JKY JKLY JKGYJ JKLGYJ 1  16-240  16-300  ---  JKYJ JKLYJ 2、4 10-120 --- --- JKLY JKLY JKLYJ   3+K 10-120 --- --- JKYJ JKTRYJ JKLYJ   1  --- 10-300 50-300 3 --- 25-300 --- 3+K（A） 或 3+K（B）  ---  25-300  ---  ---  其中K25-120  ---  JKY JKTRY JKLY JKLYJ/Q JKLY/Q   1  ---  10-300  ---  JKLYJ/B  3  --- 25-300 --- 3+K（A） 或 3+K（B）  ---  25-300  ---  ---  其中K25-120  ---  6、技术指标 * 电缆的工作温度      额定电压1KV架空绝缘电缆，聚氯乙烯、聚乙烯绝缘应不超过70℃，交联聚乙烯绝缘应不超过90℃；额定电压10KV、
