变频恒压供水设备概述：

    变频恒压供水设备管网直接串联水泵叠压供水的供水方式所采用之设备。在城镇公用管网上直接装泵抽水一直是供水系统的禁区。其理由：首先是在管网供应能力不足时，个体的超量取水会使管网节点或管段压力下降而影响其它用户的用水安定性。另外，允许用户自由地装泵“入网”有可能带来管网运行安全和水质安全的隐患。

    变频恒压供水设备正式投向市场已有七、八年的时间。由于管网直接叠压方式具有节能、节水、省地、省材的优点，特别是因其减少或***水体二次污染，保障水质卫生安全的特点，而深受***﹑用户的关注和市场的欢迎，进而推动了该项技术的进步和发展。可以认为该项技术已发展到了具有理论上的说服力和实践证明力的较成熟阶段。已经有条件在较大范围试用和推广使用。推广“直供水”技术和应用“全自动变频调速稳压给水设备”的主体应该是管网一方，即城镇供水系统。因而，管网准用条件是该项技术成果推广应用广度和深度的决定性因素。而如何结合自己城市和供水系统的具体情况，制定出合理、规范、便于操作的“准用条件”是应该深入研究的课题。

变频恒压供水设备运作过程：

  1.管网压力高于或等于用户压力时

  当自来水压力高于用户使用压力时，旁路止回阀导通，由自来水直接供给用户用水。用户压力高于或等于设定压力，变频设备不运行，水泵处于停机状态。

  2.管网压力低于用户压力时

  变频设备开始运行，水泵处于开始运转。

  A、管网流量大于等于用户用水量时

若流量调节器内有空气则压力升高，又可以将多余的气体排出流量调节器外。使流量调节器内蓄满水以备下次用水高峰期时使用。当流量调节器内蓄满水后，安装在流量调节器顶的负压消除器自动关闭，防止溢流。流量调节器内压力恢复至自来水管网压力。

  若流量调节器内没有空气，流量调节器内压力保持自来水管网内压力。

  水泵提升压力为用户用水压力与管网里之差。

  即水泵提供扬程=用户用水压力-管网压力

  B、管网流量小雨用户用水量时

  流量调节器内压力降低，当流量调节器内压力低于一个大气压时，安装在流量调节器顶的负压消除器自动打开，使气体进入流量调节器内，消除负压。流量调节器内压力降为零。流量调节器内的水与自来水的流入共同提供给用户用水。流量调节器内储备水补偿的是用户用水与管网流量之差。水泵提升压力为用户用水压力

变频恒压供水设备运行说明：

　　（1）当市政管网高压时，设备处于停机状态，市政水源通过水源罐、旁通管路直接向用户管网供水。

　　（2）当市政管网欠压时，设备自动启动，在原有水压基础上变频调速增压（恒压）供水，由于按“差多少，补多少”原则增压，所以在全流量范围即满足了用户恒压供水的需求，同时又实现了高效节能运行。运行过程中密闭的海洋法罐只相当于一段管路，新鲜卫生的自来水不断流过水源罐（或承压水池），不会遭受外界污染。

　　（3）当市政水源压力太低，自来水进水小于设备供水（水源罐出水）时，靠水源罐贮水容积来补偿市政水源的不足。水源罐提供的补偿水量与水源罐总容积相同V补＝V总。

　　水源罐提供补偿水量期间，靠真空抑制（自动进、排气阀），使空气自动进入罐体，可避免对市政管网造成***抽吸作用（即所谓无负压无吸程），并可***水源罐容积全部被有效利用。

　　（4）为进一步减小直接抽吸对市政水源的影响，可选购一只水源隔离阀及控制仪表，从而可任意设定允许抽吸的***压力，当市政水源入口压力降到允许抽吸的***压力时，水源隔离装轩会自动启动，设备将切换到以补偿罐为水源自动供水。也可考虑选购廉价的节流装置代替隔离阀，限制自来水进水流量，供水不足部分靠水源罐补偿。

　　（5）市政水源因故停水且水源罐贮水也己消耗完，设备会自动停机（禁止运行）。水源正常后自动恢复运行。

变频恒压供水设备造型说明：

HSWWG系列无负压（无吸程）管网增压稳流给水设备的选型是根据自来水进水量（由自来水管径、压力、长度等条件确定）、顾客实际用水量、建筑物高度等数据来确定的。我公司提供的选型参数表遵循以下原则：

。表中的流量均按单卫设计，设备型号为常用型号，还可根据顾客特殊要求另行设计。

。设备中的流量不包括备用泵流量，表中的水泵台数均无备用泵。

。表中所推荐的稳流补偿器规格是在自来水满足顾客要求的情况下估算的，如果自来水管径很细或压力很低，进水量不能满足用水高峰期的要求，需要重新计算稳流补偿器的容积，推荐公式如下：

V容积=（Q出—Q进）△t

Q进——用水高峰期的自来水进水量（m/h）

Q出——用水高峰期的顾客用水量（m/h）

△t——用水高峰期的持续时间（h）

HSWWG系列和HSWWG（Ⅱ）系列无负压（无吸程）管网增压稳流给水设备均应按照设备选型参数表进行选型。但对于HSWWG（Ⅱ）系列产品的选型还应注意对于表中单泵功率在18.5KW以下的采用智能集成型触摸屏结构，无单独控制柜；表中单泵功率在18.5KW以上均为智能分体型触摸屏结构，采用单独控制柜。

变频恒压供水设备优点：

    1、节电节能。传统的水池二次加压供水方式将自来水放入水池，使原有的自来水压力释放为零，浪费了自来水的原有的压力能。箱式无负压供水设备利用调节装置与自来水管网连接可充分利用管网压力能，节电可达到50%-90%。

    2、消除了地下水池的二次污染。传统的水池二次加压供水方式将自来水放入水池，水池的易于被脏物甚至动物尸体所污染，尤其在夏天易产生藻类或滋生蚊虫，直接影响到身体健康。该箱式无负压供水设备利用调节装置采用封闭式供水方式，消除了二次污染。

    3、节水、减少事故隐患。由于箱式无负压供水设备采用全封闭结构，避免了渗、跑、冒、滴、漏等现象的发生；没有水箱又节约了消毒清洗用水。

    4、节省投资，减少占地，安装、使用、检修方便。建造水池（或水箱），工程总投资大，并且使用过程中要定期清洗，不但增加了工程的总投资，还增加了日常的维护费用。该箱式无负压供水设备利用调节装置供水，节省投资，减少占地，根据用户的现场情况可采用立式或卧式不同的安装方式，检修方便。

    5、自动化程度高，运行可靠，管理方便。

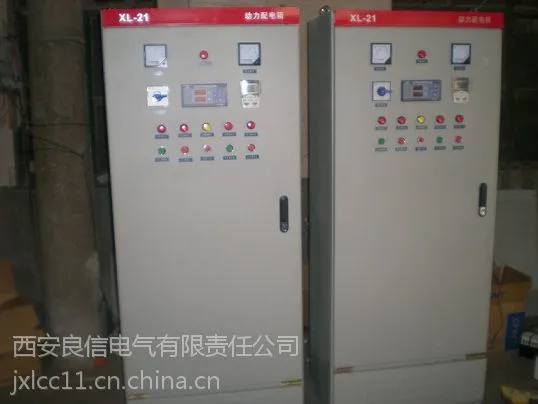

变频控制柜手动、自动控制方式，手动时由面板操作按钮控制水泵启停（仅供试泵用）；自动时由以下几种方式中的任何一种即可控制水泵启停：①消防中心DC24V启动（电源由消防中心提供），②各消防栓箱按钮开关启动，③消防中心按钮控制水泵启停，④喷淋管网压力开关启停水泵，⑤电接点压力表低压启动水泵（应用稳压系统）等。引至消防栓按钮、信号灯及引至消防中心遥控的控制电源为AC24V?100VA。控制柜设有泵开、泵停、泵故障等无源接点反馈消防中心。具备当主用泵故障时，备用泵自动延时投入的功能。除此之外，控制柜可以根据用户需要，增加双电源自动切换功能，定期自动巡检等功能，大功率消防主泵可以采用软起动方式缓减水泵起动时对电网及管网的冲击。

无负压变频给水设备适用范围：

1. 该系统既可用于生产、生活用水，亦可用于热水供应，恒压喷淋等系统。

　　a. 可广泛用于工业企业、生活、生产供水系统及企业自备并改造工程，自来水厂、生活小区及消防供水系统。

　　b. 可用于各种场合的恒压、变压、冷却水和循环供水系统。

　　c. 可用于污水泵站、污水处理及污水提升系统。

　　d. 可用于农业排灌、园林喷淋、水景和音乐喷泉系统。

　　e. 可用于宾馆、大型公共建筑供水及消防系统。

2. 技术指标

　　a．供水高度：200米

　　b．流量：1000立方米/小时

　　c．压力波动：≤0.25兆帕

   d．水泵电机功率：0.75KW-280KW
