    光纤适配器又称光纤耦合器、光纤法兰盘，光纤适配器是在光纤显露中实行相同或不同光纤活动连接器的对接，使其在很少的损耗下实行光路畅通。它是把光纤的两个断面精密对接起来，以使发射光纤输出的光能量可以限度的耦合到接受光纤中去，并使由于其介入光链路而对系统造成的影响减到最小。

      光纤适配器操作简单、稳定可靠、寿命长、易于维护、价格极低。负责连接设备和系统，使光路能按所需的通道进行传输，以完成预定目的，且能随时断开。光纤连接器可精密对接光纤的两个端面，以使发射光纤输出的光能量能限度地耦合到接收光纤中去，在一定程度上，光纤连接器也影响了光传输系统的可靠性和各项性能。光纤连接器有各种形式，一般用于EPON网络中的连接器为APC连接器，APC的端面被磨成一个8度角，目的是为了要减少反射，其工业标准的回波损耗为-60dB。APC连接器具有***、预定角度、预定半径和预抛光套管，可提供***的性能，可与具有NTT-FC标准或无此标准的紧凑按键配置一并使用。

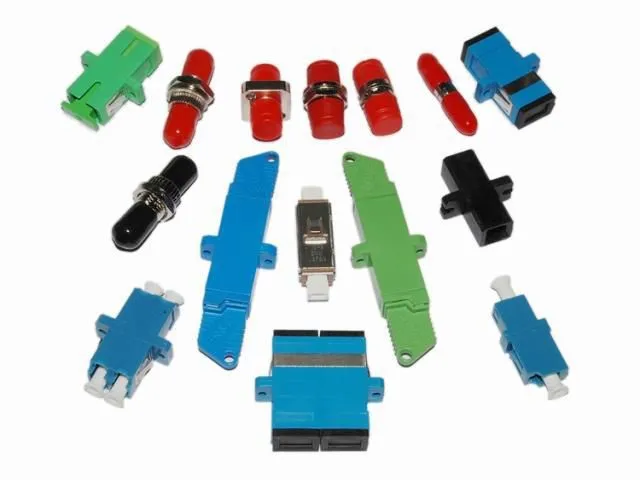

      根据光纤适配器应用的范围和需求不同，为了固定在各种面板上，光纤适配器还设计了多种精细的固定法兰，转接型光纤适配器可以连接不同类型的光纤跳线接口，并提供了不同断面间的连接，双连或多连可提高安装密度。根据外形结构和对接断面的不同，光纤适配器大体可以分为以下几种常见型号：FC、SC、ST、LC、FC-SC、FC-ST、ST-SC，除此外还有一些公转母的转接光纤适配器。

FC光纤适配器

   其外部加强方式是采用金属套，紧固方式为螺丝扣。FC类型的连接器，采用的陶瓷插针的对接端。此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。后来，对该类型连接器做了改进，采用对接端面呈球面的插针（PC），而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高。

SC光纤适配器

   其外壳呈矩形，所采用的插针与耦合套筒的结构尺寸与FC型完全相同，。其中插针的端面多采用PC或APC型研磨方式；紧固方式是采用插拔销闩式，不需旋转。装备了金属弹片，便于暗装使用。此类连接器价格低廉，插拔操作方便，介入损耗波动小，抗压强度较高，安装密度高。

ST光纤适配器

   为带键的卡扣式锁紧结构，确保连接时准确对中，具有较强的抗拉强度，金属key定位，提高适配器的重复性和耐久性，采用精密的陶瓷或铜套筒，以确保长期稳定的机械性能和光学性能。矩形结构，攻丝铆接安装使用方便。

LC光纤适配器

   采用操作方便的模块化插孔（RJ）闩锁机理制成。其所采用的插针和套筒的尺寸小，提高了光纤配线架中光纤连接器的密度。采用精密陶瓷套筒，确保长期稳定的机械和光学性能。

【性能指标】

插入损耗：≤0.2dB

回波损耗：≥40 dB

互换性：≤0.2dB

工作温度（℃）：-30 ― +80　

储存温度（℃）：-40 ― +85

振动试验：≤0.1dB(10-60Hz,1.5mm振幅)

抗拉强度试验：≤0.1dB（0-15Hg拉力，φ0.9mm光纤除外）

重复性：≥1000次

【产品特点】

兼容性好，光纤同心度误差小

二氧化锆陶瓷或精密磷青铜套管

高精度机加工尺寸

高可靠性，稳定性

插入损耗低，回波损耗高，互换性能好

插芯端面PC、UPC、APC三种

【产品用途】

 电信网、城域网、光纤通信系统

 光纤测试仪器/仪表

 光纤CATV、光纤传感器

 光纤宽带接入网，FTTH光纤入户

 光纤配线架，机架式及墙挂式光纤配线单元

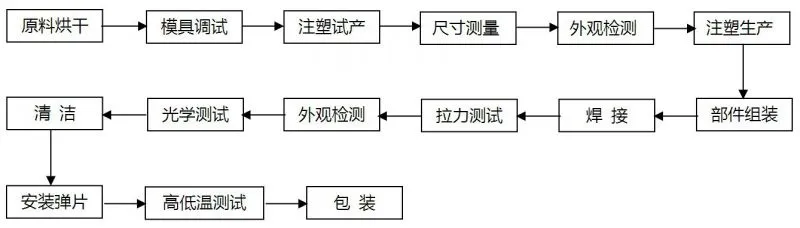

【工艺流程】
