ZN63-12/630-20 ZN63-12/630-25 ZN63-12/1250-20 ZN63-12/1250-25 ZN63)-12/1250-31.5     ZN63-12真空断路器为额定电压12kV，三相交流50Hz的高压户内开关设备， 可作接通线路,切断故障电流和保护功能.尤其适合于额定工作电流下的频繁操作,如投、切电容器组、控制电炉变压器和高压电机等,也可作为联络使用.ZN63-12真空断路器是引进瑞士ABB公司技术，结合国内行业发展状况、生产能力开发制造的产品。该产品总体结构为开头本体与操动机构一体安装的形式，采用复合绝缘结构，无污染、无爆炸，绝缘水平高。     ZN63-12真空断路器操动机构为弹簧储能式，可以用交流操作，亦可用手动操作。

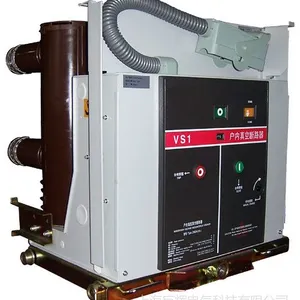

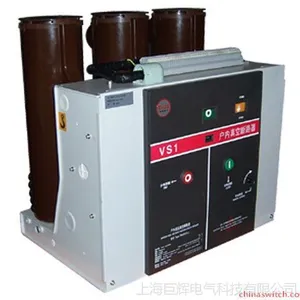

ZN63-12高压真空断路器

本产品符合***GB1984《交流高压断路器》、JB3855《3.6-40.5kV户内交流高压真空断路器》 和IEC60056《高压交流断路器》标准。满足DL/T403《12-40.5kV户内高压断路器订货技术条件》。

产品概述          ZN63-12高压真空断路器户内交流高压真空断路器适用于三相交流50Hz，10kV的电力系统中作投切各种不同性质的负荷及频繁操作的场合， 可供工矿、企业、发电厂及变电站电气设备的保护和控制之用。可配用KYN28A-12（GZS1）等中置手车式开关柜，也可配于XGN-固定式开关柜。       使用环境条件          1、环境气温度：上限+40℃，下限-10℃;          3、相对湿度：  日平均相对湿度：≤95%；月平均相对湿度：≤90 %，日平均饱和蒸气压：≤2.2×10-3MPa，月平均饱和蒸气压：≤1.8×10-3MPa，          2、海拔高度：  2000m及以下;          4、地震烈度：  不超过8度；          5、使用场所无易燃、爆炸危险、化学腐蚀及剧烈振动。                    结构特点          1、断路器的灭弧室与操动机构部分采用前后配置方式，通过传动机构连接为一个整体，以***断路器的总体配合性能。 2、采用中封式陶瓷真空灭弧室，铜铬触头材料及纵磁场触头结构为当今世界公认的进的熄弧方式。          3、真空灭弧室装在采用APG新艺成型的绝缘筒内，不仅缩小了断路器的整体尺寸，还防止了异物对灭弧的损伤和表面污染。 4、绝缘筒在借鉴国外同类产品优点的基础上，增设内裙边和加强筋，提高了绝缘水平和抗动稳定电流的能力。          5、操动机构采用弹簧储能式，具有电动和手动储能两种功能，断路器工作时储能弹簧的能量通过输出凸轮传递给连杆机构，    再通过连杆机构传递到动触并没有部分。          6、***合理的缓冲装置，分闸***，减弱分闸冲击和震动。          7、无需调整，极少维护或免维护。          8、机构寿命高达20000次。

主要技术参数：  1、额定电压 kA 12  2、额定短时工频耐受电压（Imin） 42  3、额定雷电冲击耐受电压（峰值） 75  4、额定频率 Hz 50  5、额定电流 A 630 1250 630 1250 1600 20002500 3150 4000  6、额定短路开断电流 KA 25 31.5 40  7、额定短时耐受电流 25 31.5 40  8、额定短路持续时间 S 4  9、额定峰值耐受电流 kA 63 80 100 10、额定短路关合电流 63 80 100 11、二次回路工频耐受电压 V 2000 12、额定单个/背对电容器组开断电流 A 630/400(40kA为800/400) 13、额定电容组关合涌流 kA 12.5(频率不大于1000Hz) 14、分闸时间（额定电压） ms 20~50 15、合闸时间（额定电压） 35~70 16、机械寿命 次 20000 17、额定电流开断次数（电寿命） 20000 18、额定短路电流开断次数 50（40kA为30） 19、动、静触头累计磨损厚度 mm 3 20、额定合闸操作电压 V AC110/220 DC110/220 21、额定分闸操作电压 22、储能电机额定电压 V AC110/220 DC110/220 23、储能电机额定电压 W 70/100 24、储能时间 S ≤10 25、触头开距 mm 11±1 26、超行程 3.5±0.5 27、触头合闸弹跳时间 ms ≤2 28、三相分、合闸不同期性 ≤2 29、平均分闸速度（触头分开∞6mm) m/s 0.9~1.2 30、平均合闸速度 0.5~0.8 31、触头分闸反弹幅值 mm ≤3 32、主导电回路电阻 μΩ ≤50(630A) ≤44≤(1250A)≤35(1600~2000A≤25(250A以上) 33、触头合闸接触压力 N 2400±200（25KA）3100±200（31.5A）4250±250（40kA） 34、额定操作顺序 分0.3S-合分-180S-合分
