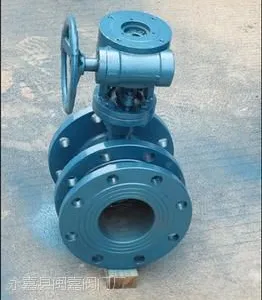

SD31X型手动伸缩蝶阀为管道伸缩器和法兰蝶阀两种功能为一体，即能起到节流作用，又能解决温差所产生的内力的消除，即起到伸缩作用。该伸缩法兰蝶阀可在电力、冶金，石油、化工、煤气、城市供热、水电造纸装置和管路中气体、液体、半流体以及固体粉末等介质的截断和调节。可任意位置安装，不受介质，流向的影响，常做阀门安装时两法兰间距的调节部件。

【产品特点】

  1、设计新颖，结构独特；

  2、体积小，重量轻；

  3、操作轻便省力，启闭迅速；

  4、密封部位能调节和更换，密封性能可靠，流阻小，节能。

【伸缩蝶阀安装说明】

  1、在安装前必须平放，切勿随意磕碰。

  2、出厂时结构长度为最小长度，安装时，拉至安装长度（即设计长度）。

  3、当管道间长度超过伸缩阀长度时，请调整管道间隔，切勿强行拉伸缩阀，以免损坏伸缩器。

  4、可在任意位置安装，做温度补偿用，在管道安装完成后，需沿管道轴线方向两端加支架，防止伸缩阀伸缩管拉出，支架的支承力按右列公式计算，运行

  时严禁将支架卸掉。

  5、不做温度补偿时，只做安装更换、维修阀门方便用时，可用通螺栓限位，对 称夹紧伸缩蝶阀以防止伸缩管拉出，损坏伸缩蝶阀及管道装置或建筑物。螺

  栓直径可按照法兰螺栓直径，其螺栓强度和承受试验压力及管道拉力，按上公式进行计算，运行时限位螺栓晋严禁卸掉（螺栓另配）。

  6、管道施工现场严禁随意拆卸解体伸缩蝶阀。

  7、本伸缩蝶阀，加工精细，配合严密，请勿在现场随意反复拉长压短伸缩蝶阀。管道安装时，要求伸缩蝶阀两端管道必须同心，管道上的两法兰面要求平行。

  8、法兰固定螺栓应对称紧固，请勿单边强行紧固法兰固定螺检。

  9、伸缩蝶阀伸缩部分不得安装在管道拐角处或管道末端。
