产品简介

特点

1.有效水深400-500mm。

2.池内水力停留时间(3-5min)。

3.净化量大，即表面负荷高。

4.战地面积小，单位负荷轻，全部预制构件组装，不需要操作室，设备可以架空安装，也可多层组合。

5.安装维修费用低，易于清扫。

6.净化程度，高悬浮物去除率达***。

7.该装置采用RFA型溶气系统申请国家***(***号86209296)，它结构巧妙，溶气效***达90%，体积仅为一般溶气系统的五分之一。

主要结构

RQF型高效浅层气浮装置集凝聚，气浮，撇渣，沉淀，刮泥为一体。整体呈圆柱形，结构紧凑，池子较浅。装置主体由五大部分组成：池体，旋转布水机构，熔气释放机构，框架机构，集水机构等。进水口，出水口与浮渣排出口全部集中在池体中央区域内，布水机构，集水机构，溶气释放机构都与框架紧密连接在一起，围绕池体中心转动。本装置提供成套设备总成及控制系统，通过集中控制与分散控制相结合，以使设备达到运行状态。

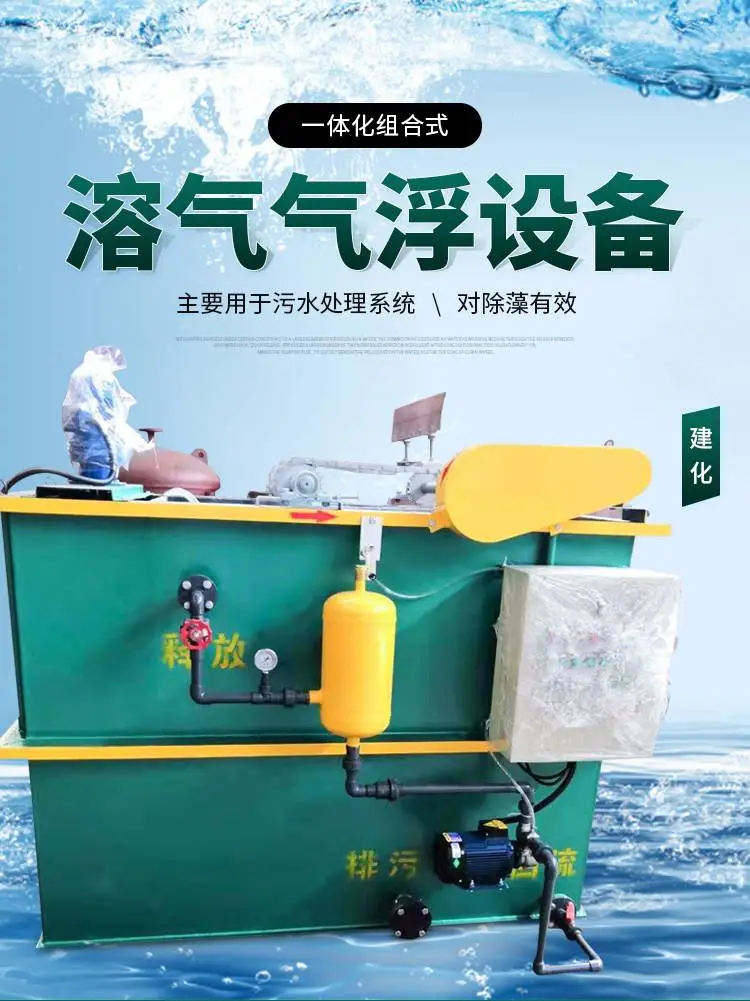

RQF型浅层气浮设备

一、用途在给水处理工艺程序中，固液分离技术及其设备是关键项目之一。对于比重接近于水的微小悬浮颗粒的去除，气浮是最***方法之一。该设备广泛应用于给排水处理工程。

，应用于湖泊水为水源的自来水除藻降浊；

***，应用于工业污水处理工程，如石油化工、纺织、印染、电镀、制革、食品工业等领域；

第三，应用于污水中有用物质的回收，如：造纸、浆水中的纤维回收等领域。

三，特点

1．有效水深400~500mm。

2．池内水力停留时间(3~5min)。

3．净化量大，即表面负荷高。

4．占地面积小，单位负荷轻，全部预制构件组装，不需要操作室，设备以架空安装，也可多层组合。

5．安装维修费用低，易于清扫。

6．净化程度高，悬浮物去除率达90％以上。

7．它结构巧妙，溶气效***达90％，体积仅为一般溶气系统的五分之一。

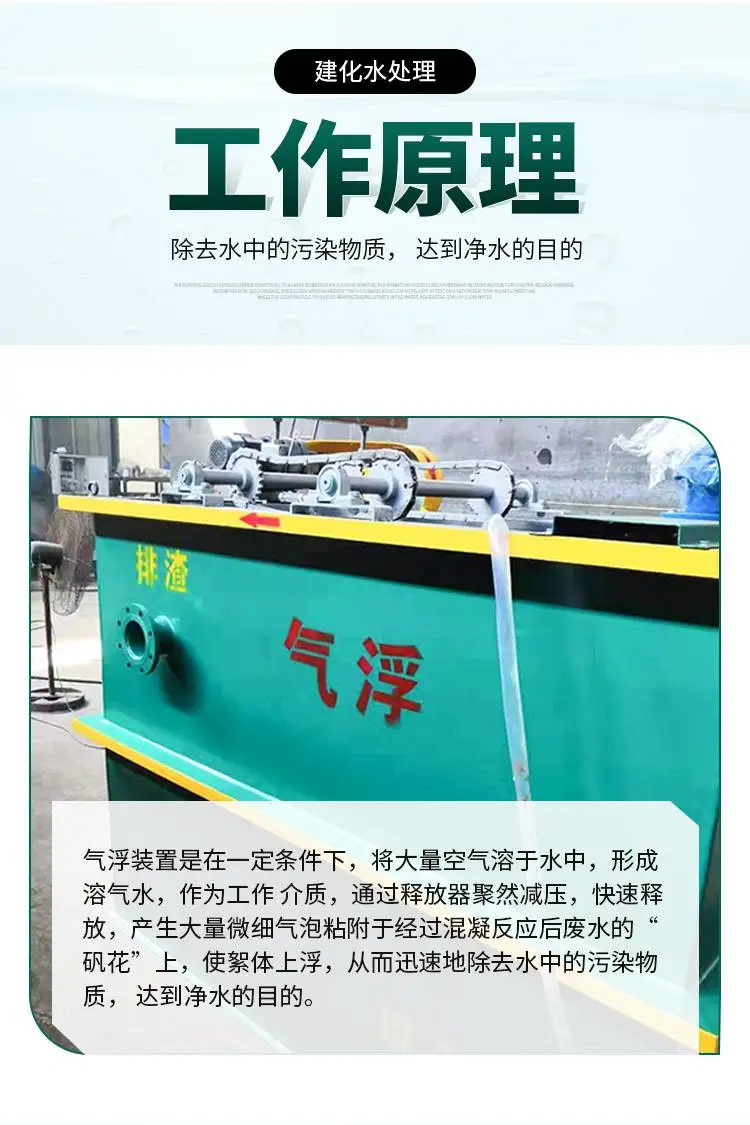

四、产品主要工作原理

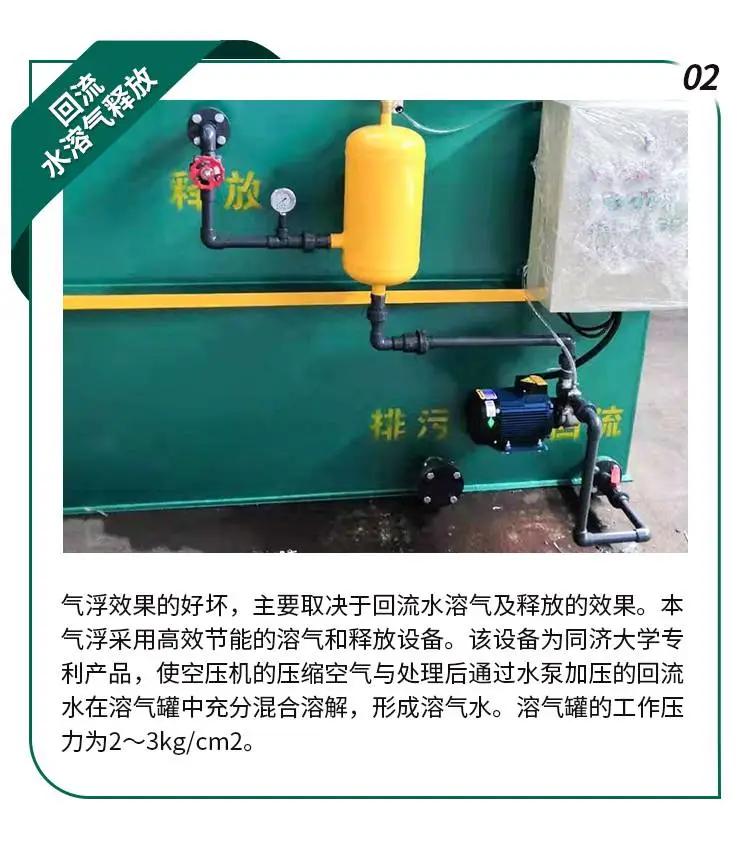

        气浮分离技术是指空气与水水在—定的压力条件下，使气体***限度的溶入水中，力求处于饱和状态，然后把所形成的压力溶气水通过减压释放，产生大量的微细气泡，与水中的悬浮絮体充分接触，使水中悬浮絮体粘附在微气泡上，随气泡一起浮到水面，形成浮渣并刮去浮渣，从而净化水质。

         我厂开发RQF型高效浅层气浮装置，是一个***的快速气浮系统，在传统气浮理论的基础上，又成功地运用了“浅层理论”和“零速”原理，通过精心设计，集凝聚、气浮、撇渣、沉淀、刮泥为一体，是一种水质净化处理的高效设备。

五、工艺流程

原水经絮凝混合由池底中心管流入，水表面的浮渣用撇渣器收集起来，然后排入中央污泥槽，排置相匹配的污泥装置，沉于池底的污泥由刮板收集至排泥槽排出，清水由中央集水机构收集排出。

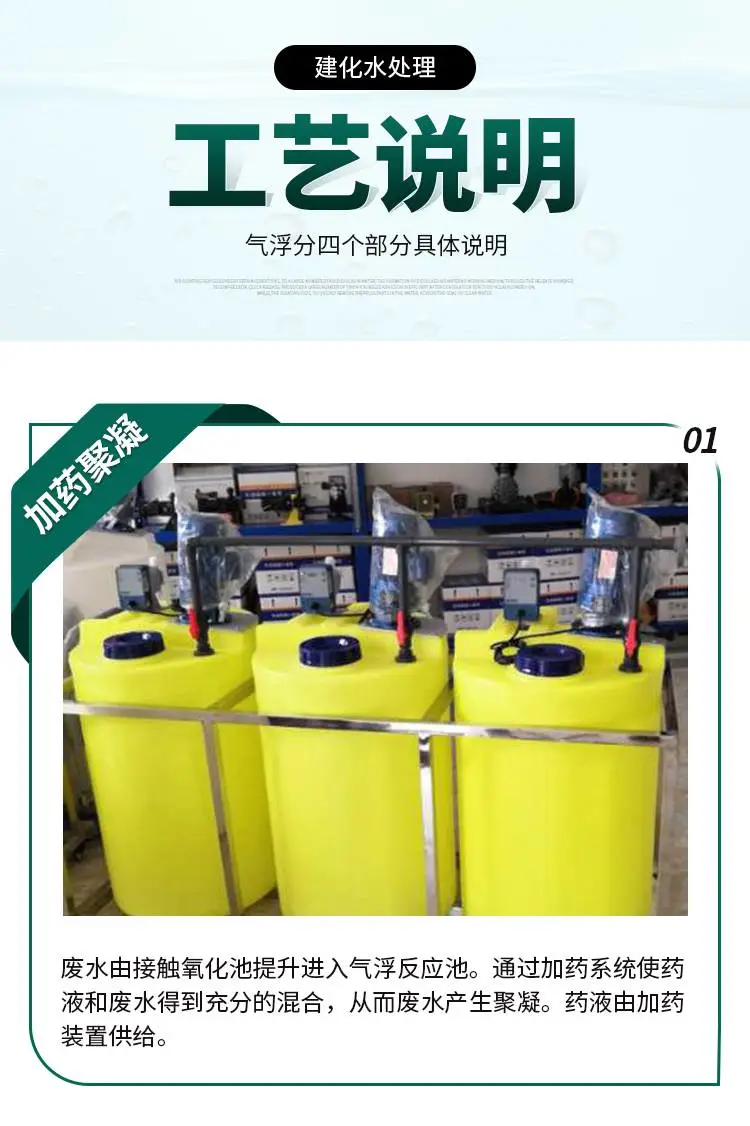

凝絮好的原水是指在原水中加入絮凝药剂PAC或PAM(PAC为400-1000mg /I，PAM为PAC的1/5左右)，经10-15分钟的有效地絮凝反应，形成的原水。具体药量及絮凝时间，絮凝效果须由实验测定。

六、主要机构

RQF型高效浅层气浮装置集凝聚、气浮、撇渣、沉淀、刮泥为一体，整体成圆柱形，结构紧凑，池子较浅。装置主体由五大部分组成：池体、旋转布水机构、溶气释放机构、框架机构、集水机构等。进水口，出水口与浮渣排出口全部集中在池体中央区域内，布水机构、集水机构、溶气释放机构与框架紧密连接在一起，围绕池体转动。

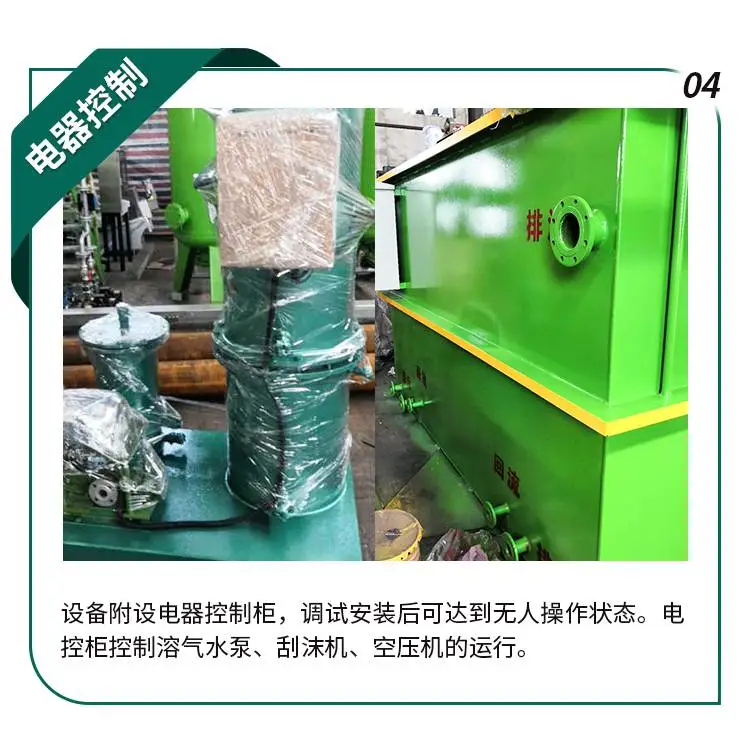

本装置提供成套设备总成及控制系统，通过集中控制与分散控制相结合，以使设备达到运行状态(详见图一和图二)。

七、主要技术参数及尺寸

（见表1-6及附图）表1，

主要技术参数：

 1．表中处理水量依据，

注：可根绝具体水质而定。

表2.RQF型气浮系列表格

注：

1．表中处理水量依据，回流比R=30％，水力表面负荷：q=6～8m/m?.h 2．表中处理量适合污水处理系统。 3．RQF25～RQF250为钢制池体，其工作负载指整机正常工作时间时，上建地基承受的总负荷。 RQF200～RQF600为土建池体，其工作负载指整机正常工作时间时，混凝土池体所承受的总负荷。 例：RQF200其工作负载为45/37(t) 其中：45t指池体钢制时，土建得基承受总负荷。 37t指池体为混凝土时，混凝土池体所承受总负荷。
