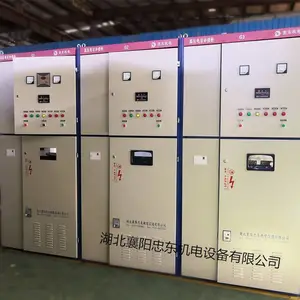

湖北襄樊品牌高压电机启动水阻柜，产品俗称：高压液阻起动柜，高压固态软启动柜，高压水电阻软启动柜，高压液态软起动装置，高压水阻软启动，液阻起动柜，高压笼型电动机液体电阻起动柜，绕线式电动机液体电阻起动柜，水阻起动柜，水电阻起动器，液体变阻起动器，高压水电阻降压启动柜。

湖北襄樊品牌高压电机启动水阻柜技术参数

转子电流为起动器选型的主要依据，功率为起动器的选型的辅助依据。ZDR系列绕线电机液体电阻起动器一般参数如下表：

警告：本文禁止转载，一经发现，追究其法律责任。

备注：因现场环境差别及用户需求各异，实际参数可能与上述参数有所差异。

绕线电机综合起动柜

一、概述

可***用于水泥、化工、钢铁、冶金、矿山等

行业90－lOOOOKW绕线式异步电机。

二、工作原理

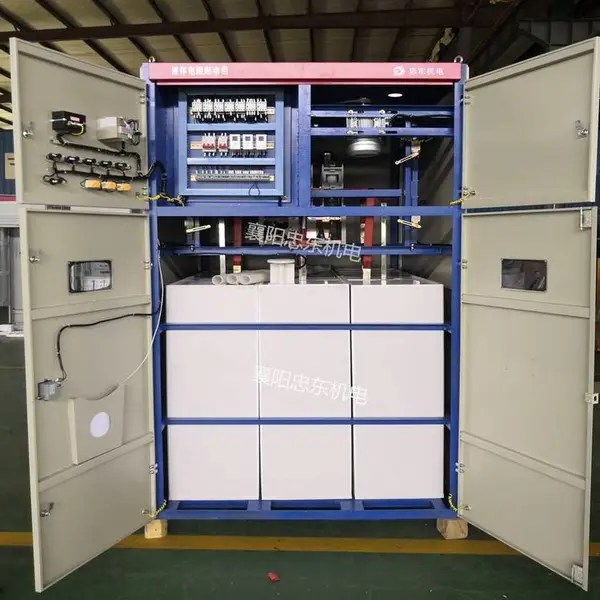

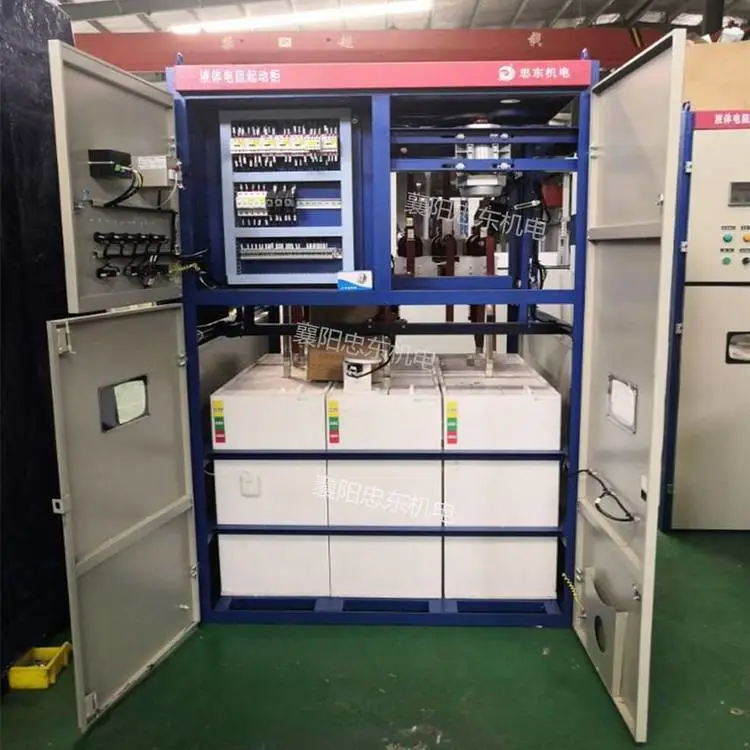

湖北襄樊品牌高压电机启动水阻柜是采用特种介质的水溶液作为电阻，在特殊设计的液阻箱中引入极板作电极串入电机转子回落中，电机起动时，由一小功率伺服电机带动极板移动来改变极板的相对位置，使液体电阻由大到小作无极变化，从而使电机低电流平滑起动。

三、环境条件

周围空气温度：（－40－＋50）℃

相对湿度：≤90％

海拨高度：≤ZOOOrn

安装场所无***摇动和冲击振动；无腐蚀性气体；安装倾斜度≤5℃

电源要求：三相四线交流380V±10％，50HZ

四、技术参数

起动电流：lq≤1.3le

起动时间：10－60S，预整定，现场可调；

起动次数：连续起动5－10次；

电液正常工作温度：0～70℃；

柜体防护等级：lP20lP30；

五、性能特点

起动性能远优于频敏变阻器、油浸变阻器、铸铁电阻等起动器；

软起动，起动电流小，约为电机额定电流的1.3倍；

可连续起动5－1O次；

起动过程平滑，对设备无机械应力冲击，可延长机械设备及电要的寿命；

可低电压起动，电网电压低于电机额定电压的10％时，可顺利起动；

适用性广，可适用负载状况下绕线式电机软起动，特别适用于重载起动；

具有起动超时、失压、超行程、超温等多重保护功能；

寒冷地区带自动加热功能；

结构简单、可靠，安装、维护方便。

六、型号说明

七、标准规格

八、安装基础

九、订货须知

提供绕线电机型号、额定功率、定子电流、定子电压、转子电流、转子电压；

提供电机拖动的负载特征（工况说明）；

是否成套订货，成套订货包括：高（低）压一次柜、高低压水电阻起动柜；

注明高压一次柜柜型（GG1A、XGN等）；

其它特殊要求,请在订货时与公司申明或协商。
