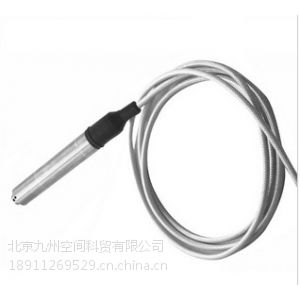

投入式深井液位传感器简介及说明

投入式深井液位传感器是基于所测液体压力与该液体的高度成比例的原理，采用国外***的隔离型扩散硅敏感元件的压阻效应，将压力转换为电信号，再经过温度补偿和线性修正，转化成标准电信号。 投入式深井液位变送器, 由于与水泵同时潜入深井下工作,更换及提出检查极为不易,因而在选材设计上考虑了耐水性、腐蚀性、抗拉影响等特种工况因素,并考虑了工作地点特殊性采用不锈钢电缆连接，防水固线套 、密封圈 、密封胶、激光焊接等四级密封. 专用电缆及专门的水密封技术使 变送器高可靠、高稳定。

系列用途

主要用于：泵站、深井、水库、水渠等给水、排污工程 . 油田煤气层的压力和油位 . 船舶及海洋设备 . 地下水资源管理

产品特点

全不锈钢激光焊接结构,高耐水性;

不锈钢电缆连接,抗腐，抗拉, 耐磨;

过压过流保护 ,反向极性保护;

稳定性高 ,抗干扰能力强;

专用安装工具, 实用可靠;

自有知识产权和***技术;

技术参数

量 程 300m～1000m内各量程

介质温度 －20℃～70℃

环境温度 －10℃～60℃

供电电压 DC 24V（12V～32V）

负载特性 电流输出型≤500Ω

电压输出型: ≥3KΩ

绝缘电阻 ＞100MΩ

准确度等级 A级:0.2级

B级:0.5级

非 线 性 ±0.2％F.S

迟滞性与可重 ±0.1％F.S

长期稳定性 ±0.1%F.S/y

热力零点漂移 ±0.03％F.S/℃

响应时间 ≤50ms

工作压力 2倍量程

电气连接 不锈钢电缆连接

外部零件的材料 不锈钢/316不锈钢

壳体材料 不锈钢/316不锈钢

测量介质 油、水及其它与316不锈钢兼容介质

防护等级 IP68
