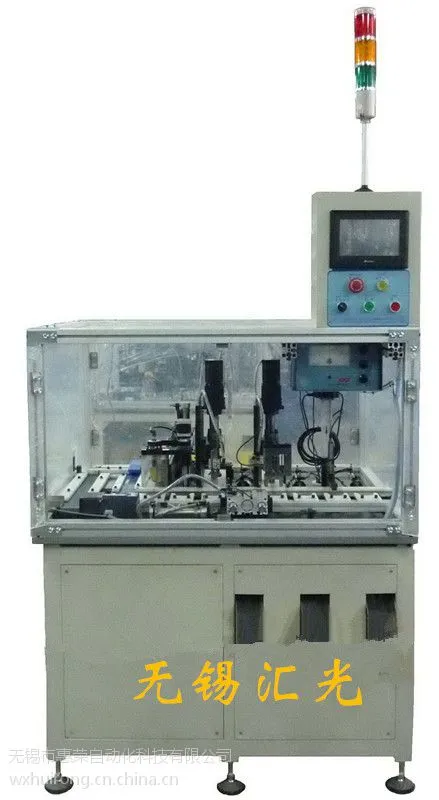

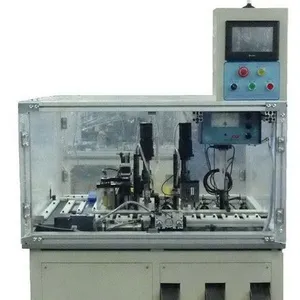

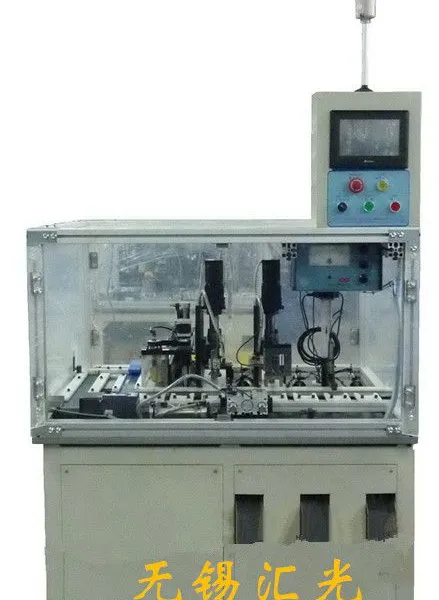

HJCJ01/02/03------轴(套)类零件综合检查机
主要功能：
1、 适用于各类轴、套类零件的内径、外径、高度、锥度等各项参数的检测和分档；
2、 高度测量，零件直接通过式读数，0.1um分辨率；
3、 陶瓷球3点接触式内径测量，0.1um分辨率；可Y方向多位置测量并计算锥度值。
4、 陶瓷球3点接触式外径测量，0.1um分辨率；可Y方向多位置测量并计算锥度值。
5、 各检测工位自动根据设置的公差范围判断OK或NG，NG品在检测位置后方剔除；
6、 加工工序： 上料机供料（或连线）---零件高度检查---NG品排出---零件内径检查
--- NG品排出---零件外径检查---NG品排出---合格品出料；
7、 智能的操作系统、7寸真彩触摸屏，参数及状态信息一目了然，操作方便、容易。
结构特点：
1、 可单机使用，也可与前工程连接后自动生产；
2、 采用精密升降滑台驱动测量传感器，轴或套类零件位于滑台下方时可以直接读取
高度方向尺寸。系统通过与预设的允差范围进行比较，对高度是否超差进行判断；
3、 内径、外径测量使用步进升降式测量模组，运用重复性优异的挠性测量台架
4、 并安装三点对称陶瓷测头，测量精准，同位置重复性误差小于0.5um；
5、 步进升降式测量模组可在Y方向设定多个测量位置，
通过对比可计算出锥度尺寸；
6、 各检测位置后设独立NG出口，NG品自动剔除；
7、 所有元器件均使用精选配置，***了设备
长期连续工作的可靠稳定。
技 术 指 标：
适用零件范围
外径?10-?100mm
内径?5-?80mm
工作效率：≈4秒/件
轴承上料：上料盘供料或连线供料
测量传感器：电感式位移传感器
测量分辨率：0.1um
电源：220V 50HZ 5A
气源：0 .4MPa
外型尺寸：1200×800×1750
重量：约400KG
