FRD-UHZ型磁翻板液位计由本体、翻板箱(由红、白双色磁性小翻板组成)、浮子、法兰盖等组成，用于各类液体容器的液位测量。能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。BHUHZ系列产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下***地测量液位，全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警、控制开关，可实现液位或界位的上下限报警和控制，配上BH系列液位变送器可将液位。界位信号转换成二线制4~20mADC的标准信号，实现远距离检测、指示、记录与控制。该系列磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。

工作原理：

磁翻板液位计主体外的翻板箱受主体内浮子(具有定向磁性源，按不同介质和压力针对研制)的作用促其翻板翻动并显示红白颜色，并随浮子的移动指示不同的液面高度。在指示器左侧配有醒目的刻度标尺，从而使液位的指示显得更加清晰。

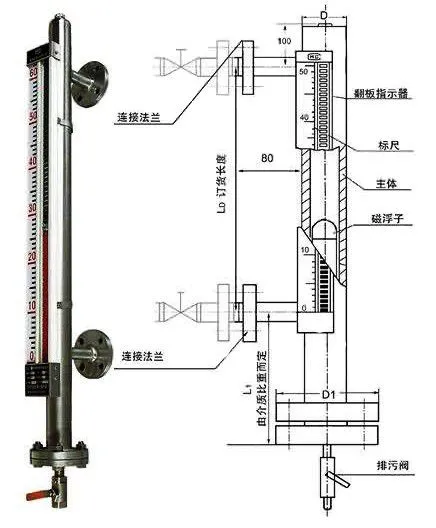

磁翻板液位计结构如下图所示:

主要技术指标

1、量程范围(mm)：300～81000

2、介质密度(g/cm3)：0.5～2

3、介质粘度： ≤0.02Pa.S

4、工作温度℃：-40～350

5、压力等级(MPa)：≤32

6、测量精度(mm)：≤±10

7、安装方式：侧装式、顶装式、底装式

8、防护等级：IP65

9、防爆等级：ibⅡCT4(本安型)、dⅡBT4(隔爆型)

10、传输方式：4～20mA 或 开关量

11、接口法兰：PN4.0　DN25　HG20593(侧装式)

PN1.0　DN100　HG20593(顶装式、底装式)，可以根据用户的需要特殊定制。

注：当液位计安装受环境影响，空间位置L1<300订货时应明显提出。
