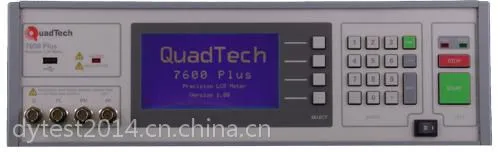

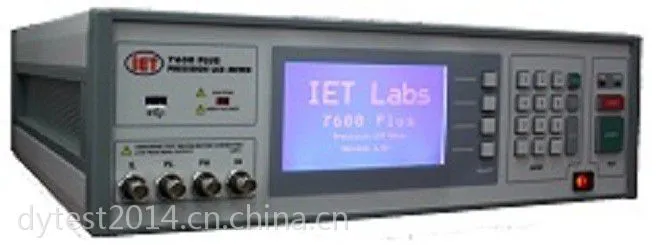

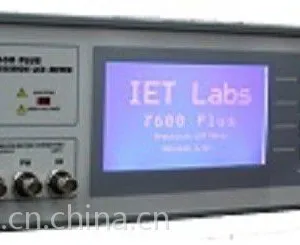

7600Plus 高精密LCR数字电桥

• 测量14阻抗参数 (同时测量2 个)

• 基本精度0.05%

• 可编程测试频率10Hz to 2MHz

• 交流可编程测试电压 20mV to 5V

• 直流偏置电压, 2V 内部 或 0 到 200V 外部

• 快速测量，速度高达 120次/每秒

• 自动开/短路归零消除连接错误

• 7位数显示高分辨率LCD

• 14个高/低 分类箱测试，通过/失败测试

• RS-232, USB, 打印机, 全标准的PLC 接口, (IEEE-488 选件l)

• 结果显示为偏离标称值的偏差或％

• 内部存储和调用测试设置

• 恒定电压保持在测试设备

• 6个独特的测试序列能够自动执行

• 键盘锁定，防止对测试设置的更改

• 现场校准与NIST可溯源校准套件

• 测量平均数和延迟时间可编程

7600 Plus LCR电桥，可精密测量阻抗参数，测量频率范围是 10 Hz to 2 MHz. 可测量14个不同的阻抗参数，测量精度是 0.05% , 满足今天的元件和材料测试的要求. 使用方便且操作界面友好可调使得 7600 Plus 广泛应用在i在产品开发，来料检验，生产线测试中.

扫频测试: 快速、***扫描参数测量, 图形或表格显示,用于检查元件或材料响应于在交流测试频率的变化，交流测试电压或交流测试电流，而不需要复杂的编程或外部控制器
程序和数据存储: 测试设置可以存储和调用，无论是内部存储器或从USB记忆棒。测量数据可以存储在记忆棒上，然后传输到电脑进行数据处理和分析.
负载校正: 对一个已知的标准进行测量，对随后的器件或材料测量及校正，大大提高了仪器的精度。是相同器件相同 测试条件下，重复测试相同的设备的理想选择.
自动校准程序:  7600 能够不返厂校准，通过使用具有NIST 可溯源的 QuadTech校准件, 降低了校准成本和时间.
使用方便: 大液晶屏图形显示和友好操作界面使7600上线快，几乎不用训练即可熟练操作.

为什么要买?

• 频率范围宽： (10Hz to 2MHz)

• 图形显示的扫描功能，可按频率、电压、电流扫描来测试参数

• 比同款的 Agilent E4980A成本***

7600 Plus 精密电桥的基本指标

测量参数和基本精度: 用户可选14个参数中的任意两个参数可同时显示,

以优化的测试信号电平和频率精密测量. 电容 (Cs/Cp), 电感 (Ls/Lp), 电阻 (Rs/Rp), 损耗 (D) and 品质因数 (Q) , 阻抗 Z , 导纳 Y , 相位角 (θ), 等效串联电阻 (ESR), 电导 (Gp), 电抗 (Xs), 电纳 (Bp) 注意: s = 串联, p = 并联, ESR 等效电阻
测试频率: 范围: 10 Hz to 2 MHz, 连续分辨率: 0.1 Hz from 10 Hz to 10 kHz, 5 digits>10kHz 精度: +/-(0.01% + 0.10Hz)
测量速度: 快速: 120 次/每秒，中速: 16 次/每秒 - 8 次/每秒，低于150kHz ，慢速: 2 次/每秒 - 1 次/每秒 低于150kHz
量程: 自动, 量程保持 或用户自选
触发: 内部 (自动), 外部 (RS-232, IEEE-488.2 or Handler 接口) 和手动
交流测试信号:
电压: 20 mV to 5.0 V (open circuit) up to 500kHz in 5 mV steps 20 mV to 1.0 V (open circuit) 500kHz-1MHz in 5 mV steps 20 mV to 0.5 V (open circuit) >1MHz in 5 mV steps
电流: 250 μA to 100 mA (short circuit) in 50 μA steps Max. Compliance 3V < 500kHz.
源阻抗: 25Ω, 400Ω, 6.4kΩ, or 100kΩ, range dependent
直流偏置电压: Internal: 2.0 V External: 0 to +/-200V
扫描结果: 主参数对频率、电压或电流， 图形或表格显示，每次扫描可高达200 个测量点
序列测试结果: 主参数和/或付参数显示有6位测试结果,
自动精度AutoAcc: 自动计算和显示整体仪器精度对于选择的设置和、测试条件和被测器件
