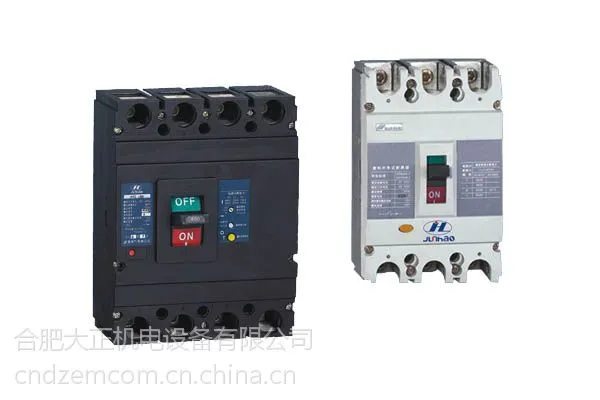

JHMM1系列塑料外壳式断路器（以下简称断路器），是本公司采用国际***设计、制造技术研制、开发的新型断路器之一。其额定绝缘电压为800V，适用于交流50Hz（60HZ），额定工作电压690V及以（DC250V及以下），额定工作电流10A至1600A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载、短路及欠电压保护装置，能保护线路和电源设备不受损坏。

内部附件：分励掊扣器、欠电压脱扣器、辅助触头、报警触头、缺相保护脱扣器；

外部附件：电动机操作机构、转动手柄作机构；

接线方式：板前接线、板后接线、插入式

安装方式：垂重安装（竖装）、水平安装（横装）

分断能力：C为基本型、L为标准型、M为较高分断型、H为高分断型

飞弧距离：短飞弧、零飞弧

产品外型：体积小、黑白色外壳、造型美观

产品极数：2、3、4

产品框架：63、100、225、400、630、800、1250、1600

产品电流：6、10、16、20、25、32、40、50、63、80、100、125、140、160、180、200、225、250、315、400、500、630、700、800、1000、1250、1400、1600A

产品执行标准：IEC60947-2、GB1408.2

二、安装场所

适用工作环境及安装条件

安装地点的海拔2000m及以下；

周围介质温度不高于+40℃和不至低于-5℃；且24小时平均值不超过35℃（特殊订货除外）；

安装地点的空气相对温度在温度为+40℃时不超过50%；在较低温度下可以有较高的相对温度，最温月的月平均***温度不超过+25℃，该月的月平均相对温度不超过90%，并考虑温度变化变生在产品表面上的凝霜；

污染等级为3级

防护等级：IP20

断路器主电路的安装类别为III，不接至主电路的辅助电路和控制电路，安装类别为II；

在无爆炸危险的介质下，且介质无足以腐蚀和破坏绝缘的气体与导电尘埃的地方；

在没有雨雪侵袭的地方

断路器应按产品的使用说明书安装

注：配电用断路器无代号；保护电动机用断路器以“2”表示

手柄直接操作无代号；电动操作用P表示；转动手柄用“Z”表示

按产品极数分为二级（100、225型）、三极与四极

四极产品中中性极

（N）极的型式分四种：

A型：N极不安装过电流脱扣元件，且N极始终接通，不与其它三极一起合分

B型：N极不安装过电流脱扣元件，且N极与其它三极一起合分（N极先合后分

C型：N极安装过电流脱扣元件，且N极与其它三极一起合分（N极先合后分

按额定电流（A）分：

JHMM1-63为（6）、10、16、20、25、32、40、50、63A九级（6A规格无过载保护）

JHMM1-100为（10）、16、20、25、32、40、50、63、80、100A十级

JHMM1-160为100、125、140、160四级

JHMM1-225（225）为100、125、140、160、180、200、225、250A八级

JHMM1-400为225、250、315、350、400A五级

JHMM1-630为400、500、630A三级

JHMM1-800为630、700、800A三级

JHMM1-1250为800、1000、1250A三级

JHMM1-1600为1000、1250、1400、1600A四级

按接线方式分为前接线、板后接线、插入式三种

按过电流脱扣器形式分热动电磁（复式）型、电磁（瞬时）型两种。

按附属装置分带附属装置和不带附属装置两种

附属装置分内部装置和外部装置

内部装置分有分励脱扣器、欠电压脱扣器、辅助触头、报警触头、缺相保护脱扣器五种

外部装置有转动手柄操作机构、电动机操作机构、联锁机构及辅助装置的接线端子等。
