监控系统是整个直流系统的控制、管理中心；监控系统的主要任务是：对系统中各功能单元和蓄电池进行长期自动监测、获取系统中的各种运行参数和状态、根据测量数据及运行状态实时进行处理，并以此为依据对系统进行控制，实现电源系统的全自动***管理，从而提高电源系统的可靠性,***其工作的连续性、安全性和可靠性。

YD-S31监控系统具有＂遥测、遥信、遥控、遥调＂四遥功能,能够满足电厂自动化和电力系统无人值守变电站的要求；配有标准RS-232接口，方便纳入电站自动化系统。

YD-S31监控系统特点：

    采用以微处理器为核心的集散式监控系统，模块化设计；对交流配电、直流馈电、整流模块、电池组和系统支路绝缘实施***的监测和控制。

    采用大屏幕触摸屏，点阵液晶显示，CCFL背光，实现全汉化显示，除完成常规数据测量，电源系统运行状态的实时显示外，还提供各种菜单、信息提示，屏幕触摸操作，真正实现人机对话操作。

    通过显示屏，信号灯及声光报警提供各种工作状态、故障类型、故障部位指示；系统故障可准确定位，使系统维护变得简单有效。

    监控系统的软件、硬件采用开放式设计，根据用户不同需要可随时增加、修改监控系统的测量及控制参量。

    一套监控系统支持双电池组、母线分段模式的监测，可实现双组电池自动充电管理，两组电池完全独立管理，确保电池安全。

    对电池电压、充放电电流的***管理及严格控制是保护电池及延长电池使用寿命的关键，为此本监控模块根据用户设定的充电参数(如电压保护值，充电限流值、维护性均充间隔时间等)，调整整流模块的充电方式、充电电流，自动地完成电池的***管理及保养维护。

    电池温度补偿功能，免维护电池的充电电压需要随环境温度的变化做相应的调整，才能保障电池处于工作状态，延长电池使用寿命。本监控模块可自动完成电池温度补偿，确保电池工作在状态。

§1.1.2    监控系统主要功能

   监测双路交流供电电压和交流接触器状态：当一路电网掉电、电网电压过高或过低、电网三相不平衡时自动将系统供电切换到另一路并发出声光报警。

   检测整流模块的输出电流和故障状态：当模块有故障时，监控系统发出声光报警信号，并重新均分整流模块负载。

   对本地或远端控制整流模块的开/关机、自动控制电池充电均浮充转换。

   对本地或远端连续设置模块的输出电压、限流值。

   监测各直流馈电输出的电压、电流，各馈电输出开关状态、熔断器状态、绝缘状态和降压模块状态，当发生异常情况时发出声光报警。

   监测电池电压及充放电电流：当市电中断由电池维持向负载供电时，如果电池电压降至低压告警值，监控模块发出声光报警；当市电恢复后监控系统可对电池进行自动均衡充电管理；若电池长期处于浮充状态，为保养电池每隔一定时间进行一次均衡充电(时间由用户设定,默认为720小时)，以保持电池容量。另外当用户认为有必要对电池进行均充电时，亦可通过按键操作进行手动均衡充电。

   支持两组电池巡检，单体电池监测具有过压、欠压和差压报警功能，准确查找故障电池。

   提供硅链控制口，可支持5级、7级硅链自动控制。

   支持母线分段支路绝缘监测，支路绝缘阻值过低报警。

   采用电力部标准通讯协议，RS232或RS485串行通讯接口，支持1200BPS、2400BPS、4800BPS、9600BPS波特率，可方便的与电力自动化系统对接，实现电源系统"遥信、遥测、遥控、遥调"的四遥功能。

    监控系统对重要故障信息提供6组继电器常开触点输出，故障内容可按用户需要自行设定。

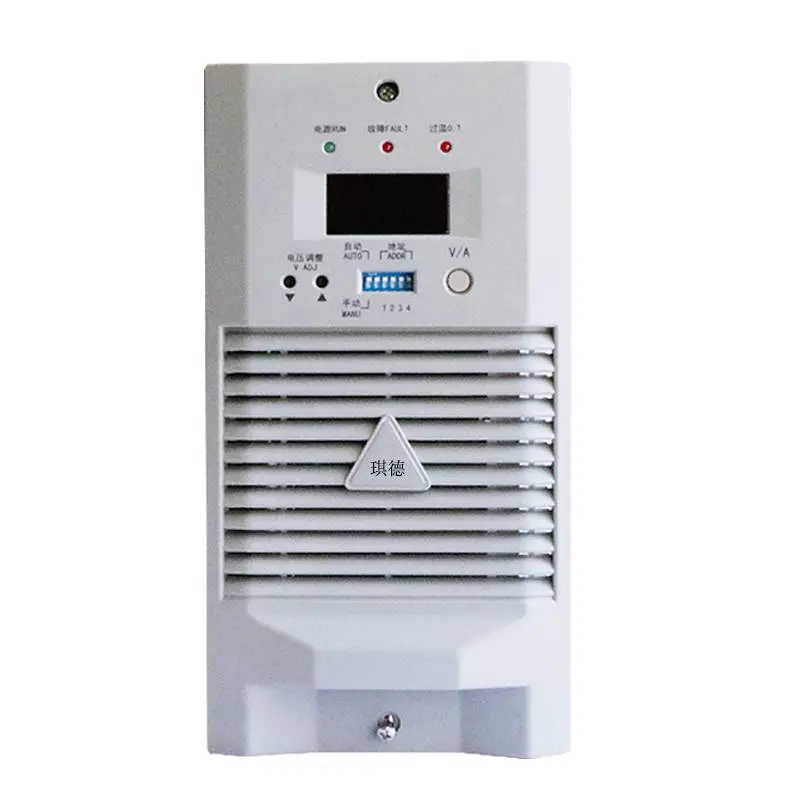

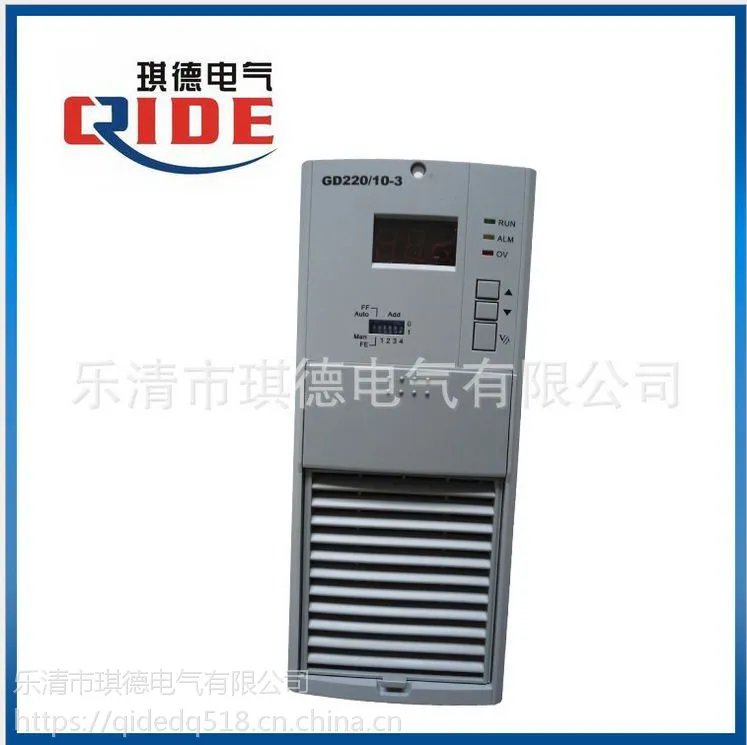

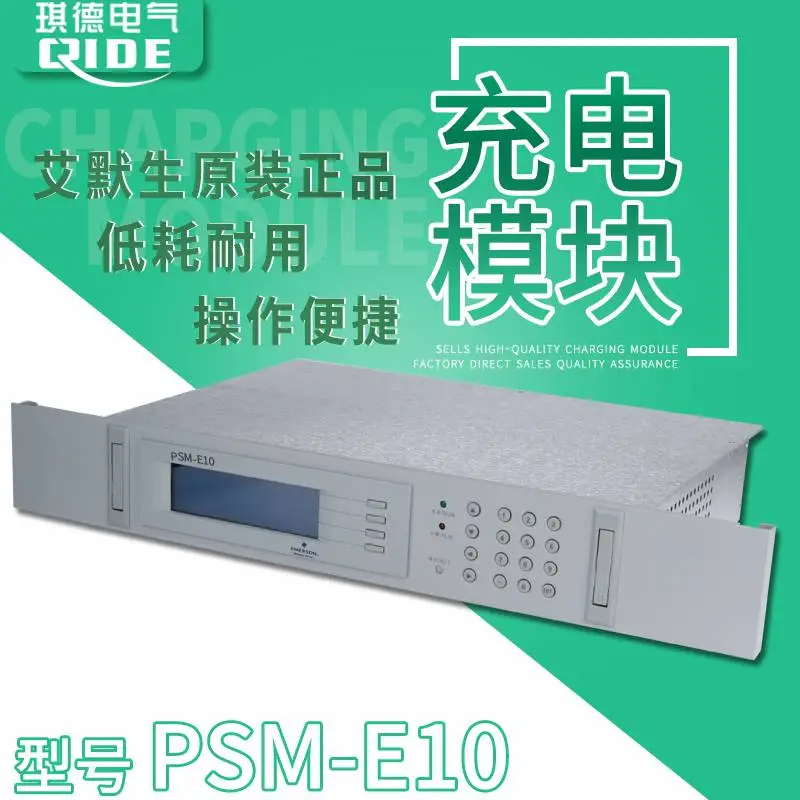

直流屏充电模块的主要功能是实现AC/DC变换，还有系统控制、告警等功能。其具有自动/手动控制功能，在自动工作方式下充电模块接收来自监控模块的指令。通常情况下，所有合闸模块应工作于自动状态下，以实现监控模块对电池的智能管理。手动状态下，有模块面板上的电位器来调节模块的输出电压。

　　(1)地址设置:为了使监控模块能够识别各充电模块，各个充电模块都应该有一个地址，地址范围为0

　　内容

　　(2)信息反指示:在充电模块的面板上有电源指示灯，保护指示灯，故障指示灯和电压/电流显示表头 3

　　(3)电源指示灯:指示充电模块内部工作电源是否正常。

　　(4)保护指示灯:指示充电模块处于保护状态，包括交流输入过/欠压，输入缺相，输出欠压等

　　(5) 故障指示灯:指充电模块因故停止输出，且故障因素消除后，模块仍不能恢复工作，如输出过压等

　　(6) 电压/电流显示表头:指示充电模块输出的电压和电流，有切换开关来切换显示

　　直流屏充电模块接受监控模块的指令，调节输出电压到设定值。电压调整范围可以在输出电压下限和上限之间。限流则是指将充电模块的输出电流限制在一定的范围内，以控制电池充电电流，防止电池过流充电。充电模块采用无级限流技术，即在输出直流额定范围内，可限流在任意点
