加工定制:是 | 品牌:啸力 | 型号:22D-10B |
材质:铸铁 | 连接形式:快装 | 公称通径:10mm |
适用介质:油品 | 压力环境:常压 | 工作温度:常温 |
标准:国标 | 零部件及配件:线圈 | 形态:针式 |
类型(通道位置):二通式 | 驱动方式:电磁 | 用途:换向 |
规格:22D-10B |
22D-10B二位二通电磁换向阀是连接电气控制系统及液压系统的元件。由电气系统的按钮开关,限位开关,行程开关,压力继电器等其他电器元件发出的电讯号,通过电磁铁动作,使电磁滑阀移动,来实现油路的换向,顺序动作及卸荷等。本系列电磁换向阀按电源的不同分为交流、直流二种,交流电磁阀电压为220V,380V,直流电磁阀电压为24伏或110伏。交/直流电磁阀只是电磁铁及推杆不同,阀体结构、原理相同。D2,E2型湿式电磁换向阀属于干式阀的改进型,系将湿式电磁铁衔铁和推杆连成一体,在磁轭和衔铁之间通入压力油,取消了中间动密封,得以有效解决漏油问题,同时也避免了因密封损坏,油温升过高所引起的线圈过热以及冲击震动和噪音等缺点,且电磁铁吸力增加,匹配的复位弹簧刚性增大,***提高切换可靠性和使用寿命。注:P为进油口,A、B为出油口,O.O1、O2为回油口,L为泄油口
型号说明
滑阀机能参考
具体参数
型号 | 流量L/min | 压力 Mpa | 压力损失 MPa | 泄漏ml/min | 换向时间S | 电磁推力N | 电压±15%V | 行程 mm |
22D/D2-10B | 10 | 6.3 | <0.1<> | <20<> | 0.07 | 30 | 220 | 4 |
22D/D2-10BH | ||||||||
23D/D2-10B | 5 | |||||||
24D/D2-10B | <0.25<> | |||||||
24D/D2-10BP | ||||||||
25D/D2-10B | <0.2<> | |||||||
34D/D2-10B(H.Y.J.K.P.C) | <0.25<> | <30<> | 3.5(7) | |||||
35D/D2-10B(H.Y.J.K.P.C) | <0.2<> | |||||||
22E/E2-10B | <0.1<> | <20<> | 0.2 | 25 | 24 | 4 | ||
22E/E2-10BH | ||||||||
23E/E2-10B | 5(7) | |||||||
24E/E2-10B | <0.25<> | |||||||
24E/E2-10BP | ||||||||
25E/E2-10B | <0.2<> | |||||||
34E/E2-10B(H.Y.J.K.P.C) | <0.25<> | <30<> | ||||||
35E/E2-10B(H.Y.J.K.P.C) | <0.2<> | |||||||
22D/D2-25B | 25 | <0.1<> | <20<> | 0.07 | 30 | 220 | 5 | |
22D/D2-25BH | ||||||||
23D/D2-25B | 40 | 6 | ||||||
24D/D2-25B | <0.35<> | |||||||
22D/D2-25BP | ||||||||
25D/D2-25B | <0.3<> | |||||||
34D/D2-25B(H.Y.J.K.P.C) | <0.35<> | <30<> | 4(8) | |||||
35D/D2-25B(H.Y.J.K.P.C) | <0.3<> | |||||||
22E1/E2-25B | <0.1<> | <20<> | 0.2 | 40 | 24 | 5 | ||
22E1/E2-25BH | ||||||||
23E1/E2-25B | 6 | |||||||
24E1/E2-25B | <0.35<> | |||||||
24E1/E2-25BP | ||||||||
25E1/E2-25B | <0.3<> | |||||||
34E1/E2-25B(H.Y.J.K.P.C) | <0.35<> | <30<> | 4(8) | |||||
35E1/E2-25B(H.Y.J.K.P.C) | <0.3<> | |||||||
22D/D2-63B | 63 | <0.2<> | <30<> | 0.07 | 45 | 220 | 6 | |
22D/D2-63BH | ||||||||
23D/D2-63B | 7 | |||||||
24D/D2-63B | <0.35<> | 80 | ||||||
24D/D2-63BP | ||||||||
25D/D2-63B | <0.3<> | |||||||
34D/D2-63B(H.Y.J.K.P.C) | <0.35<> | <40<> | 5(10) | |||||
35D/D2-63B(H.Y.J.K.P.C) | <0.2<> | |||||||
22E/E2-63B | <0.2<> | <30<> | 0.2 | 40 | 24 | 6 | ||
22E/E2-63BH | ||||||||
23E/E2-63B | 80 | |||||||
24E/E2-63B | <0.35<> | 7 | ||||||
24E/E2-63BP | ||||||||
25E/E2-63B | <0.3<> | |||||||
34E/E2-63B(H.Y.J.K.P.C) | <0.35<> | <40<> | 5(10) | |||||
35E/E2-63B(H.Y.J.K.P.C) | <0.3<> |
规格尺寸

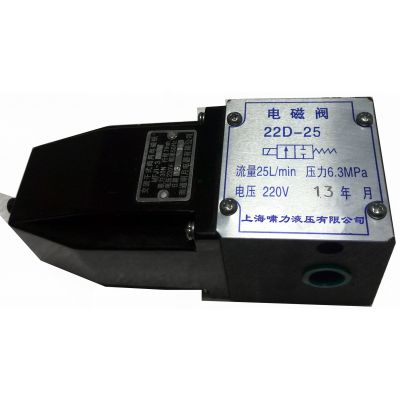

22D-10B电磁换向阀
