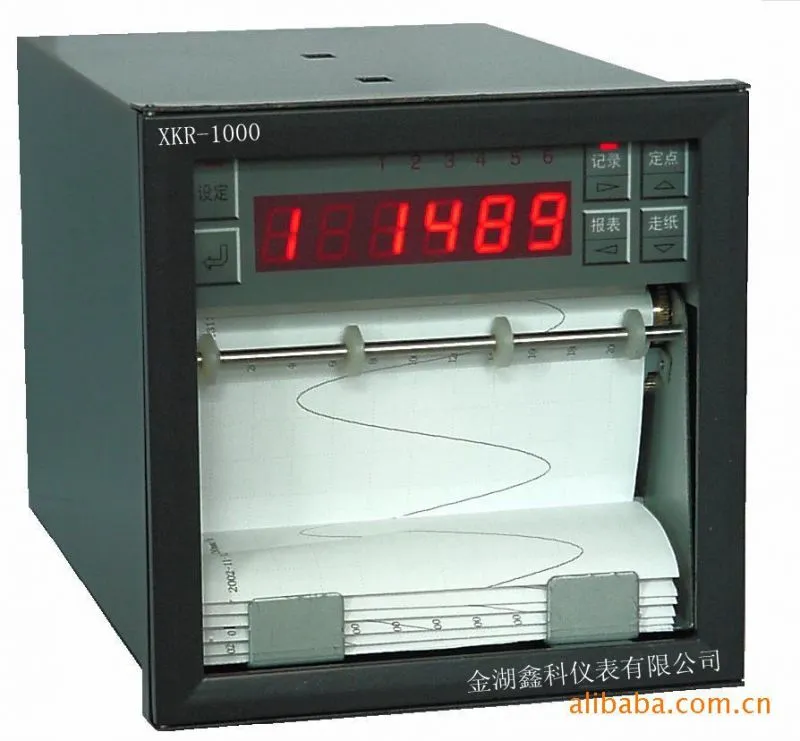

小长图有纸记录仪/数据记录仪/有纸记录仪/中圆图记录仪

主要性能及技术指标

1．输入通道:· 单点双点三点四点五点六点八点               · 每个通道的测量信号种类可由用户自己设定

                也可在定货时注明。[由厂方为用户设定好]

2．通道隔离:· 输入通道之间相互隔离，无干扰。

3．显示功能:· 测量值的***或巡回显示

              · 设定参数显示[在设定状态下]

              · 报警提示符及提示灯

               · 时间显示[在所有输入信号全部关闭情况下]

4．记录功能:· 采用进口固定式热敏头，无笔墨消耗，无笔位

                误差，抗震动

               · 在100mm范围内有800个热印点

               · 对测量值进行趋势记录和数字记录

               · 在记录曲线同时打印标尺刻度及每个通道标记

               · 每隔100mm打印一次刻度值、当前时间和走纸速度

5．实时时间:· 由键盘设定当前日期和时间

                · 即使掉电,也不影响正常计时

6．曲线迁移功能:通过对记录边界的设定，可使不同通道的趋势记录曲线分离开。

7．标度变换功能:对于电压及电流输入信号，可通过对显示范围的设定，实现显示及记录对输入信号的线性标度。对于热电偶及热电阻信号显示范围就是其测量范围。

8．输入信号种类及测量范围:各种热电偶、热电阻、标准电压及电流信号，由键盘设定选择。

表一

9．走纸速度:通过键盘任意设定，走纸速度为10 mm/h到1990mm/h。

10．报警功能:

• · 提供六组继电器接点输出，由用户任意组合使用

      · 每个通道报警均可选择上限、下限、差值上限、差值下限

      · 每个通道的报警回差可设定，继电器动作时有指示灯提示

      · 继电器触点容量：24VDC, 3A；  220VAC, 3A

11．通讯：     可提供RS232C或RS485通讯接口

                 【此项为扩展功能,定货时须注明】

12．模拟量输出：可提供两路4 ~ 20 mA模拟量传送输出

                 【此项为扩展功能,定货时须注明】

13．采样周期:              0.6S

14．数字显示及报警精度:±0.2%FS

15．趋势记录精度:       ±0.2%「两幅」

16．数字记录精度:       ±0.2%FS

17．输入阻抗:大于10MW〖注：进行电流测量时，输入阻抗为250W〗

18．功率消耗:      不大于30W

19．正常工作环境:温度范围：0～50°C 湿度范围：10～85 % RH

20．电源电压:    220 V;  50 Hz

21．外形尺寸:    144´144´200 mm

22．开孔尺寸:   138⁺¹´138^{+1 mm}
